6.3 Толкатель (Рис. 2)
Толкатель (16) служит в качестве удлинения руки и защищает оператора от случайного
касания пильного диска. Толкатель нужно всегда использовать, когда расстояние между
упором и пильным диском менее 120 мм.
7
РАСПАКОВКА И СБОРКА
Распакуйте устройство и убедитесь в наличии всех деталей.
Примечание: Если какие-либо детали отсутствуют или повреждены,
обратитесь к розничному продавцу.
7.1
Сборка
Смонтируйте опорную раму (12), а также удлинения и расширения стола.
Опорная рама (12)состоит из четырех ножек стола с поперечинами, которые
необходимо смонтировать.
Требуемые инструменты:
2 комбинированных гаечных ключа
Торцевой ключ

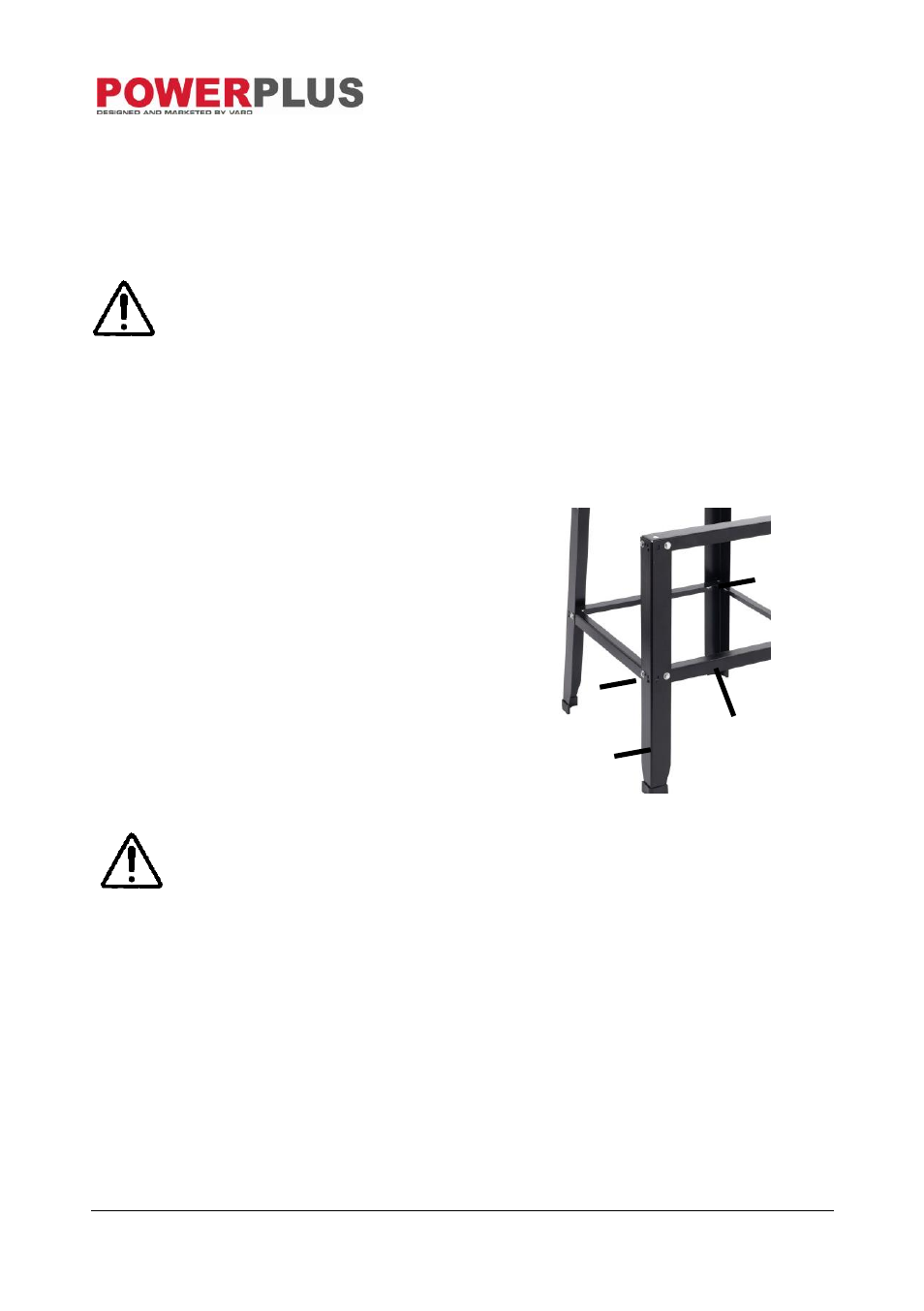

 Соедините четыре ножки стола (1) с
четырьмя поперечинами (2). Для этого,
прикрепите каждую поперечину изнутри
двумя винтами (3) (включая шайбы) и
контргайками (4) к каждой ножке стола.
Держатели (17) крепятся с помощью резьбовых отверстий в корпусе. (Рис. 3).
Примечание: Устанавливайте устройство только на ровной,
нескользкой поверхности. Устройство не должно качаться.
7.2
Установка параллельного упора (Рис. 4)
Вставьте параллельный упор (5) в направляющую измерительной линейки. Проверьте
установку в окне. Поверните ручку, чтобы зафиксировать параллельный упор (5) на
месте. Для достижения идеально параллельного пропила необходимо проверить зазор
между упором и пильным диском в двух положениях с помощью измерительной
линейки.
1
3
4
2
