37
Осн
о
вы

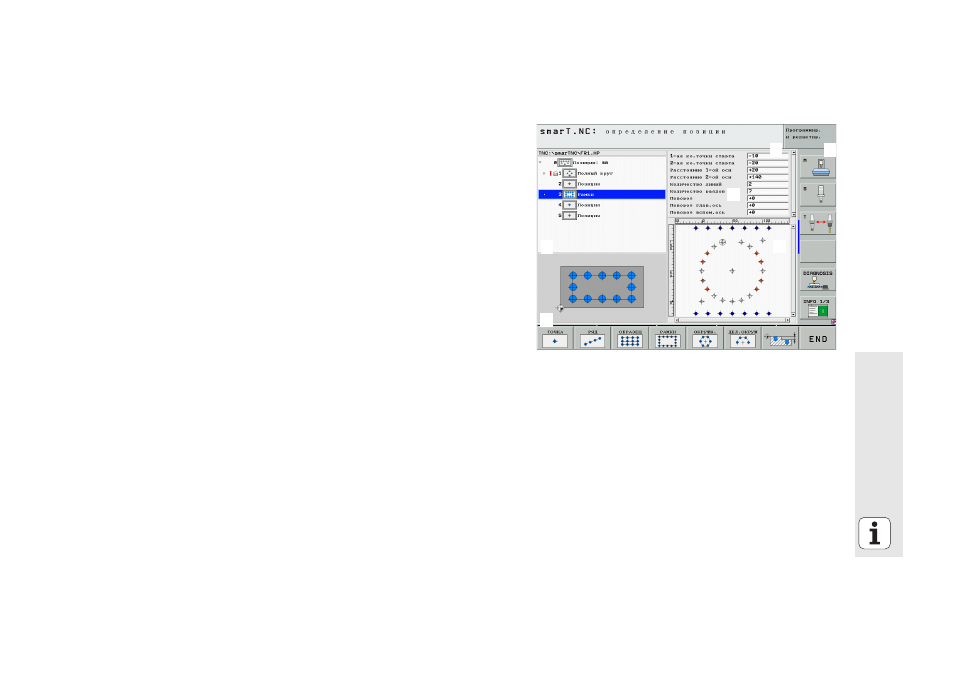

Редактирование позиций обработки
1 1 2
1 3
1 4
1 5
1 6
1 Строка заголовка: тексты режимов работы, сообщения об
ошибках
2 Активный на фоне режим работы
3 Структура дерева (Treeview), в которой дефинированные
образцыобработки изображаются в структурированном виде
4 Окно формуляра с соответственными параметрами ввода
5 Окно вспомогательных изображений, в котором представляется
графически соответственный активный параметр ввода
6 Окно графики, в котором изображаются программированные
позиции обработки сразу после записи формуляра в памяти
