162
Дефи
нир
о
ван
и
е
пози
ци
й
обработки

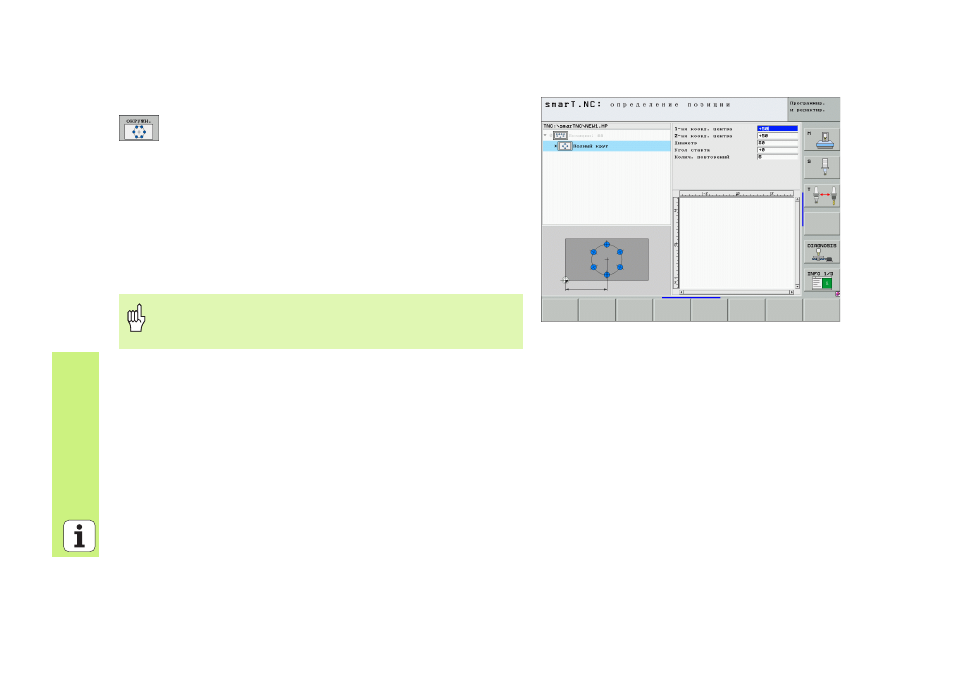

Полный круг
Точка старта 1. оси: координата точки старта
окружности
1
на главной оси плоскости обработки
Точка старта 2. оси: координата точки старта
окружности
2
на вспомогательной оси плоскости
обработки
Диаметр: диаметр окружности
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Количество шагов: общее количество позиций
обработки на окружности
smarT.NC рассчитывает шаг угла между двумя
позициями обработки всегда из 360° разделить на
количество операций обработки.
