Циклы обработки: нарезание резьбы / резьбофрезерование
4.2
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
,
НОВИНКА
с
ком
п
ен
с
ато
р
о
м
(цик
л
206, DIN/ISO: G206)

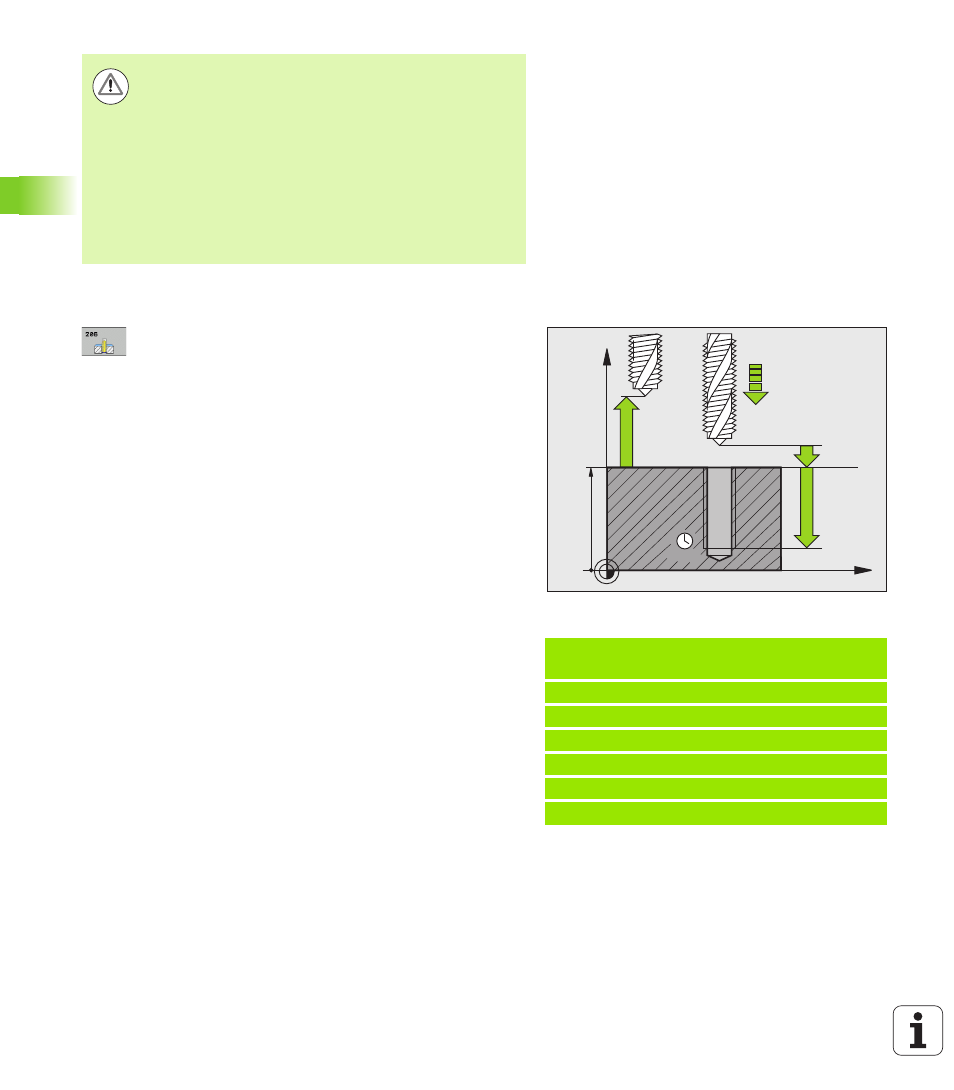

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) до поверхности заготовки;
ориентировочное значение: 4x шаг резьбы.
Диапазон ввода от 0 до 99999,9999
U
Глубина сверления Q201 (длина резьбы, в
инкрементах): расстояние от поверхности
заготовки до конца резьбы. Диапазон ввода от
-99999,9999 до 99999,9999
U
Подача F Q206: скорость перемещения
инструмента при нарезании резьбы. Диапазон
ввода от 0 до 99999,999 или через FAUTO
U
Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600,0000
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U
2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
Установите подачу: F = S x p
Выход из материала при прерывании программы
Если во время нарезания резьбы нажать внешнюю клавишу
Stopp, система ЧПУ отобразит клавишу Softkey, нажав которую,
можно вывести инструмент из материала.
Осторожно, опасность столкновения!
При помощи машинного параметра displayDepthErr вы
определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние ниже
поверхности заготовки!
Пример: NC-кадры
25 CYCL DEF 206 NAREZ. REZBI
METCHIKOM, NEW
Q200=2
;BEZOP. RASST
Q201=-20 ;GLUBINA
Q206=150 ;PODACHA NA VREZANIE
Q211=0.25 ;VREMJA VIDERZKI VNIZU
Q203=+25 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: подача (мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
