102 Циклы обработки: нарезание резьбы / резьбофрезерование
4.4
НАРЕЗ
АНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
С
ЛОМКОЙ
СТ
Р
У
Ж
К
И
(
цик
л
209,
DIN/ISO:
G209)

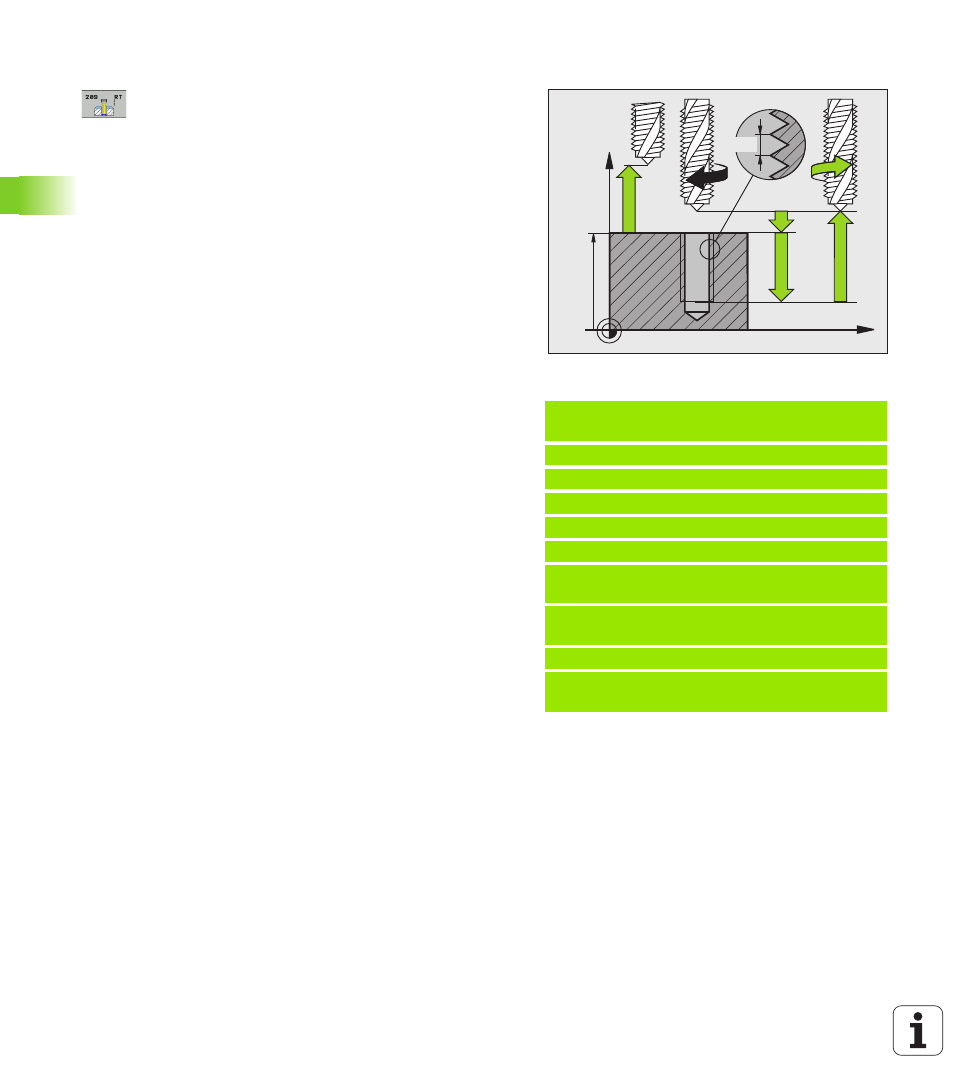

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки. Диапазон ввода
от 0 до 99999,9999
U Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
U Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
–= левая резьба
Диапазон ввода -99,9999 до 99,9999
U Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U 2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Диапазон ввода от
0 до 99999,9999
U Обратный ход при ломке стружки Q256: система
ЧПУ умножает уклон Q239 на введенное значение
и перемещает инструмент при ломке стружки
назад на рассчитанное значение. Если вводится
значение Q256 = 0, ЧПУ полностью выходит из
высверленного отверстия для того, чтобы можно
было удалить стружку (на безопасное
расстояние). Диапазон ввода от 0,1000 до
99999,9999
Пример: NC-кадры
26 CYCL DEF 209 NAREZ.REZBI
METCHIKOM S LOMK.STR.
Q200=2 ;BEZOP. RASST.
Q201=-20 ;GLUBINA
Q239=+1 ;SHAG REZBI
Q203=+25 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Q257=5 ;GLUBINA SVERLENIJA
LOMKA STRUZHKI
Q256=+25 ;OBR. HOD PRI LOMKE
STRUZHKI
Q336=50 ;UGOL SHPINDELJA
Q403=1.5 ;KOEF. CHASTOTI
VRASHENIJA
