66
12.4

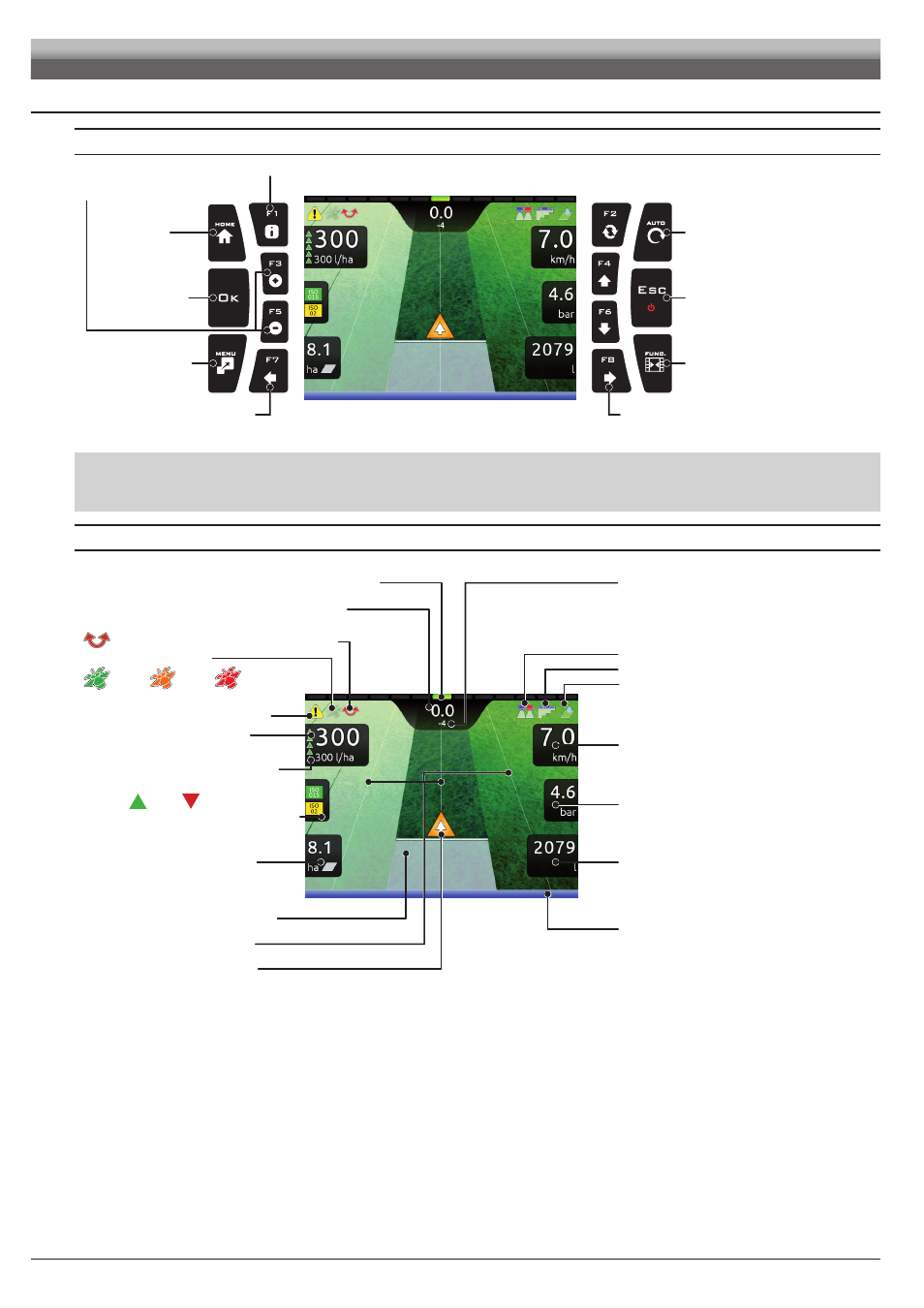

Страница справки
ИСПОЛЬЗОВАНИЕ КНОПОК
Переход к
меню Home
Кнопка
подтверждения
Переход к
рабочему меню
Отображение меню
автоматических функций
Включение/выключение
Прерывание функции
Прерывание процедуры
изменения параметра
Выбор рабочих параметров,
отображенных с ЛЕВОЙ стороны
Выбор рабочих параметров,
отображенных с ПРАВОЙ стороны
Настройка масштаба изображения
на дисплее
F3
(
+
) увеличение,
F5
(
-
) уменьшение
Отображение информации/рабочих аварийных сигналов (пар. 15.1)
Включение/отключение
страницы
рабочих функций
Рис. 222
F1
–
F8
: Контекстуальные функциональные кнопки
Выполняют действия, связанные с отображенной страницей (настройка масштаба изображения на странице управления и т.д. Рис. 222)
При отображении списка функций выполняют конкретные рабочие функции: функция каждой кнопки связана с тем, что появляется на дисплее. В
связи с этим назначение кнопок будет объясняться на страницах описания процедур.
ИНДИКАЦИИ НА ДИСПЛЕЕ
Качество сигнала GPS:
Выбор распылителя (пар. 13.5)
Управление секциями (пар. 13.8)
Регулирование количества выливаемой
жидкости (пар. 13.2)
Смещение: расстояние между точками трактора
и колеей, по которой необходимо ехать
Мгновенный вылив жидкости/
Зад. норма внесения/
Мгновенный расход
Процентное изменение количества
вылитой жидкости
Каждый символ соответствует изменению
на 10%:
+ 10%
- 10% (макс. ± 50%)
Номер прохода: контрольной линией является
номер «0», колеи слева имеют отрицательное
значение, справа — положительное.
Положение машины
Контрольные колеи
Обработанная площадь
Скорость/
Уровень цистерны
Активный аварийный сигнал (Нажмите
F1
для получения более подробной
информации, пар. 15.1)
Используемые распылители/
Направление /
Угол поворота руля
Давление/
Автономия
Опрысканная площ./
Об/мин
Вылитая жидкость/
Рассчитан.площ.
Режим автоматических функций:
Опрыскивающая штанга (пар. 13.7)
Светодиодная полоса: графическое изображение
смещения Каждый светодиод соответствует значению,
заданному в пар. 10.3.5
Сигнал
DGPS
Сигнал
GPS
Данные
недействительны
Режим автоматического контроля поворот.
тяг.-сцепным уст-вом
Рис. 223
