Страница 12
12
6.4

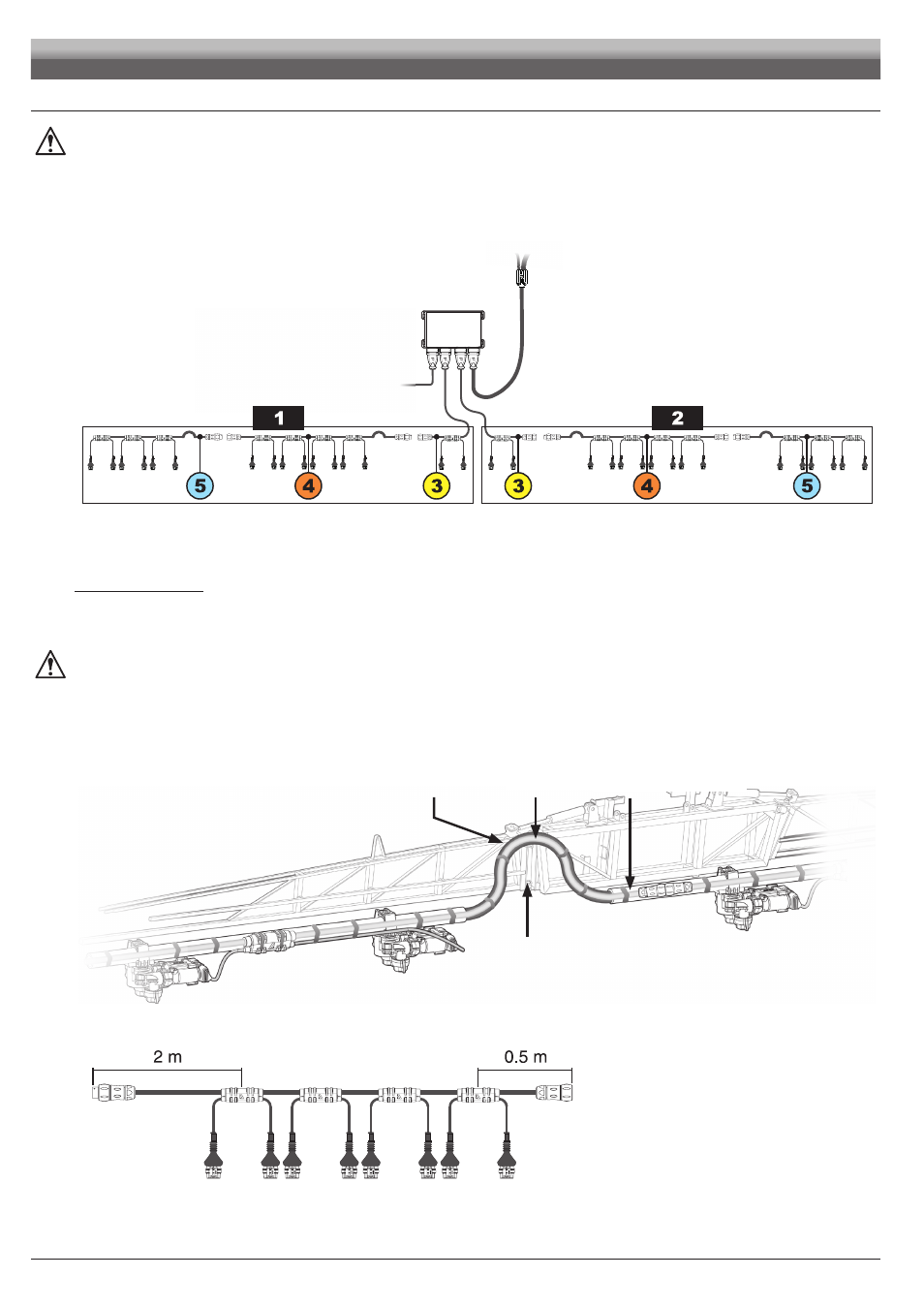

Крепление кабелей Seletron
ВНИМАНИЕ: НЕ СОЕДИНЯЙТЕ РАЗЪЕМЫ С ДЕРЖАТЕЛЯМИ SELETRON.
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ SELETRON ДОЛЖНО ОСУЩЕСТВЛЯТЬ ВПОСЛЕДСТВИИ ВО ВРЕМЯ ПРОЦЕДУРЫ
ПРИЗНАНИЯ (пар. 11 Соединение Seletron).
Расположите кабели, соблюдая следующие правила:
1
Соединение Seletron с блоком ДУ (Рис. 13) осуществляется по двум основным ветвям (
1
и
2
), каждая из которых включает три типа
кабелей: начальный кабель (
3
), промежуточный кабель (
4
), конечный кабель (
5
);
конечный кабель очень важен, так как он замыкает цепь.
Без конечного кабеля система не работает.
Рис. 13
Не забывайте о том, что для работы системы Seletron необходимо выполнить несколько соединений, а также необходимо знать длину
кабелей и оставить достаточно места для разъемов и самих кабелей. Закрепите электропроводку хомутиками, чтобы она не повредилась.
Поскольку система представляет собой систему модульного типа, в контур можно добавить дополнительные
ПРОМЕЖУТОЧНЫЕ соединительные кабели. Это позволит соединить дополнительные держатели и достичь
необходимой длины штанги.
Для правильной работы системы соблюдайте схему соединения и используйте ИСКЛЮЧИТЕЛЬНЫМ образом кабели,
подходящие к типу установленных Seletron (Табл. 1 - СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ на странице 8).
ВНИМАНИЕ: НЕ ИСПОЛЬЗУЙТЕ КАБЕЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ СОЕДИНЕНИЯ ДВОЙНЫХ SELETRON НА ШТАНГАХ
ДЛИНОЙ ДО 24 МЕТРОВ, ДЛЯ СОЕДИНЕНИЯ БОЛЕЕ ДЛИННЫХ ШТАНГ.
2
Блок ДУ, главный регулирующий клапан, расходомер и датчик давления должны устанавливаться в передней части машины. При
необходимости можно сместить ТОЛЬКО датчики, которые будут соединяться посредством предусмотренных в каталоге удлинителей.
Для получения информации о том, можно ли использовать удлинители для соединения остальных компонентов,
обращайтесь в Сервисный центр ARAG.
3
Выбирайте и прокладывайте кабели так, чтобы их можно было сместить на шарнирных соединениях штанги.
ШАРНИРНОЕ СОЕДИНЕНИЕ ШТАНГИ
ГИБКИЙ ШЛАНГ
КАБЕЛЬ
ЖЕСТКИЙ ШЛАНГ
Рис. 14
4
Места соединения главных кабелей (
3
,
4
и
5
) ВСЕГДА закрепляйте на неподвижной части штанги: начальный отрезок каждого кабеля
всегда длиннее конечного отрезка как раз для того, чтобы облегчить эту операцию.
Рис. 15
5
Расположите и закрепите кабели с учетом возможных движений штанги.
6
Тщательно проверяйте, чтобы места соединения и ответвления были расположены на отдалении от подвижных зон и не встречали на
своем пути препятствий на почве. Кроме того, проверьте, чтобы ни один держатель Seletron не заходил на другой и не касался кабелей
или хрупких участков системы, когда штанга находится в закрытом или сложенном положении.
