Модуль ISDN SATEL 7
Пояснения к рисунку 4:
1 – гнездо RJ-45, обозначенное ISDN OUT – выход телефонной линии ISDN;
2 – гнездо RJ-45, обозначенное ISDN IN – вход телефонной линии ISDN;
3 – гнездо RJ-11, обозначенное ANALOG1 OUT – выход аналоговой тел. линии 1;
4 – гнездо RJ-11, обозначенное ANALOG1 IN – вход аналоговой телефонной линии 1;
5 – зажимы SEP и IN для подключения управляющего сигнала от модуля ISDN;
6 – гнездо RJ-11, обозначенное ANALOG2 OUT – выход аналоговой тел. линии 2;
7 – гнездо RJ-11, обозначенное ANALOG2 IN – вход аналоговой телефонной линии 2;
8 – реле.
Подключите разделитель ISDN к модулю ISDN двумя проводами: соедините зажим
OUT модуля ISDN с зажимом IN разделителя и соедините друг с другом зажимы SEP
обоих устройств. Разделитель имеет пару разъемов RJ-45 для подключения одного
дополнительного цифрового абонентского устройства и две пары разъемов RJ-11 для
подключения двух дополнительных аналоговых абонентских устройств. Поскольку
доступные на рынке модули NT снабжены, как правило, двумя гнездами для цифровых
устройств (т.н. S/T интерфейс) и двумя гнездами для аналоговых устройств (т.н. a/b
интерфейс), конструкция модуля ISDN и использование разделителя ISDN фирмы
SATEL обеспечивают тамперную защиту путем осуществления контроля за всеми
четырьмя линиями, предоставляемыми модулем сетевого окончания NT. Пример
подключения дополнительных абонентских устройств посредством разделителя ISDN
представлен на рисунке 5.

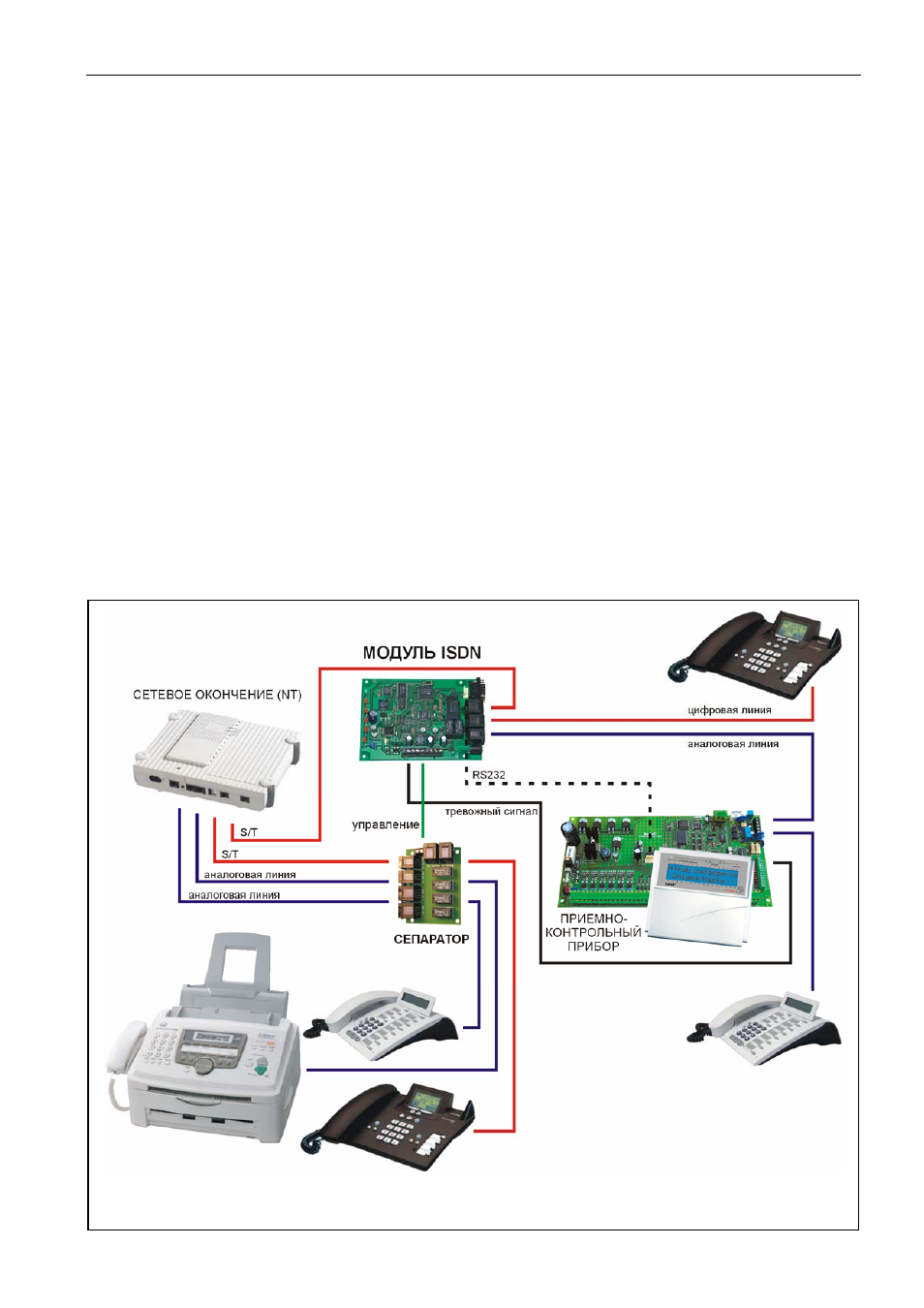

Рис. 5. Способ подключения ПКП и двух цифровых абонентских устройств, и двух
аналоговых абонентских устройств.
