SATEL Модуль ISDN 4
ISDN автоматически распознает скорость RS-232. Поддерживаются следующие
скорости: 4800Bps, 9600Bps, 19200Bps.

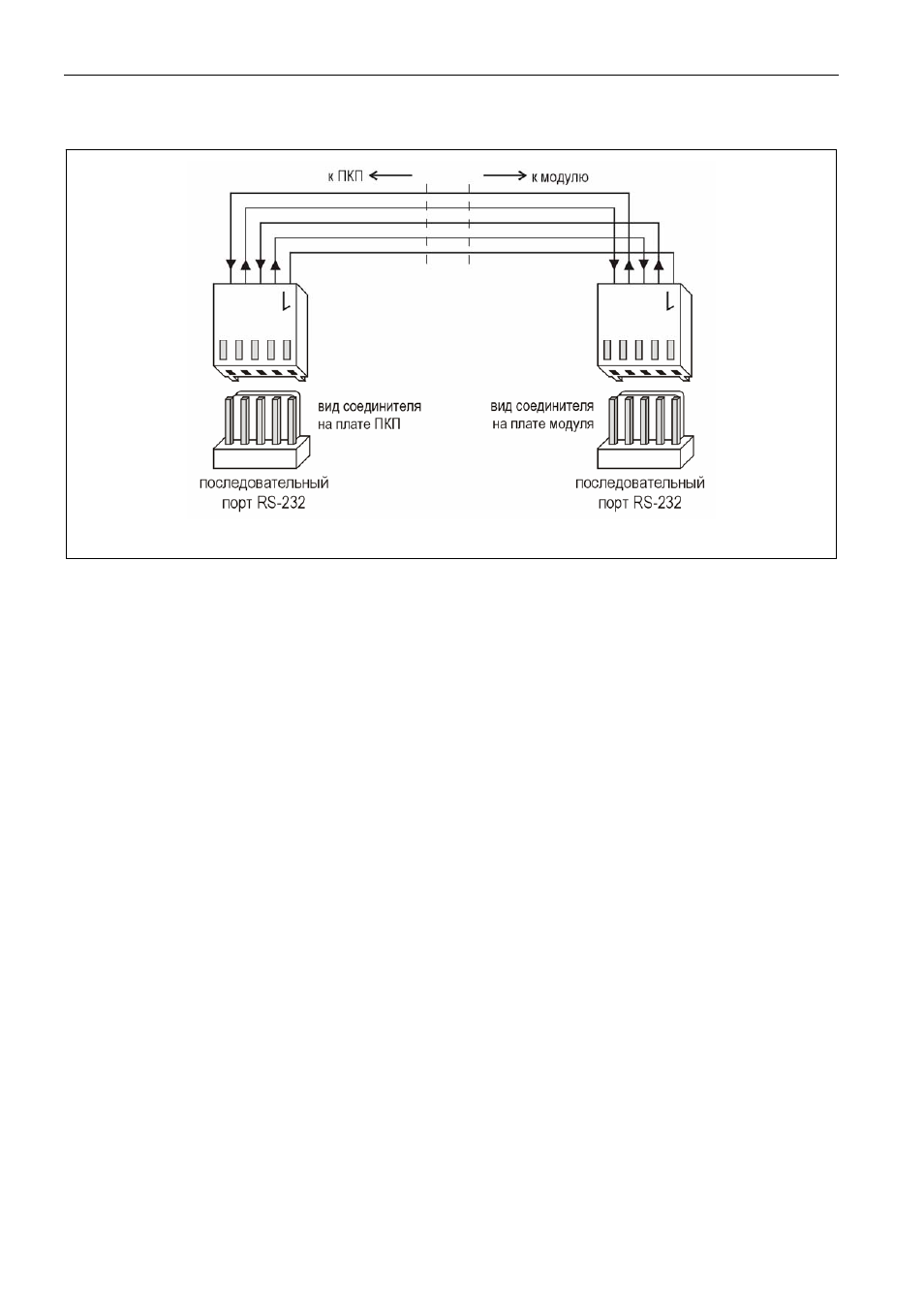

Рис. 2. Способ соединения портов RS-232 ПКП и модуля ISDN.
В модуле ISDN предусмотрена функция, обеспечивающая приоритет исходящим
соединениям ПКП. Для того, чтобы обеспечить осуществление соединения ПКП,
остальные телефонные линии могут быть отсечены.
В заводских установках модуля, которые касаются отсечки телефонных линий ($C0),
предполагается, что модуль ISDN работает с конфигурацией "точка-мультиточка" ($M1)
(см. раздел "Подключение модуля к сети ISDN") и что к модулю ISDN подключен сигнал
от ПКП. Рекомендуется, чтобы данный сигнал подключать с выхода типа OC ПКП
(поляризация сигнала: активное состояние 0В; выход запрограммирован как
тревожный) к зажимам INP и COM модуля ISDN. Такая установка обеспечивает отсечку
модулем ISDN линии ISDN от остальных устройств только тогда, когда ПКП хочет
осуществить тревожное соединение, но это невозможно ввиду занятости линии
другими абонентскими устройствами. В случае, если линия ISDN занята, a исходящее
соединение инициируемое ПКП, не является тревожным соединением, модуль ISDN не
будет отсекать линию от остальных абонентских устройств, но подождет пока линия не
будет освобождена..
Если подвод тревожного сигнала к модулю ISDN невозможен, рекомендуется изменить
установки по умолчанию в отношении отсечки линий на $C1 или оставить заводские
установки ($C0) и замкнуть накоротко зажимы INP и COM. Как при установке $C1, так
и при установке $C0 с закороченными зажимами INP и COM, любое инициируемое ПКП
соединение будет считаться тревожным и в случае занятости остальные абонентские
устройства будут отсечены от линии.
Восстановление телефонной связи на всех линиях происходит в случае, если
в течение 10 секунд с момента разъединения при отбое со стороны ПКП не появится
новый запрос на доступ к телефонной линии. Однако, если ПКП не удастся передать
все запрограммированные коды и сообщения, т.е. если по крайней мере одно
соединение не будет установлено ввиду занятости линии вызываемого абонента,
телефонная связь на всех линиях будет восстановлена только по истечении 60 секунд
с момента отбоя со стороны ПКП.
В режиме "точка-точка" ($M0) (см. раздел "Подключение модуля к сети ISDN"),
инициируемое ПКП, исходящее соединение будет всегда требовать отсечки линий
