3
TMP
-
тамперный (антисаботажный) вход. Он может контролировать, например,
тамперный контакт корпуса модуля. Его можно запрограммировать как
тип NC или NO.
ACE
-
вход для контроля присутствия переменного напряжения (до 25 В AC).
ACE
Z1 Z2 Z3
Z4
COM
Z5 Z6 Z7
02
03 04
Z8 COM 01
BTE
COM
TMP
AC AC COM
RS232 TTL
+1
2V
CO
M
A
B
6
1
2
5
4
3

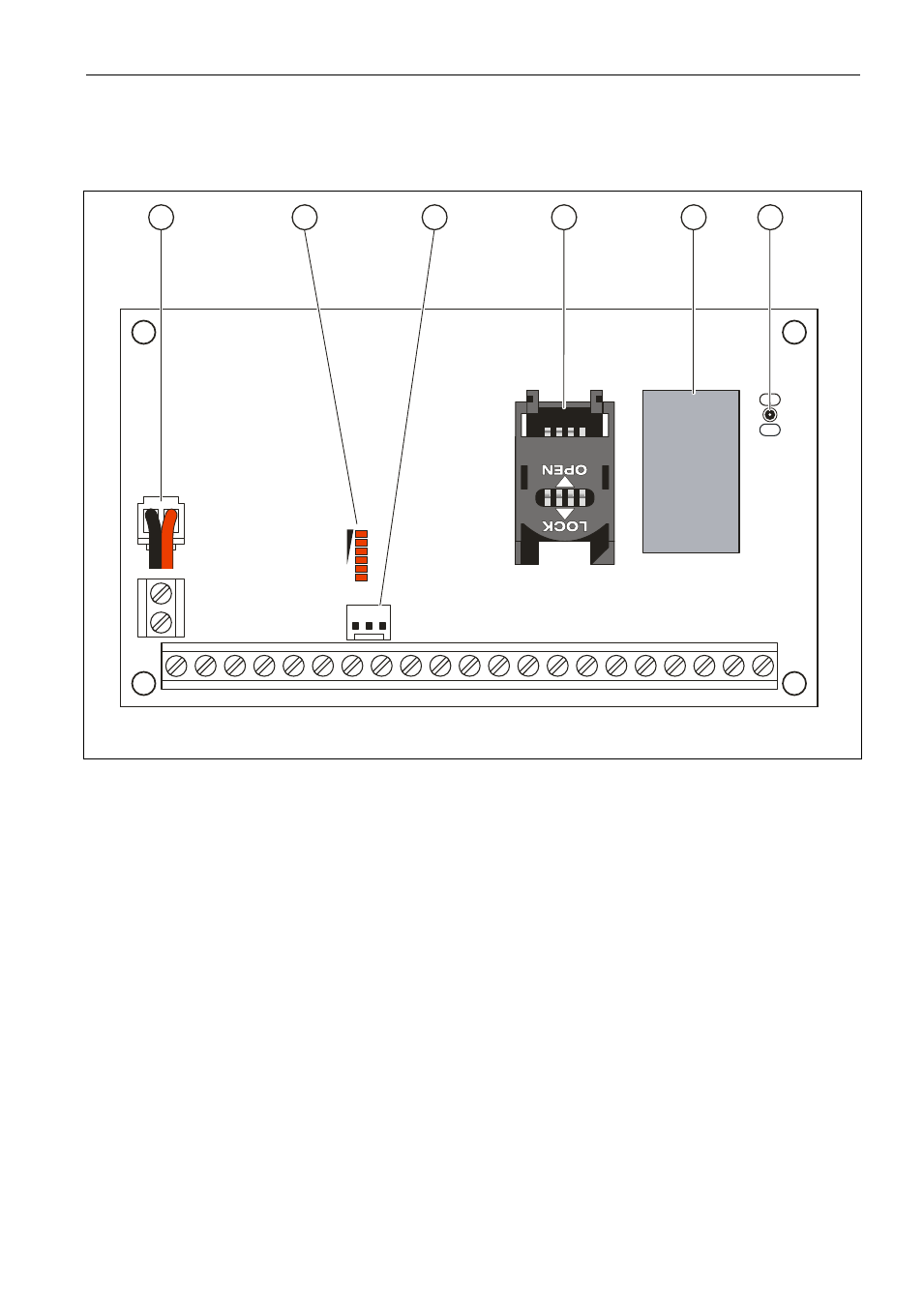

Рис. 2. Вид платы электроники модуля.
Пояснения к рисунку 2:
1 -
провода для подключения аккумулятора.
2 -
светодиоды для индикации состояния модуля (см.: рис. 3).
–
светодиод A мигает во время передачи по каналу GPRS,
–
светодиод B мигает, когда отправляется сообщение SMS или модуль звонит
(тест связи методом CLIP),
–
свечение остальных светодиодов индицирует уровень сигнала, принимаемого
телефоном GSM, мигание – индицирует аварии.
3 -
порт RS-232 (стандарт TTL).
4 -
держатель SIM-карты. Если карта требует ввода PIN-кода, то не рекомендуется
устанавливать SIM-карту в модуль до того, как запрограммирован PIN-код карты.
Для установленной в модуле SIM-карты должна быть активна услуга GPRS, если
коды событий должны отправляться по GPRS-каналу.
5 -
промышленный телефон GSM.
6 -
разъем для подключения антенны.
