3 описание программы, 1 главное меню – Инструкция по эксплуатации Satel GPRS-T6
Страница 11
SATEL
GPRS-T6
9
он запускает связь с программой GPRS-S
OFT
–
«
SMS для связи»; «aaaa» – адрес
компьютера, с которым модуль должен установить связь, введенный в численном
виде или в форме названия; «p» – номер порта в сети, через который должна
осуществляться связь с программой GPRS-S
OFT
). Модуль соединится
с компьютером, адрес которого находился в SMS-сообщении.
4.3
Описание программы
4.3.1
Главное меню

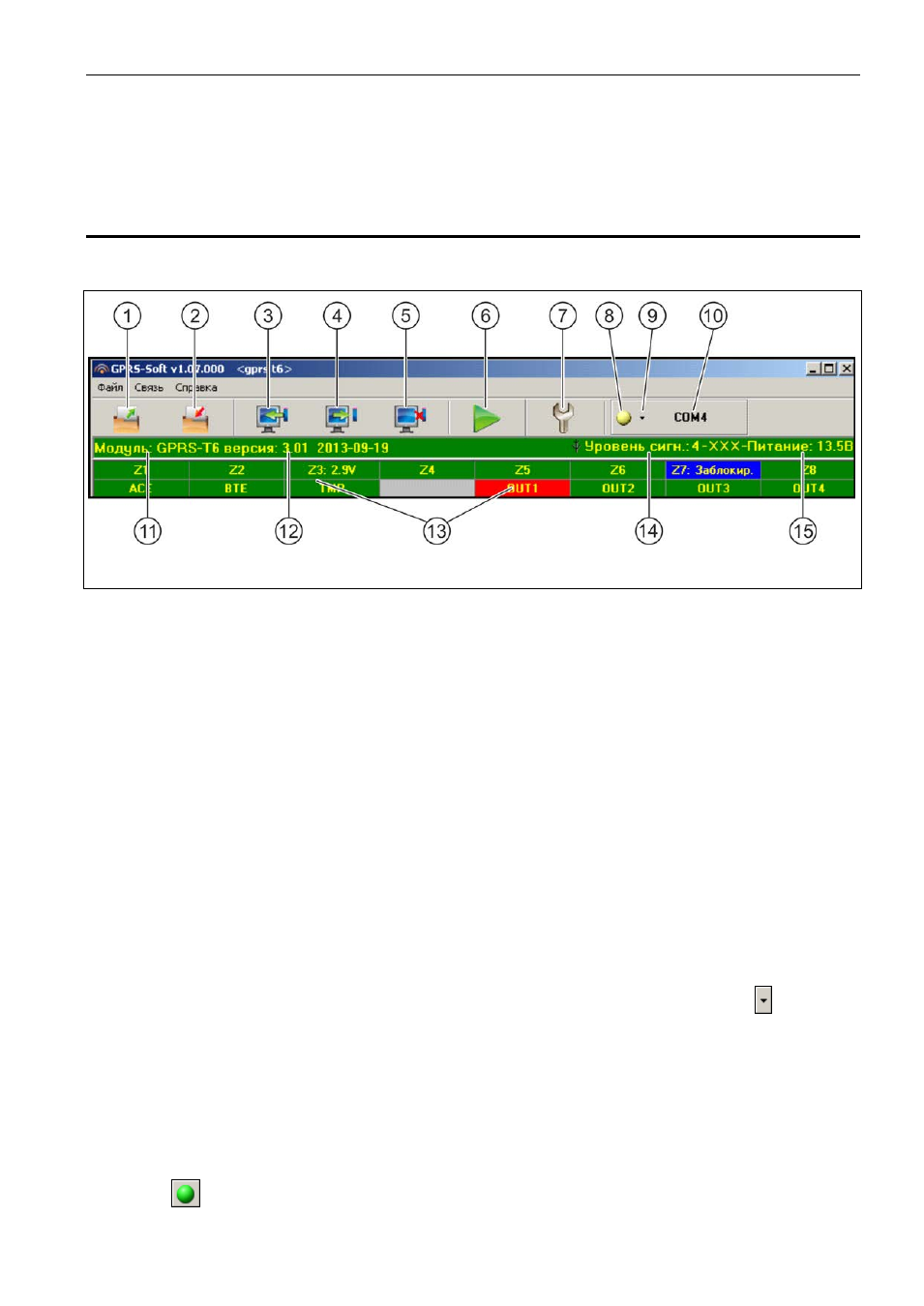

Рис. 6. Главное меню программы GPRS-S
OFT
.
Пояснения к рисунку 6:
1
-
Загрузка из файла – кнопка позволяет загрузить данные конфигурации из файла.
2
-
Запись в файл – кнопка позволяет записать данные конфигурации в файл.
3
-
Загрузка – кнопка позволяет загрузить данные из модуля.
4
-
Запись – кнопка позволяет записать данные в модуль.
5
-
Прервать – кнопка позволяет прервать загрузку/запись данных.
6
-
Отправка теста связи – кнопка позволяет отправить тест связи модуля
(
в случае дистанционного программирования тест связи будет отправлен лишь
после завершения связи с модулем).
7
-
Конфигурация – кнопка позволяет открыть окно «Соединение». В этом окне
следует произвести настройку параметров, касающихся способа осуществления
связи между программой и модулем:
–
выбрать COM-порт компьютера, через который будет осуществляться
локальное программирование;
–
ввести номер TCP-порта, который должен использоваться для дистанционного
программирования модуля. Можно вводить значения от 1 до 65535.
8
-
Соединение – в зависимости от, выбранного с помощью кнопки , способа
осуществления связи с модулем, щелчок по кнопке:
–
включает/выключает COM-порт компьютера (локальное программирование
через порт RS-232),
–
запускает/останавливает
сервер
(дистанционное
программирование
с помощью GPRS-технологии и TCP/IP-протокола) – щелчок по кнопке
открывает одновременно окно с информацией о состоянии сервера.
Цвет кнопки сообщает о текущем состоянии связи:
–
–
зеленый цвет – COM-порт компьютера включен / сервер активен;
