SATEL

SOW-300

3

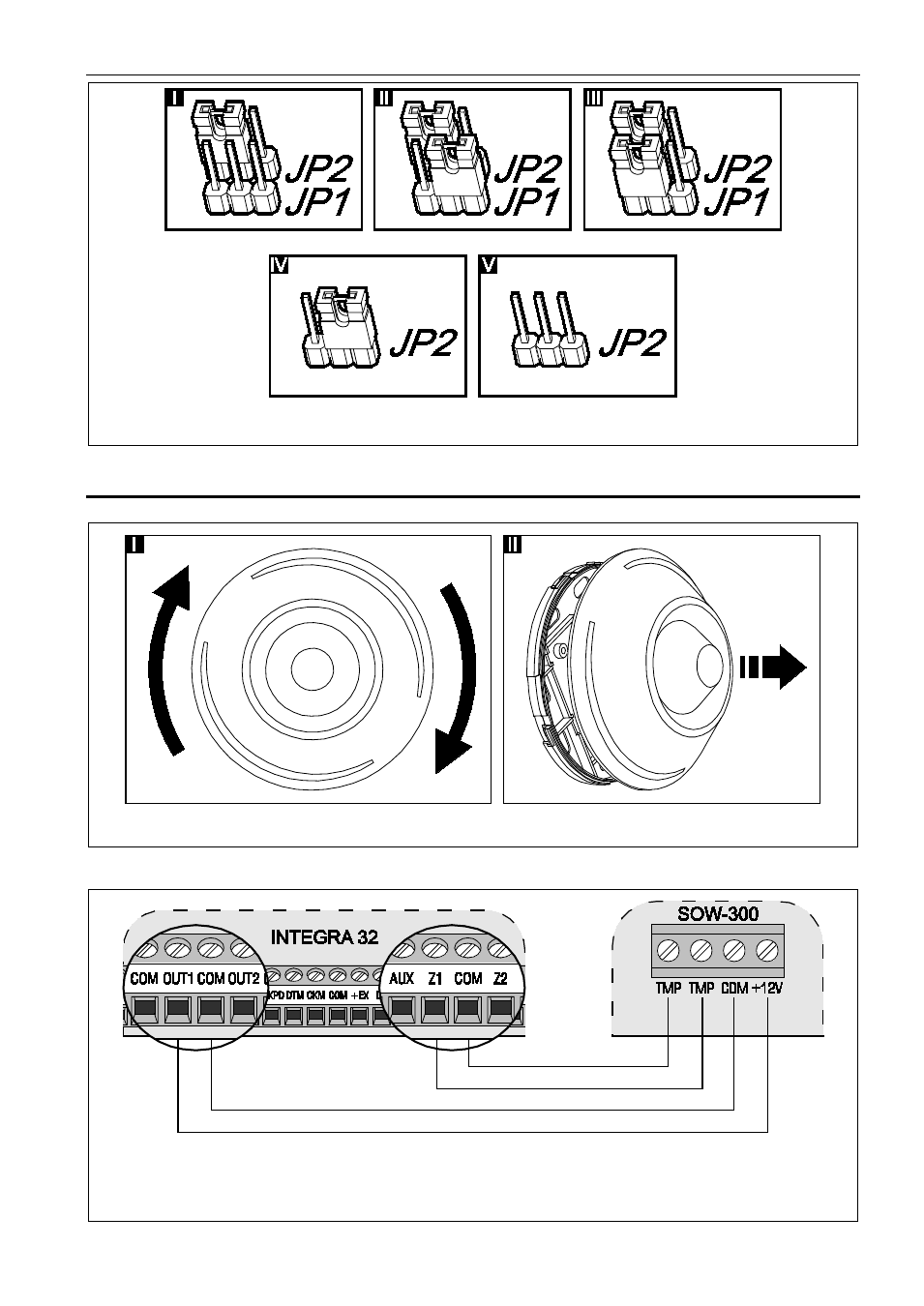

Рис. 3. Способ установки перемычек для выбора типа оптической сигнализации.

4.

М

ОНТАЖ И ПОДКЛЮЧЕНИЕ

Рис. 4. Способ открытия корпуса.



Рис. 5. . Способ подключения SOW-300 к ПКП – сигнализация должна активироваться

подачей напряжения +12 В (активацией силового выхода OUT1 с положительной

поляризацией). Зону Z1 следует запрограммировать как 24 ч саботажная.
