2 SOW-300 SATEL
6 -
светодиоды.
2.
О
ПИСАНИЕ ПЛАТЫ ЭЛЕКТРОНИКИ

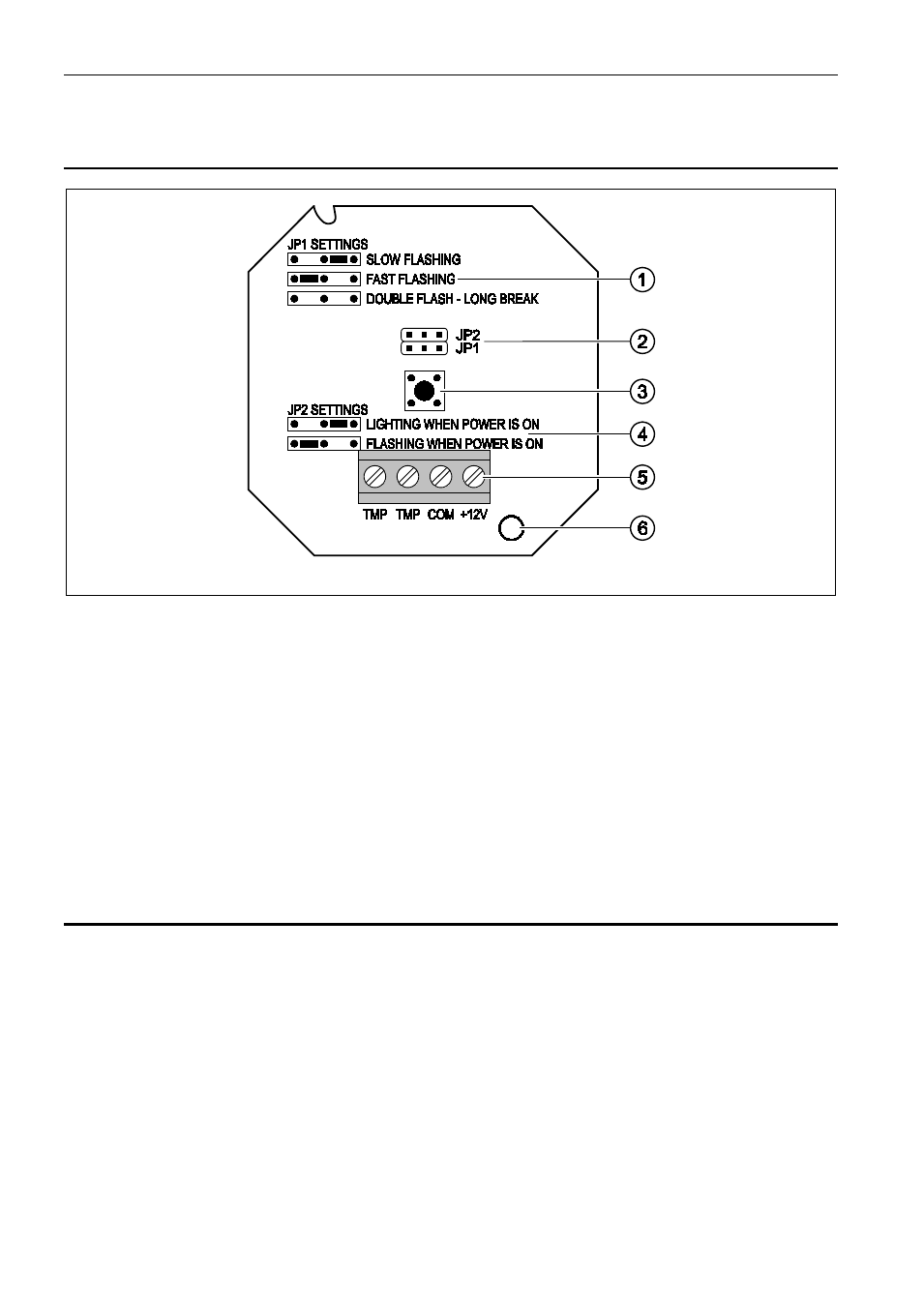

Рис. 2. Вид платы электроники.
Пояснения к рисунку 2:
1 -
описание способа установки перемычек на штырьки JP1.
2 -
штырьки JP1 и JP2 для установки типа оптической сигнализации.
3 -
тамперный контакт, реагирующий на вскрытие корпуса.
4 -
описание способа установки перемычек на штырьки JP2.
5 -
клеммы:
TMP -
тамперный контакт.
COM -
масса.
+12V -
вход питания.
6 -
отверстие под крепежный шуруп.
3.
Т
ИП ОПТИЧЕСКОЙ СИГНАЛИЗАЦИИ
Для установки выбранного типа оптической сигнализации следует соответствующим
образом установить перемычку на штырьки JP1 и JP2 (см.: рис. 3):
I -
двойная вспышка каждую секунду,
II -
вспышка один раз в секунду (медленно мигает),
III -
вспышка два раза в секунду (быстро мигает),
IV -
постоянное свечение (независимо от установки перемычки на штырьках JP1),
V -
отсутствие свечения (независимо от установки перемычки на штырьках JP1).
