SATEL
3
случае сигнализация продолжается до момента разряда батареи или восстановления
внешнего питания.
В случае приемно-контрольных приборов от SATEL для управления рекомендуется
использовать слаботочный выход с отрицательной поляризацией (перемычка
в оповещателе в позиции –D).
4.
Монтаж и подключение
•
Оповещатель может использоваться только внутри охраняемых объектов.
•
Оповещатель следует устанавливать на плоской поверхности с помощью
распорных дюбелей и шурупов.
•
Все электросоединения следует производить при отключенном питании системы
безопасности.
•
Батарею в оповещатель следует устанавливать только после завершения всех
пусконаладочных работ и включении питания системы. Установка батареи перед
включением внешнего питания вызовет тревогу.

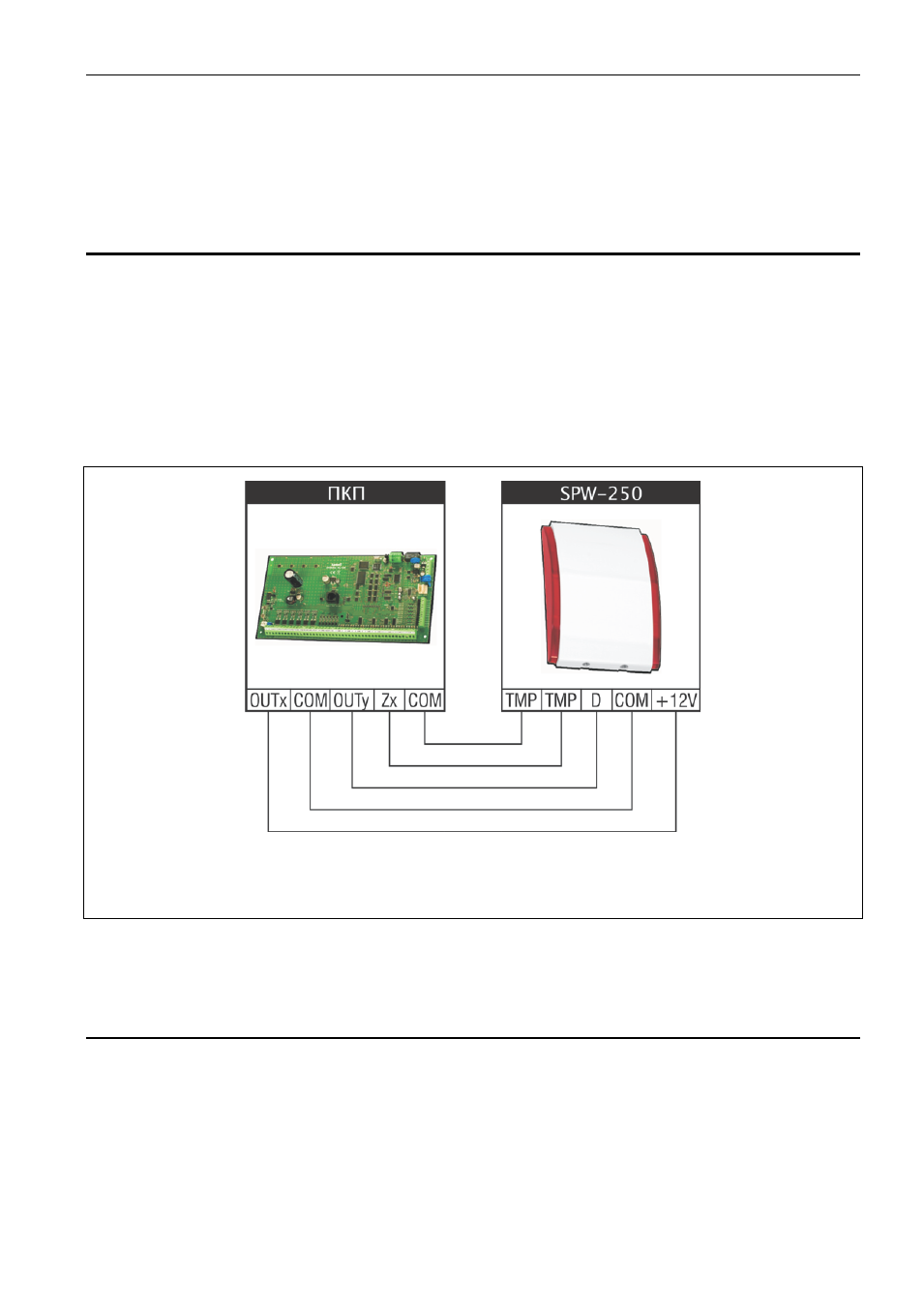

Рис. 3. Способ подключения оповещателя к ПКП. OUTx – выход ПКП с функцией
выхода питания. OUTy – выход ПКП, управляющий сигнализацией. Zx – зона ПКП,
запрограммированная как 24ч саботажная.
Примечание: В ПКП от фирмы SATEL для выходов, управляющих SPW-250, следует
запрограммировать отрицательную поляризацию.
5.
Технические данные
Напряжение питания ....................................................................................... 12 В DC ±15%
Потребление тока в режиме готовности ....................................................................... 10 µA
Максимальное потребление тока ................................................................................. 90 мA
Громкость звука (на расстоянии 1 м) ...................................................................... до 120 дБ
Резервное питание ............................................................... литиевая батарея CR123A 3 В
Соответствие требованиям ............................................................... EN50130-4, EN50130-5
Класс среды по EN50130-5 .................................................................................................... II
