2
SPW-250
SATEL
3 -
пьезоэлектрический преобразователь.
4 -
тамперный контакт.
5 -
плата электроники.
6 -
стопорные винты крышки корпуса.
7 -
шуруп для крепления тамперного (антисаботажного) элемента корпуса
к монтажной поверхности.
8 -
крышка корпуса.
2.
Описание платы электроники

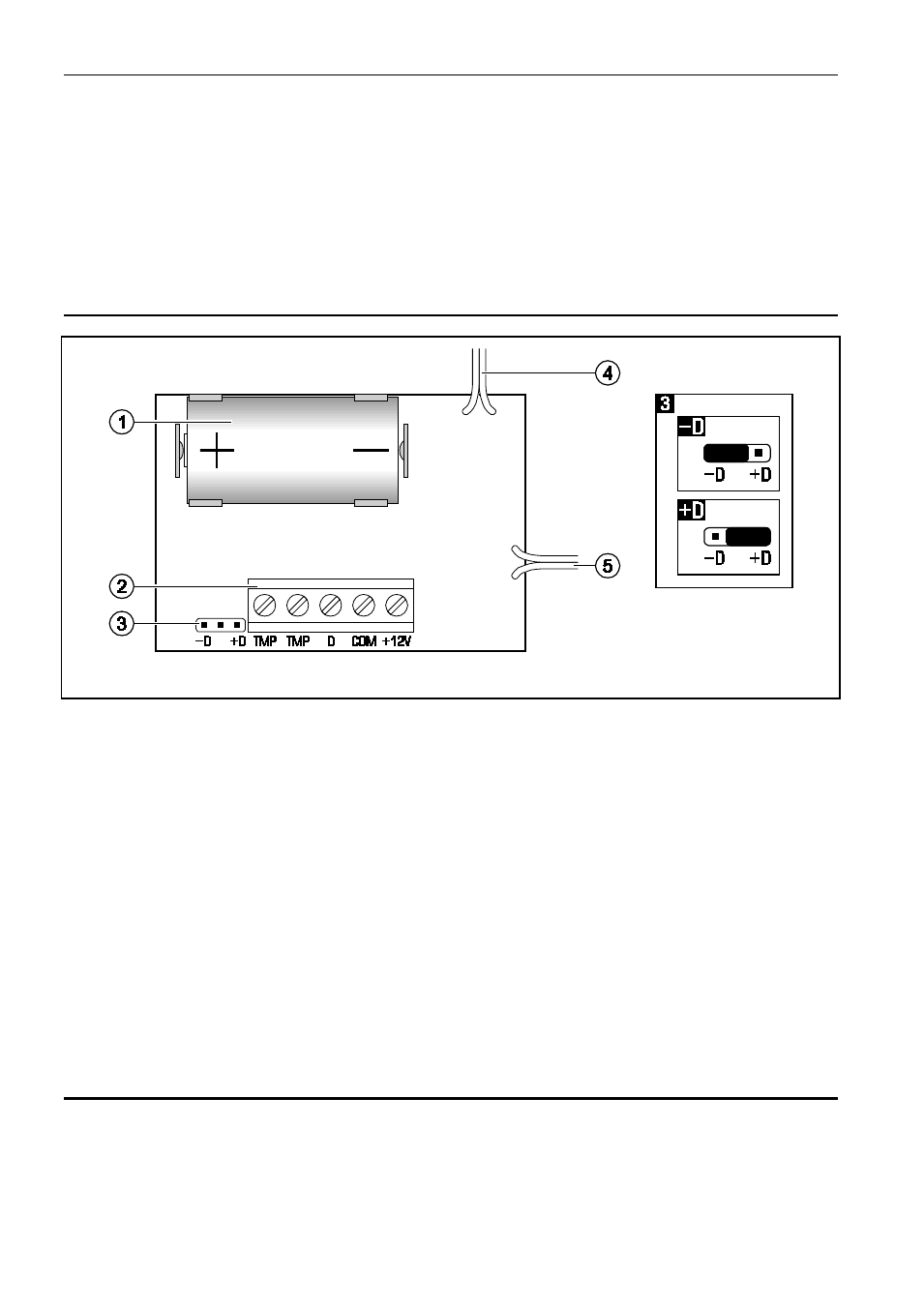

Рис. 2. Вид платы электроники и установка способа управления сигнализацией.
Пояснения к рисунку 2:
1 -
батарея.
2 -
клеммы:
TMP -
тамперный контакт (NC).
D
-
управляющий вход.
COM -
общий (0 В).
+12V -
вход питания.
3 -
штырьки для выбора способа управления сигнализацией:
-D -
после отключения от общего (управление 0 В);
+D -
после отключения напряжения +12 В (управление напряжением +12 В DC
±15%).
4 -
провода к пьезоэлектрическому преобразователю.
5 -
провода к тамперному контакту.
3.
Описание работы
Опопвещатель требует питания постоянным напряжением 12 В ±15%. Акустическая
сигнализация включается при пропадании управляющего сигнала, подаваемого на
клемму D (в зависимости от настройки: общего (0 В) или напряжения +12 В DC)
и продолжается до момента восстановления этого сигнала. Дополнительно тревога
будет включена после обрезания проводов (отключения внешнего питания). В таком
