Инструкция по эксплуатации Satel SPL-2030 R
Страница 3
SPL-2030
SATEL
3

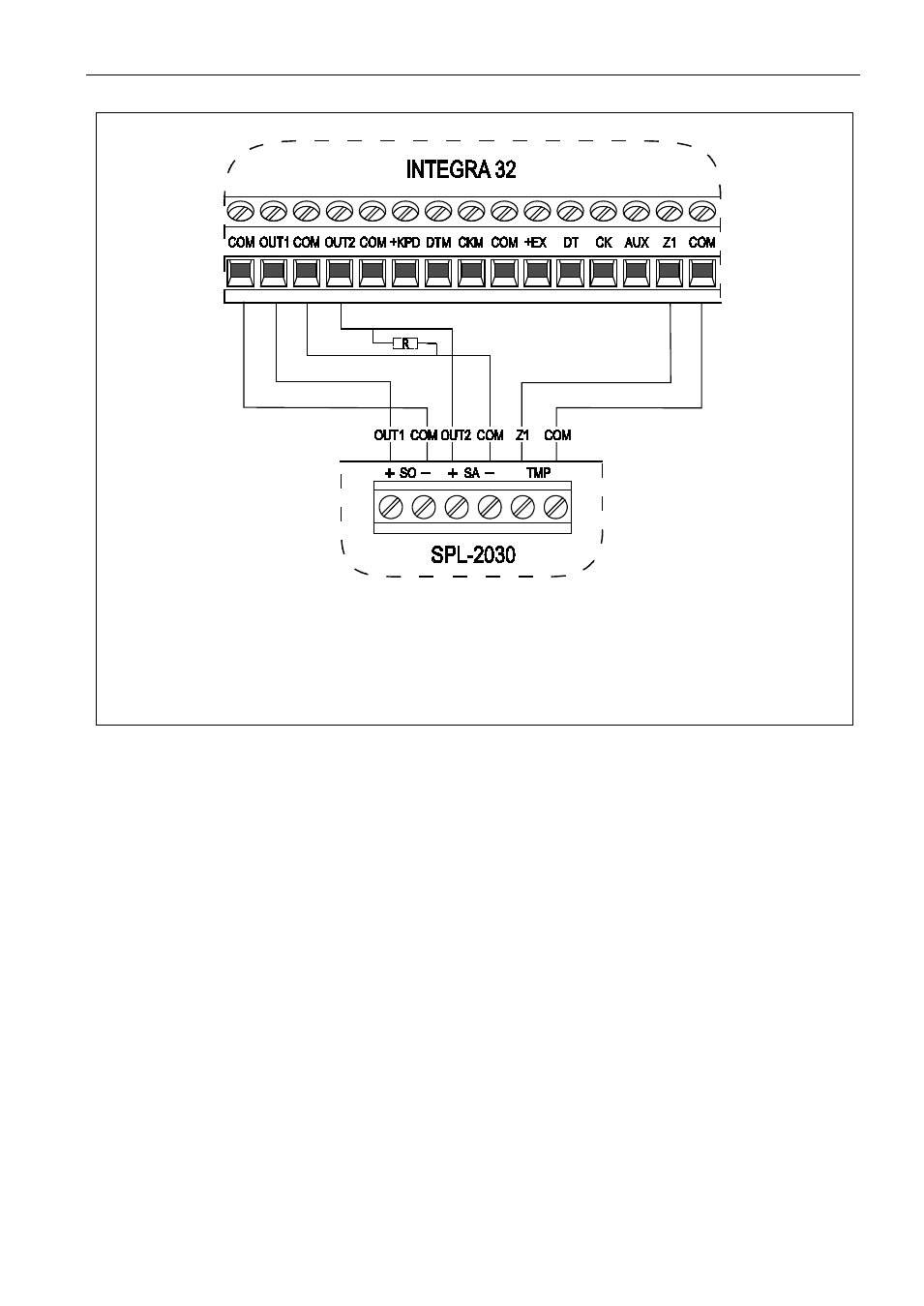

Рис. 3. Способ подключения SPL-2030 к силовым выходам ПКП INTEGRA 32 Выход
OUT
1 управляет оптической сигнализацией, а выход OUT2 – акустической
(для силовых выходов запрограммирована положительная поляризация
-
включение означает подачу напряжения +12 В). Зона Z1 запрограммирована
как 24 ч саботажная.
Управление оптической и акустической сигнализацией может осуществляться одним
выходом ПКП при параллельно соединенных клеммах: +SA с +SO и -SA с -SO.
Примечание: Некоторые
модели
ПКП
могут
требовать
подключения
в оповещателе, между клеммами +SA-, резистора «R» (ок. 1 kΩ). При
его отсутствии оповещатель может выдавать тихие звуки.
Описание клемм:
+SO- –
оптическая сигнализация
+SA- –
акустическая сигнализация
TMP –
антисаботажный (тамперный) шлейф
