2
SATEL
SPL-2030
6 –
антисаботажный элемент корпуса (привинтить к поверхности; следует соблюдать
особую осторожность во избежание случайной поломки)
7 –
сливные отверстия (не затыкать)

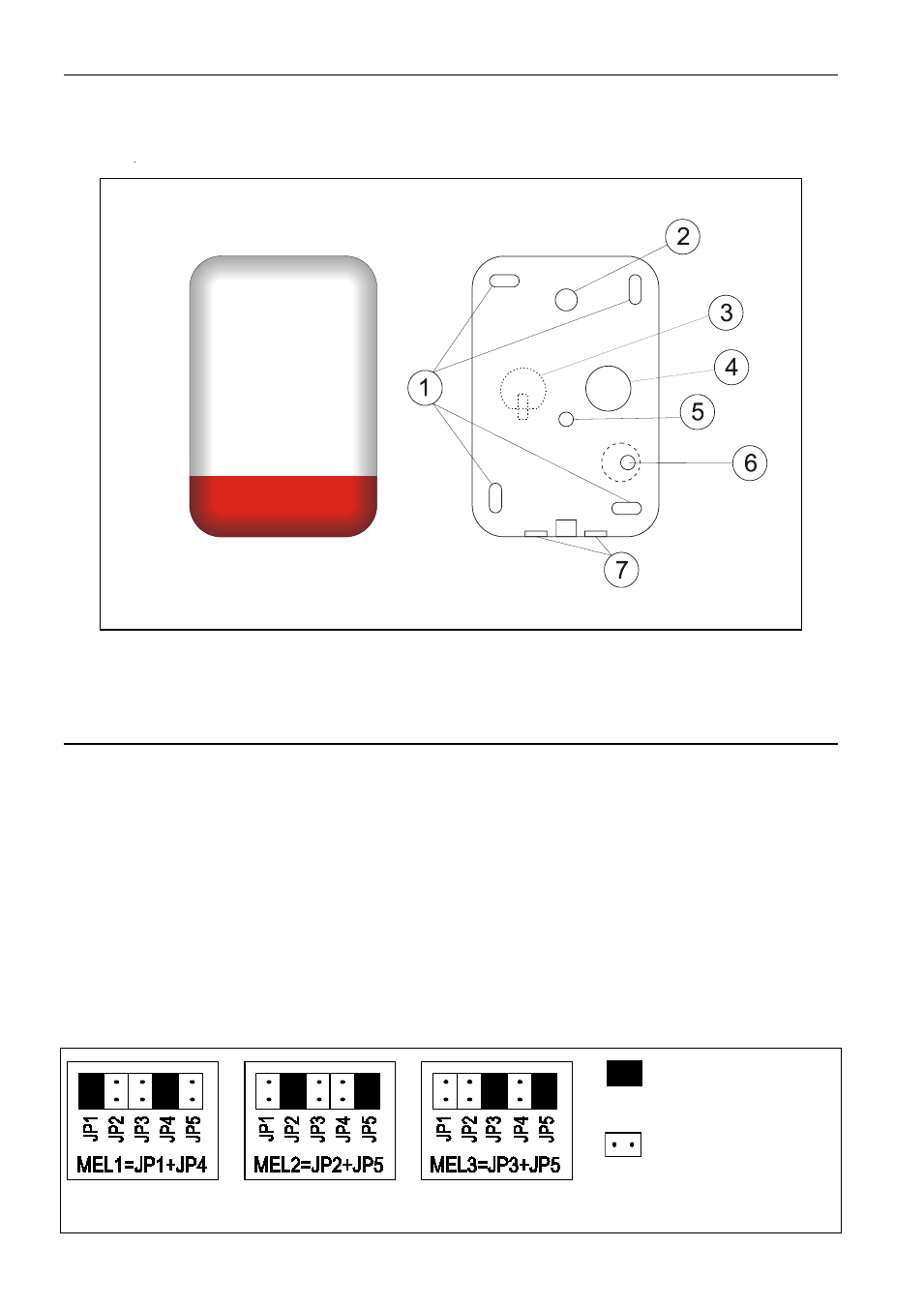

Рис. 1. Вид корпуса оповещателя SPL-2030.
После установки оповещателя рекомендуется уплотнить монтажные и дополнительное
отверстия и кабельный ввод с помощью силиконового герметика.
3.
Подключение
Оповещатель SPL-2030 может работать с любым источником тревожного сигнала,
который в случае тревоги подает к тревожному выходу (выходам) напряжение
+12
В DC. Звуковая сигнализация срабатывает при подаче напряжения +12 В
к клеммам „+ SA –”, а оптическая – к клеммам „+ SO –”.
Антисаботажный шлейф оповещателя размыкается в случае вскрытия корпуса,
покрытия монтажной пеной или после отрыва оповещателя от монтажной поверхности.
Для последнего необходимо привинтить антисаботажный элемент корпуса
к поверхности (см. рис. 1).
Клеммы „TMP” предназначены для подключения оповещателя к антисаботажному
шлейфу системы охранной сигнализации.
С помощью перемычек, устанавливаемых на штырьки JP1–JP5, выбирается одна из
трех тональностей тревожного сигнала.
Рис. 2. Способ установки перемычек для выбора тональности тревожного сигнала.
–
штырьки
замкнуты
–
штырьки
разомкнуты
