6.
Подключение
Все работы по подключению кабелей должны осуществляться при отключенном
питании системы охранной сигнализации и с отключенным аккумулятором.

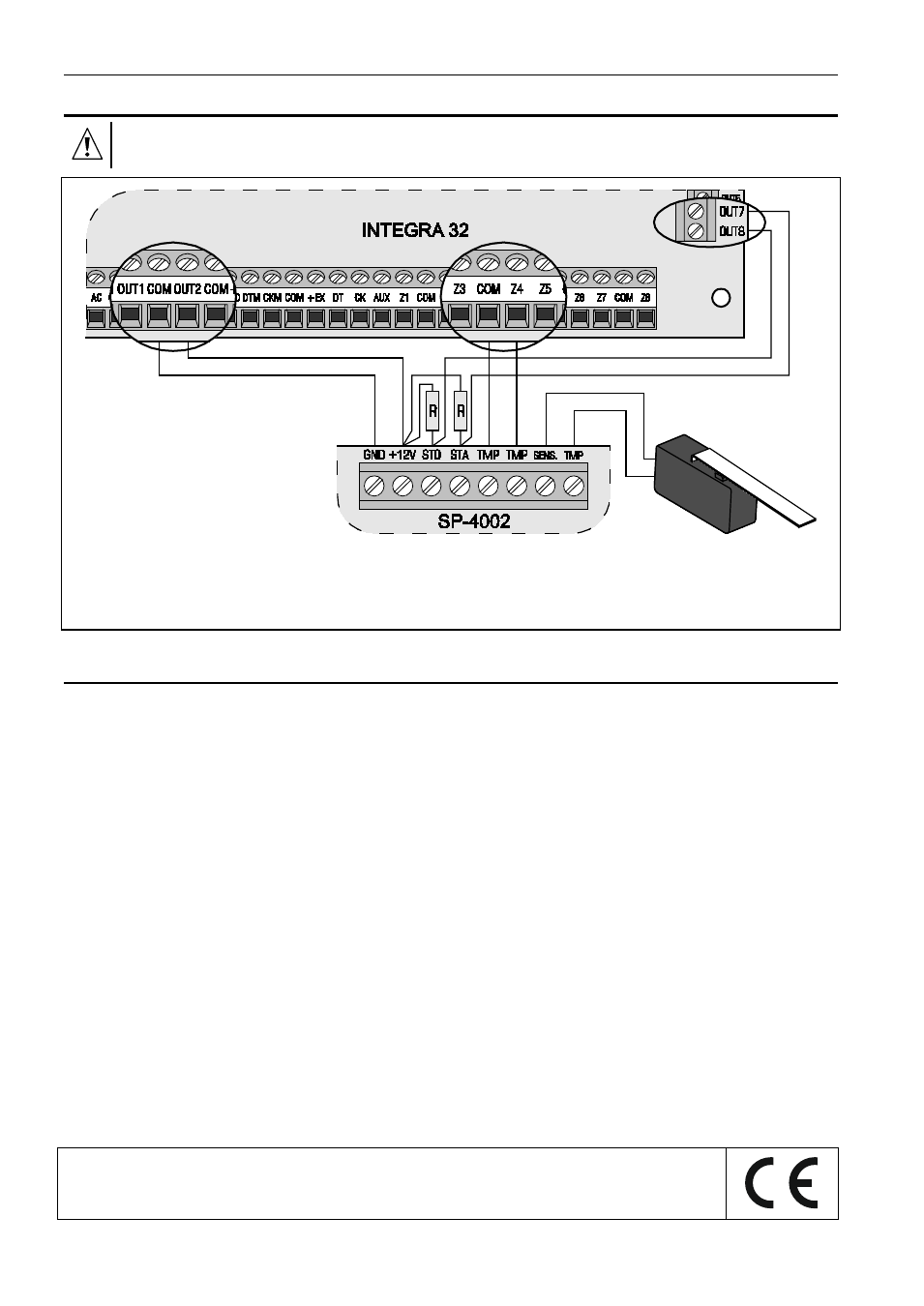

Рис. 3. Способ подключения оповещателя SP-4002 к ПКП. Силовой выход OUT2
запрограммирован как выход питания. Слаботочный выход OUT7 и OUT8 управляет
сигнализацией (OUT7 включает акустическую сигнализацию, a OUT8 – оптическую). Зона Z4
запрограммирована как саботажная типа NC. Величина резисторов R – 2,2 kΩ.
7.
Технические данные
Напряжение питания ...................................................................................................... 12 В DC ±15%
Максимальное потребление тока:
оптическая сигнализация ...................................................................................... 60 мA
звуковая сигнализация ........................................................................................ 240 мA
звуковая и оптическая сигнализация ................................................................. 260 мA
Внутренний свинцово-кислотный аккумулятор ................................................................... 6 В/1,3 Aч
Громкость звука (на расстоянии 1 м) ................................................................................... до 120 дБ
Класс окружающей среды по EN50130-5 ........................................................................................... III
Диапазон рабочих температур .......................................................................................... -35...+55 °C
Максимальная влажность .......................................................................................................... 93±3%
Габаритные размеры корпуса .................................................................................. 148 x 254 x 64 мм
Масса .............................................................................................................................................. 1,2 кг
SATEL sp. z o.o.
ul. Budowlanych 66
80-298 Gdansk
POLAND
тел. (48) 58 320 94 00
Последние декларации соответствия EC и сертификаты можно скачать с веб-сайта
