SATEL
SP-4002
3
STA
-
управление звуковой сигнализацией.
TMP
и TMP
-
тамперный шлейф.
SENS.
и TMP - тамперный контакт оповещателя.
5 -
провода для подключения пьезоэлектрического преобразователя.
6 -
штырьки для включения/выключения сигнализации наличия внешнего питания.
Сигнализация включена только, если штырьки замкнуты.
7 -
светодиод, сигнализирующий наличие внешнего питания (короткая вспышка
приблизительно каждые 3 секунды).
8 -
светодиоды для оптической сигнализации тревоги.
4.

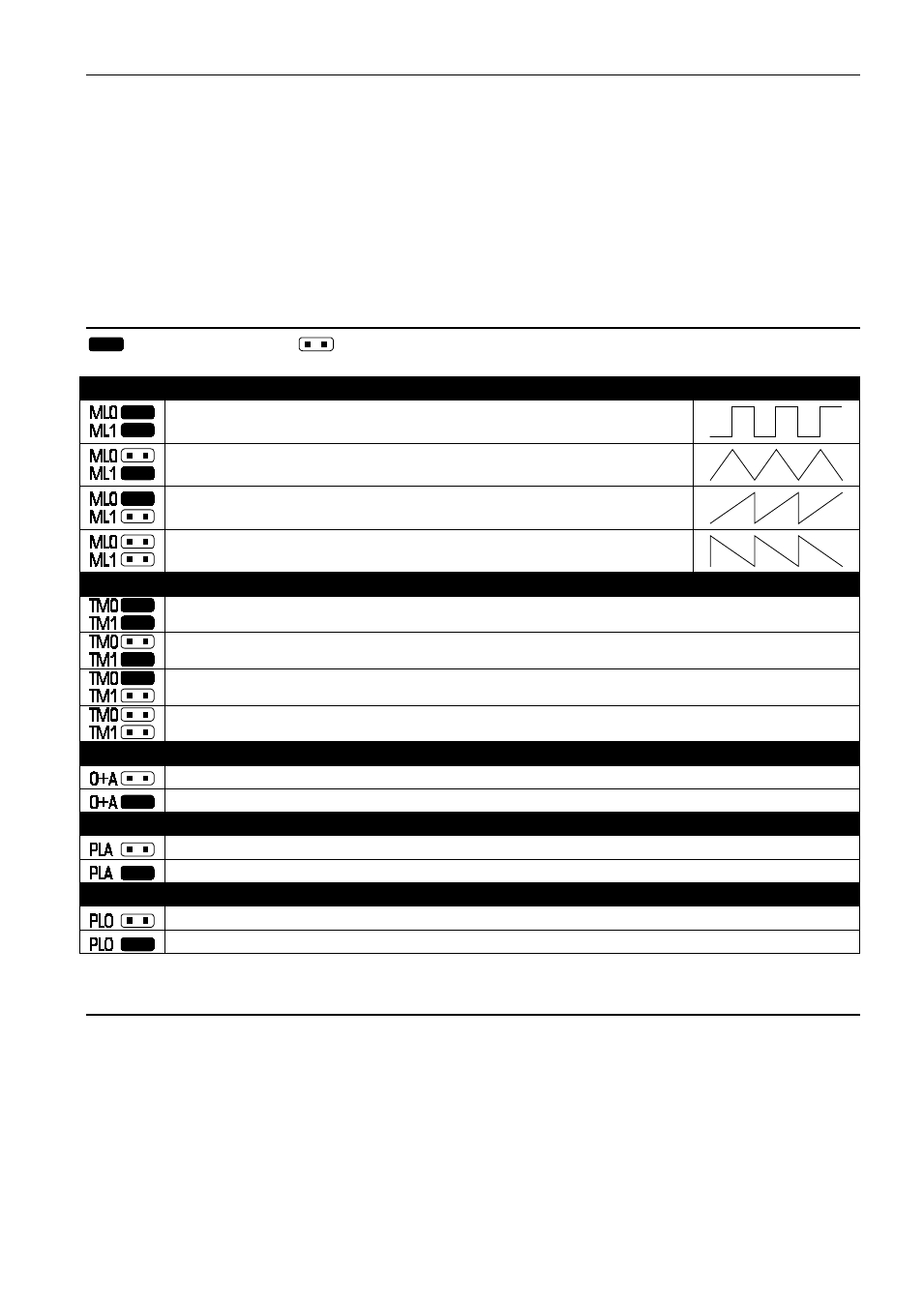

Настройка оповещателя
-
штырьки замкнуты;
-
штырьки разомкнуты
Тональность звукового сигнала
Две частоты звука (1450 Гц/2000 Гц) попеременно каждую
секунду
Звук, модулированный плавный (1450 Гц – 2000 Гц – 1450 Гц)
продолжительностью в 1 секунду
Звук, модулированный плавный (от 1450 Гц до 2000 Гц)
продолжительностью в 1 секунду
Звук, модулированный плавный (от 2000 Гц до 1450 Гц)
продолжительностью в 1 секунду
Максимальная продолжительность звуковой сигнализации / сигнализации саботажа
Около 1 минуты
Около 5 минут
Около 10 минут
Около 15 минут
Способ сигнализации саботажа
Оптическая и акустическая сигнализация
Только акустическая сигнализация
Активация звуковой сигнализации (поляризация входа STA)
После отключения массы (неактивное состояние: на входе STA масса)
После отключения +12 В (неактивное состояние: на входе STA +12 В)
Активация оптической сигнализации (поляризация входа STO)
После отключения массы (неактивное состояние: на входе STO масса)
После отключения +12 В (неактивное состояние: на входе STO +12 В)
5.
Монтаж
Оповещатель устанавливается на плоской поверхности с помощью шурупов и распорных
дюбелей по возможности в труднодоступном месте для снижения риска саботажа. Чтобы снять
крышку, надо выкрутить два стопорных винта и отклонить ее на угол около 60°.
Примечание: Необходимо оставить расстояние не менее 2,5 cм между верхней частью
корпуса оповещателя и потолком или другим элементом, ограничивающим
возможность монтажа. В противном случае установка крышки корпуса может
быть невозможной.
После установки оповещателя рекомендуется уплотнить монтажные отверстия и кабельный
ввод силиконовым герметиком.
