INT-SZK-GR SATEL 3
модуля, следует сложить значения, установленные на отдельных переключателях,
согласно таблице 1.
Номер переключателя
1 2 3 4 5
Числовое значение
(для переключателя в положении ON)
1 2 4 8 16
Таблица 1.

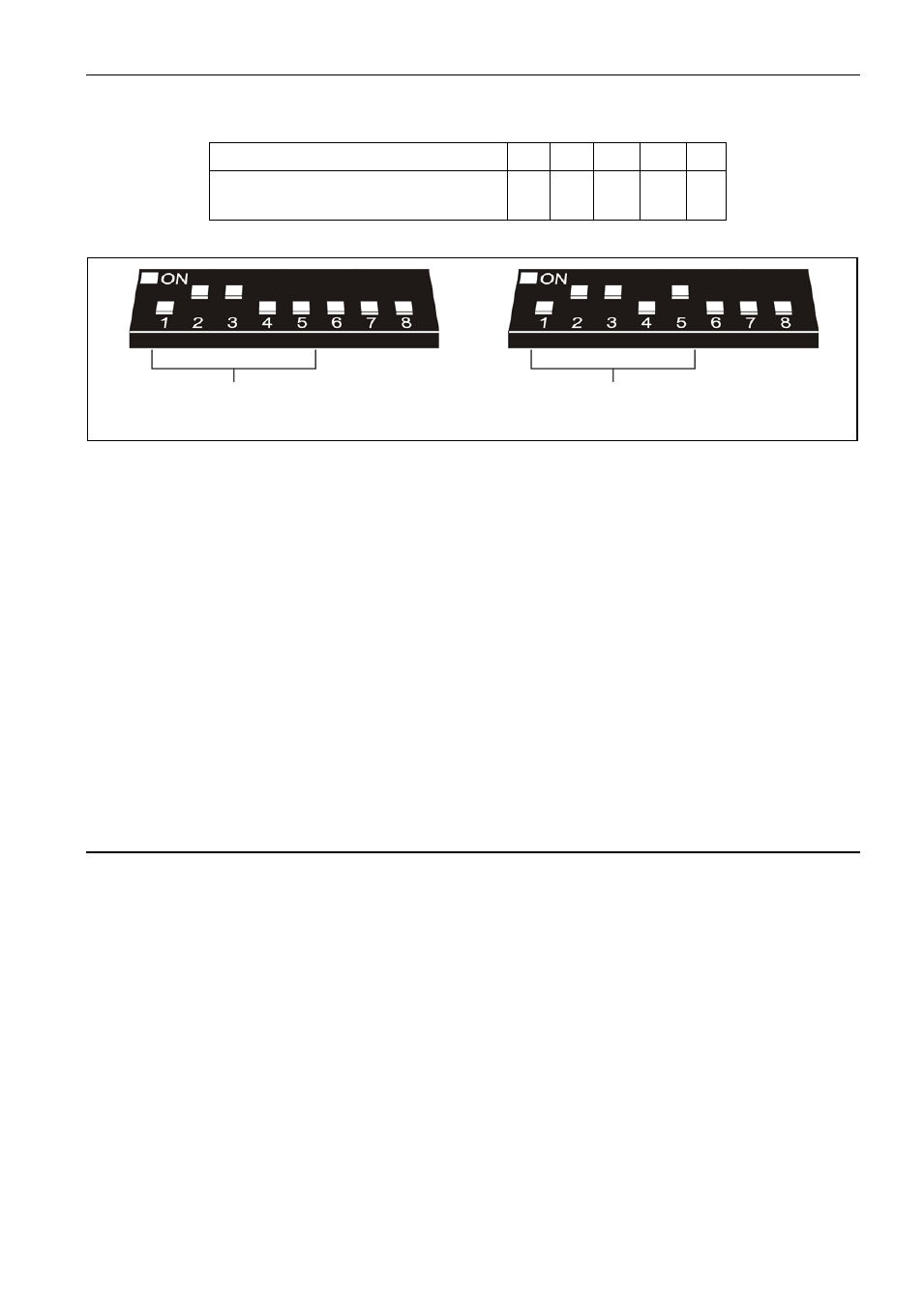

Рисунок 3. Пример адресации.
5 переключателей позволяет установить адреса 32 модулей расширения (числа от 0
до 31). Адреса модулей расширения, подключенных к одной шине, не могут
повторяться, зато последовательность адресации произвольная. Модулям
расширения и модулям, подключенным к одной шине, рекомендуется назначать
последовательные адреса, начиная с 0. Это позволит избежать проблем, которые
могут возникнуть в случае расширения системы
6.
К клемме +12V подключите питание модуля. Напряжение питания к устройству
необязательно должно быть подведено от главной платы ПКП. Для этого можно
использовать буферный блок питания или любой модуль расширения с блоком
питания. Подробная информация о подключении кабелей находится в руководстве
по установке ПКП.
7.
Подключите провода датчика контроля состояния двери к клеммам IN и COM.
8.
К клеммам NO следует подключить провода, управляющие электромагнитным
замком двери (или другим устройством).
9.
Закройте корпус.
4.
Запуск устройства
1.
Включите питание системы охранной сигнализации.
2.
Вызовите с ЖКИ-клавиатуры функцию „Идентификация модулей расширения”
(
 Сервисный режим Структура Модули). После идентификации все установки
имеют значение: нулевое или „Отсутствие”, а опции неактивны. Отсутствие
подтверждения нажатия клавиш производит впечатление, что клавиатура не
реагирует на ввод пароля.
Примечание: Во время процесса идентификации ПКП записывает в память модуля
специальный 16-битовый номер, предназначенный для контроля
наличия модуля в системе. Замена модуля другим (даже с одинаковым
адресом, установленным на переключателях) без осуществления
повторной идентификации вызывает тревогу (саботаж модуля –
ошибка верификации).
3.
С помощью ЖКИ-клавиатуры или программы DLOADX / DLOAD64 настройте модуль
и назначьте пользователей, уполномоченных на пользование устройством.
адрес: 6 адрес: 22
