SATEL

INT-SZK-GR

2

2.

Описание платы электроники

Пояснения к рисунку 2:
1 – DIP-

переключатели

предназначены

для установки

индивидуального

адреса устройства.

2 –

тамперный
(

антисаботажный)

контакт. Пружина

должна быть

прижата к стене.

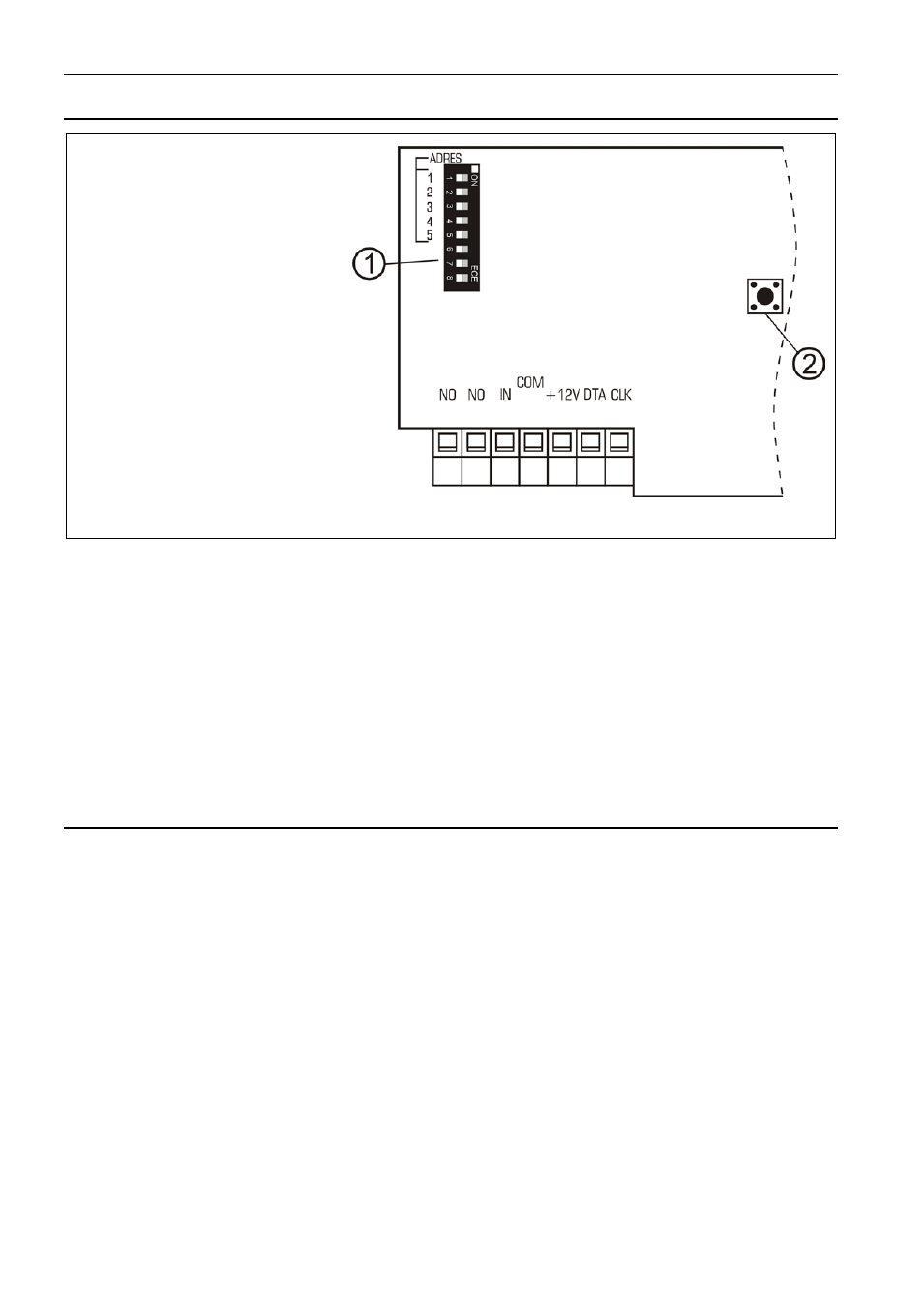

Рисунок 2. Вид платы электроники устройства.

Описание клемм:
NO

-

клеммы реле предназначены для управления электромагнитным замком

двери.

IN

-

вход контроля состояния двери (NC). Если не используется, должен быть

замкнут на массу.

COM

-

масса (0 В).

+12V

-

вход питания.

CLK, DTA -

шина модулей расширения.

3.

Монтаж и подключение устройства

INT-SZK-

GR предназначен для установки внутри помещений. Он может

устанавливаться непосредственно на стене или в металлическом корпусе OBU-M-LED.

Корпус OBU-M-LED закрывается ключом – это является дополнительной защитой

от доступа неуполномоченных лиц.
Примечание: Перед подключением устройства к эксплуатирующейся системе

охранной сигнализации, полностью отключите питание всей

системы.

1.

Откройте корпус устройства, нажав защелку, фиксирующую основание корпуса.

2.

Проведите кабель через отверстие в основании корпуса.

3.

Закрепите основание корпуса на стене.

4.

Клеммы DTA, CLK и COM подключите к шине модулей расширения на плате ПКП.

5.

С помощью DIP-переключателей установите соответствующий адрес модуля. Для

установки адреса предназначены переключатели 1 до 5. Состояние остальных

переключателей не имеет значения. Адреса модулей, подключенных к шине

модулей расширения ПКП, не должны повторяться. Чтобы определить адрес
