9
Русский
Скорее всего, вам никогда не придется увидеть, как эти схемы сработают.
Однако, как только возникнет аварийная ситуация, усилитель перестанет
работать и на его передней панели загорится светодиодный LED
индикатор.
Если это произошло, выключите усилитель. Дайте ему остыть в течение
нескольких минут и попробуйте устранить причину срабатывания защиты.
Когда вы вновь включите усилитель, схема защиты вернется в исходное
состояние и светодиод LED погаснет.
В большинстве случаев защита срабатывает из-за коротких замыканий
в проводах или недостаточной вентиляции, приводящей к перегреву.
Довольно редко срабатывание может произойти из-за крайне реактивного
характера нагрузки или экстремально низкого импеданса колонок.
Если схема защиты срабатывает повторно, и вы не можете выявить
и устранить неисправность, обращайтесь за помощью к вашему
авторизованному дилеру Rotel.
Диагностика и устранение неполадок
Большинство неполадок в аудиосистемах происходит из-за неправильных
соединений или неправильных установок органов управления. Если,
несмотря на тщательную проверку соединений и установок, Вы не можете
добиться звука от RА-10, просмотрите представленный ниже список.
Не светится индикатор питания
Когда кнопка питания RА-10 нажата, и вилка его шнура питания вставлена
в сетевую розетку, должен светиться индикатор питания. Если он не
светится, проверьте наличие напряжения в сетевой розетке другим
электроприбором, например, лампой. Убедитесь, что розетка не
контролируется каким-либо выключателем, который в данный момент
выключен.
Замена предохранителя
Если другой электроприбор, подключенный к той же розетке, работает, а
RА-10 – нет, возможно, перегорел внутренний плавкий предохранитель.
В этом случае обратитесь в авторизованную сервисную службу Rotel
для его замены.
Нет звука
Проверьте источник сигнала и убедитесь, что он работает нормально.
Проверьте кабели, подсоединяющие вход RА-10 к источнику сигнала;
убедитесь, что селектор входов установлен в нужное положение.
Проверьте также подсоединение RА-10 к колонкам.

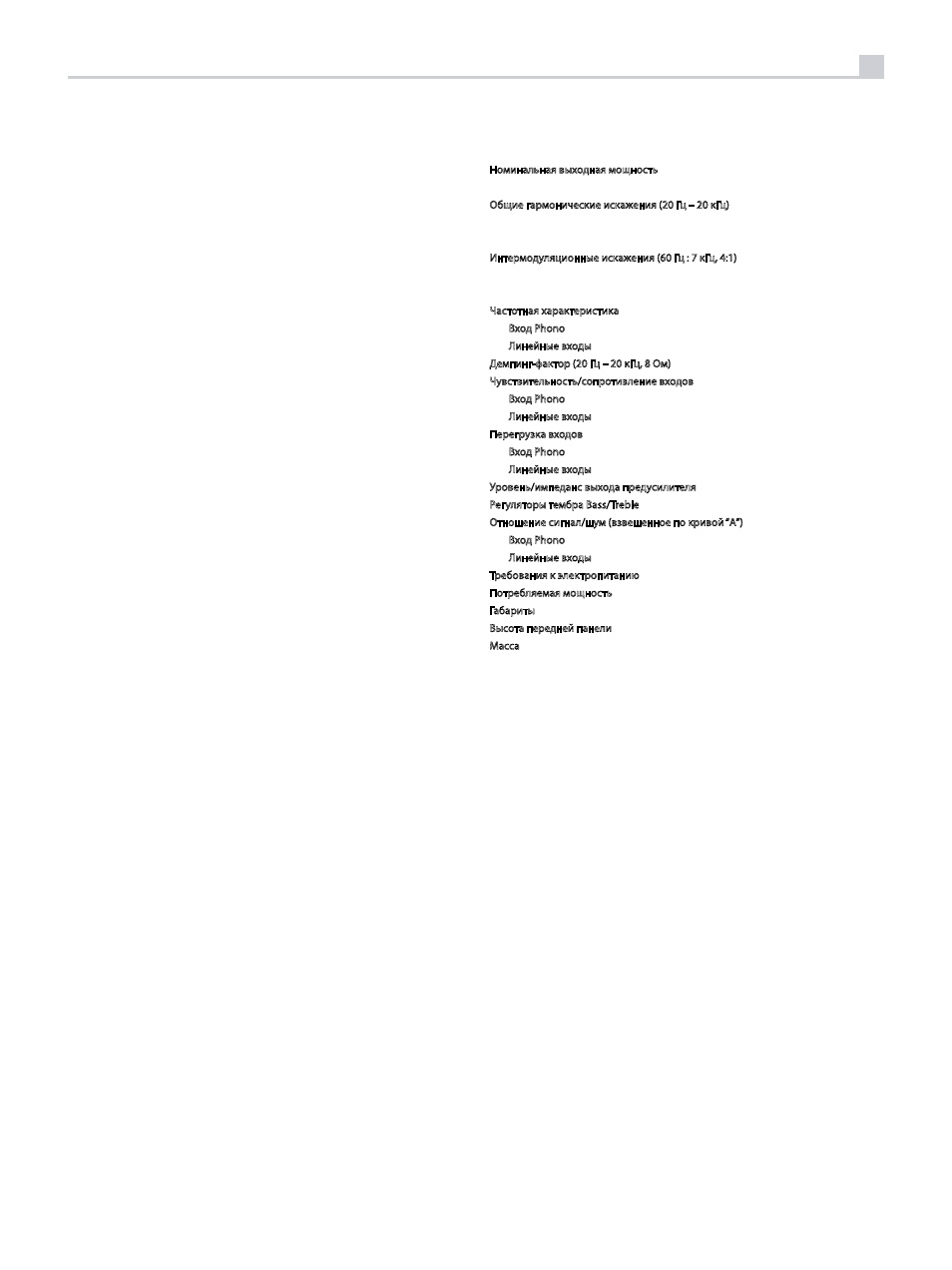

Технические характеристики
Номинальная выходная мощность 40 Вт/канал
(20 Гц – 20 кГц, <0,03%, на 8 Ом)
Общие гармонические искажения (20 Гц – 20 кГц)
<0,03% при номинальной
мощности, 1/2 мощности
или 1 Вт
Интермодуляционные искажения (60 Гц : 7 кГц, 4:1) <0,03% при номинальной
мощности, 1/2 мощности
или 1 Вт
Частотная характеристика
Вход Phono 20 Гц – 15 кГц, +0,3 дБ
Линейные входы 10 Гц – 40 кГц, +1, -3 дБ
Демпинг-фактор (20 Гц – 20 кГц, 8 Ом) 180
Чувствительность/сопротивление входов
Вход Phono 2,5 мВ/ 47 кОм
Линейные входы 150 мВ/ 24 кОм
Перегрузка входов
Вход Phono 180 мВ
Линейные входы 5 В
Уровень/импеданс выхода предусилителя 1 В/ 470 Ом
Регуляторы тембра Bass/Treble +6 дБ на 100 Гц/ 10 кГц
Отношение сигнал/шум (взвешенное по кривой “А”)
Вход Phono 80 дВ
Линейные входы 100 дВ
Требования к электропитанию 230 В, 50 Гц
Потребляемая мощность 220 Вт
Габариты (ШхВхГ) 430 х 72 х 342 мм
Высота передней панели 60 мм
Масса нетто 5,9 кг
Все технические характеристики соответствуют действительности на
дату издания. Компания Rotel оставляет за собой право модернизировать
изделия без предварительного уведомления.
Rotel и логотип «Rotel HiFi» являются зарегистрированными товарными
знаками компании The Rotel Co., Ltd., Токио, Япония.
