Наименование кнопок и их функции, Передняя панель, Задняя панель – Инструкция по эксплуатации Marantz PM8004
Страница 8
4
t
q
w
e
r
i
Q1 Q0
Q2
Q4
Q5
y
u
o
Q3
r
t
y
u
w e
q
i
o
Q0
Q1
Q2
1.PM8004U_ENG_0701.indd 4
2010/07/01 17:46:11

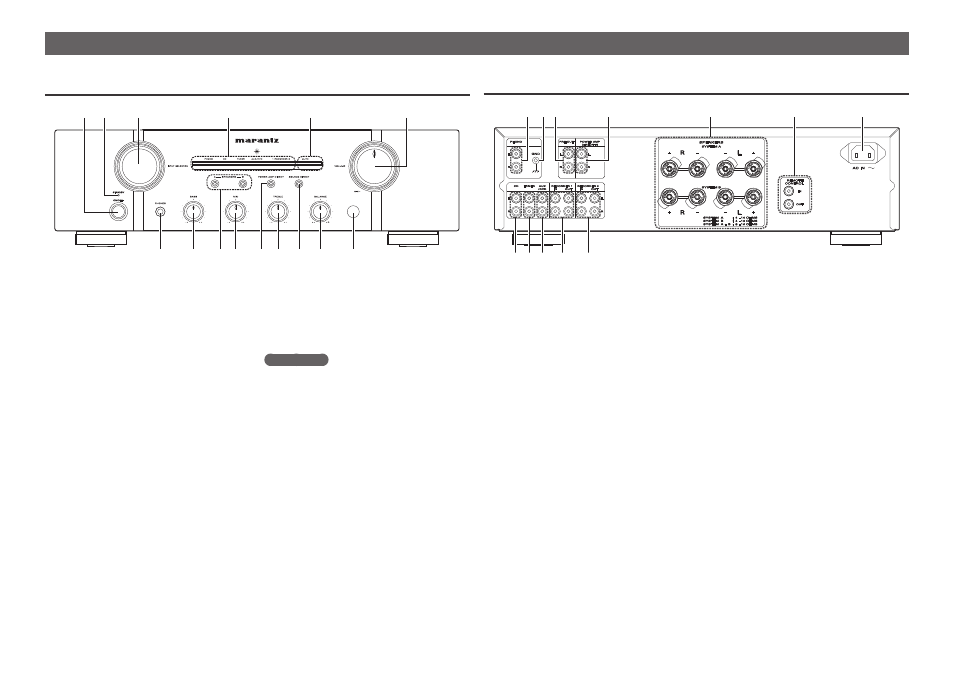

Наименование кнопок и их функции
Информация по кнопкам, объяснение которых не приводится в данном разделе, указана на страницах в скобках ( ).
Передняя панель
Переключатель питания (ON/OFF) . . . . . . . . . .(8)
Индикатор STANDBY . . . . . . . . . . . . . . . . . . . . . . . . (8)
Отображает текущий статус устройства
следующим образом:
Питание включено: Выключен
При активации схемы защиты:
Мигает красным . . . . . . . . . . . . . . . . . . . . . . . . . . . (6)
Режим ожидания: Красный
Питание выключено: Выключен
Регулятор INPUT SELECTOR . . . . . . . . . . . . . . . . . (9)
Индикаторы входа . . . . . . . . . . . . . . . . . . . . . . . . . . (8)
Индикатор MUTE (отключение звука) . . . . . . (9)
Регулятор управления VOLUME . . . . . . . . . . (8, 9)
Приемный датчик пульта ДУ . . . . . . . . . . . . (3, 10)
Регулятор BALANCE . . . . . . . . . . . . . . . . . . . . . . . (8, 9)
Переключатель/индикатор SOURCE DIRECT (9)
Регулятор высоких частот TREBLE . . . . . . . (8, 9)
Переключатель/ индикатор POWER AMP
DIRECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (9)
Регулятор средних частот MID . . . . . . . . . . .(8, 9)
Переключатели/индикаторы SPEAKER A/B .(9)
Регулятор низких частот BASS . . . . . . . . . . .(8, 9)
Разъем для наушников (PHONES) . . . . . . . . . .(9)
ПРИМЕчаНИЕ
Вы можете использовать регуляторы
BALANCE,
TREBLE,
MID и
BASS только при отключении
переключателя
SOURCE DIRECT.
задняя панель
Входные разъемы PHONO . . . . . . . . . . . . . . . . . . (7)
Разъем PHONO GND . . . . . . . . . . . . . . . . . . . . . . . . (7)
Разъемы PRE OUT . . . . . . . . . . . . . . . . . . . . . . . . . . (10)
Разъемы POWER AMP DIRECT IN . . . . . . . . . . . . (9)
Разъемы для подключения акустической
системы (SPEAKER SYSTEMS A/B) . . . . . . . . . (6, 7)
Входные/выходные разъемы REMOTE
CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (10)
Вход AC (AC IN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (8)
Входные/выходные разъемы RECORDER 2 (7)
Входные/выходные разъемы RECORDER 1 (7)
Входные разъемы AUX/DVD . . . . . . . . . . . . . . . (7)
Входные разъемы TUNER . . . . . . . . . . . . . . . . . . (7)
Входные разъемы CD . . . . . . . . . . . . . . . . . . . . . . . (7)
