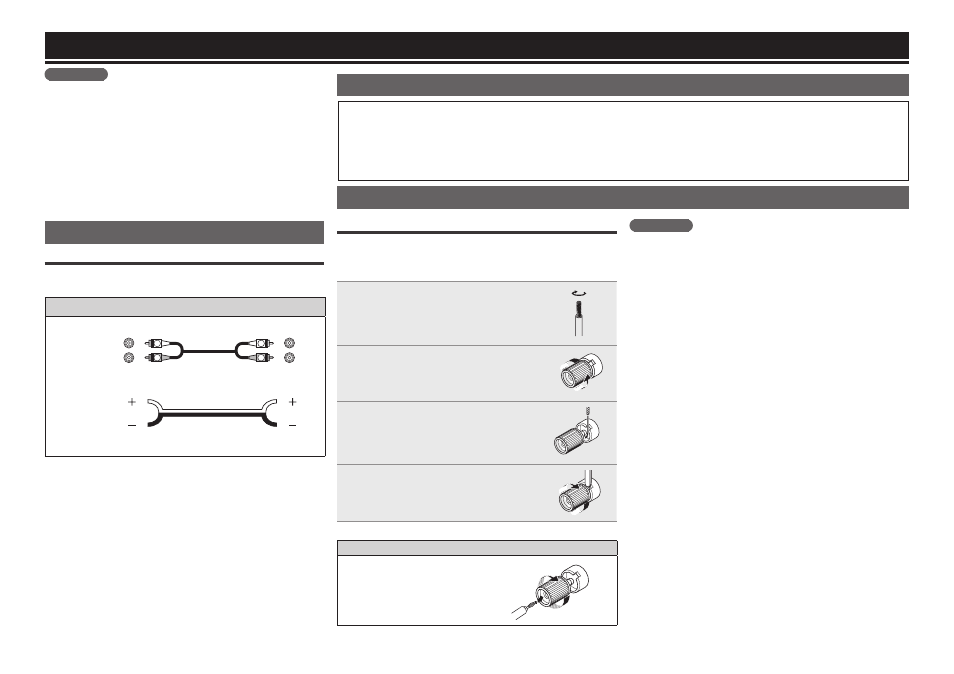

Основные подключения
ПРИМЕчаНИЕ
Не включайте кабель питания в сеть, пока не завершены все осталь-
ные соединения.
При выполнении подключений см. Руководство пользователя дру-
гих компонентов.
Убедитесь, что правильно подключили левый и правый каналы (ле-
вый к левому и правый к правому).
Не прокладывайте кабели питания в одной связке с кабелями под-
соединения. В противном случае возможно появление помех.
Не увеличивайте уровень громкости, если к входным разъемам
PHONO не подключен проигрыватель. В противном случае воз-
можно появление помех.
Подготовка
Подключение кабелей
Выберите кабели в соответствии с подключаемым оборудованием.
Аудиокабели
Аналоговые соединения (стерео)
(л)
(П)
Кабель со стереоштекером
Подключение
громко-
говорителей
Кабели громкоговорителей
Подключение аудио оборудования
Предупреждения при воспроизведении источников SA (Super Audio):
Если обычные громкоговорители несовместимы с источниками SA (проигрыватели DVD Audio, Super Audio CD дисков и другие источники,
включая высокочастотные компоненты, превышающие слышимый диапазон), настройте свойства проигрывателя (DVD Audio, Super Audio CD
дисков и т.д.) для использования с обычными акустическими системами (или усилителями).
Громкоговорители могут быть повреждены при чрезмерно высоком уровне громкости воспроизведения источников SA. Более подробную
информацию о настройках проигрывателя см. в руководстве проигрывателя.
Подключение громкоговорителей
Подключение кабелей громкоговорителей
Внимательно проверьте каналы левый (L) и правый (R), а также поляр-
ность + (красный) и – (белый) кабелей громкоговорителей, подключен-
ных к устройству, и убедитесь в их правильном подключении.
1
Очистите около 10 мм изоляции кабеля
громкоговорителя, затем скрутите ого-
ленные сердечники или воспользуйтесь
креплением.
2
Поверните разъем громкоговорителя про-
тив часовой стрелки для его ослабления.
3
Вставьте сердечник кабеля громкоговори-
телей в разъем громкоговорителя до упо-
ра.
4
Поверните разъем громкоговорителя по
часовой стрелке и затяните контакт.
ПРИМЕчаНИЕ
Надежно закрепите кабели громкоговорителей, так чтобы они не
выпадали из разъемов. Если провода коснутся задней панели или
провода + и – коснутся друг друга, сработает схема защиты ("Схема
защиты").
Не касайтесь клемм громкоговорителей при включении питания.
Это может привести к удару электрическим током.
Схема защиты
Схема защиты может быть активирована по следующим причинам:
Если провода коснутся задней панели или винтов, или же если
провода кабеля питания + и – коснутся друг друга.
Температура в помещении чрезмерно высокая.
Если внутренние компоненты усилителя перегрелись из-за про-
должительной работы на полной мощности.
В случае активации схемы защиты выходной сигнал громкоговори-
телей будет заблокирован, индикатор питания будет мигать крас-
ным. В этом случае, отключите кабель питания, затем проверьте
правильность соединений кабелей. Если устройство перегрелось,
дождитесь его полного охлаждения и улучшите условия вентиля-
ции. После этого снова включите питание.
Если схема защиты все-таки была активирована даже при отсут-
ствии видимых причин с вентиляцией или соединениями, возмож-
но, устройство повреждено. Отключите питание устройства и свя-
житесь с сервисным центром Marantz.
При использовании лепесткового штекера типа «banana»
Надежно затяните разъем громкоговорителя
до использования лепесткового штекера.
