5.2.6. Измерение характеристического сопротивления
кабеля
Характеристическое сопротивление - это один из наиболее важных параметров
любого коаксиального кабеля. Обычно производители указывают его на внешней
изолирующей оболочке кабеля. Однако в некоторых случаях оно неизвестно.
Для измерения характеристического сопротивления кабеля:
1.
Подключите безындуктивный резистор к концу кабеля. Сопротивление
этого резистора неважно, однако рекомендуется использовать резисторы с
сопротивлением от 50 до 100 Ом.

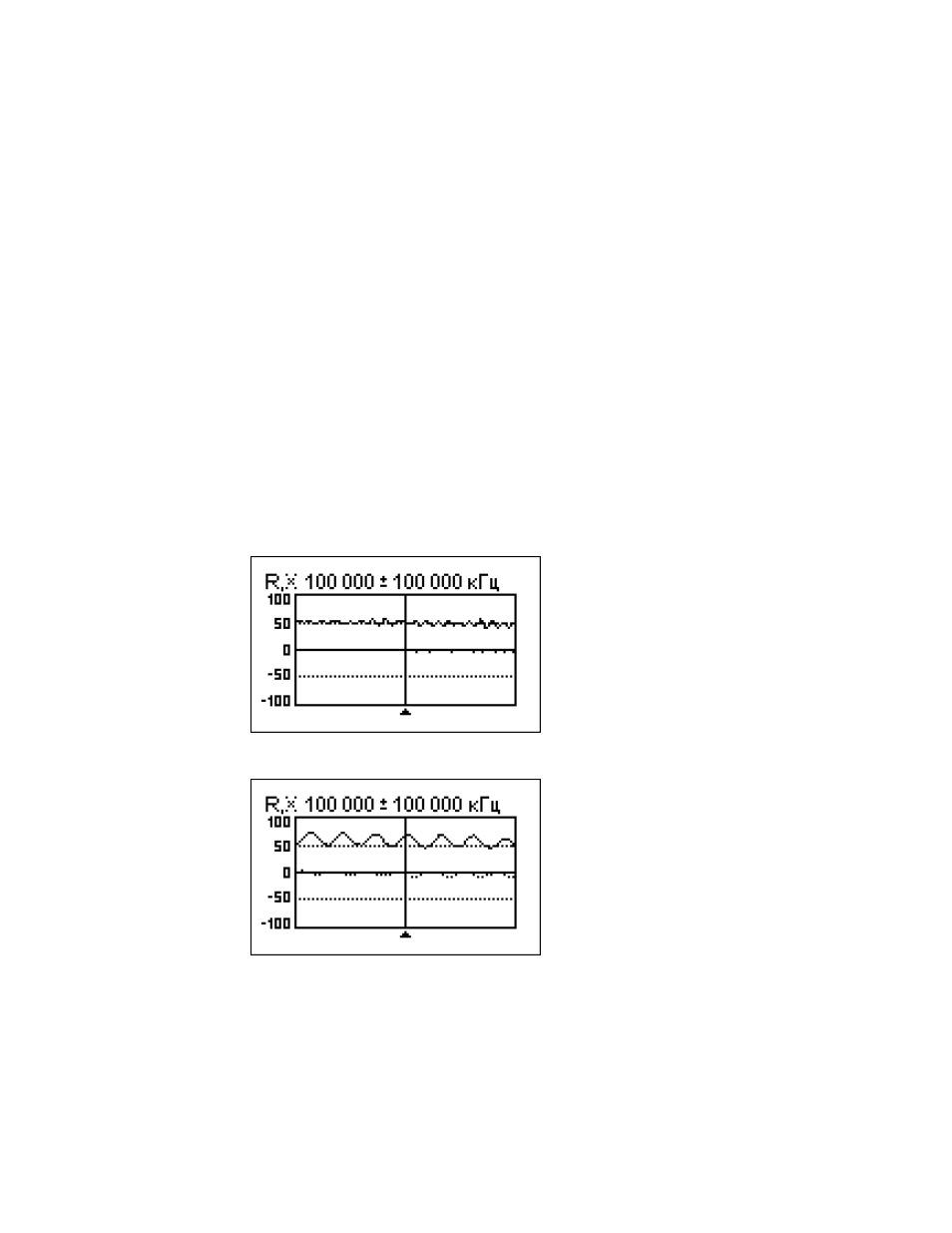

Пример 1: Кабель RG-58 с резистором 51 Ом
Пример 2: Неизвестный кабель с резистором 51 Ом
2.
Войдите в режим графика R,X. Проведите измерения во всем частотном
диапазоне (200 МГц).
Пример 1: кабель RG-58
Пример 2: Неизвестный кабель
[RigExpert AA-520
отображает абсолютное значение реактивной составляющей]
3.
Изменяя диапазон сканирования и проводя дополнительные измерения,
найдите частоту, где R (сплошная линий) достигает своего максимума, а
также частоту, где R достигает минимума. В этих точках X (пунктирная
линия) пересекает нулевое значение.
