Коэффициент укорочения - это характеристика кабеля, показывающая,
насколько медленней распространяется в нем радиоволна по сравнению ее
движением в вакууме. Скорость волны в вакууме называется электромагнитной
постоянной: c=299792458 метров в секунду.
Разные типы кабеля имеют различный коэффициент укорочения: например, для
кабеля RG-58 он равен 0.66. Кроме того, этот параметр несколько изменяется в
зависимости от процесса изготовления кабеля и используемых материалов.
Для измерения физической длины кабеля:
1.
Определите одну из резонансных частот, используя график R,X или режим
измерения «все параметры».

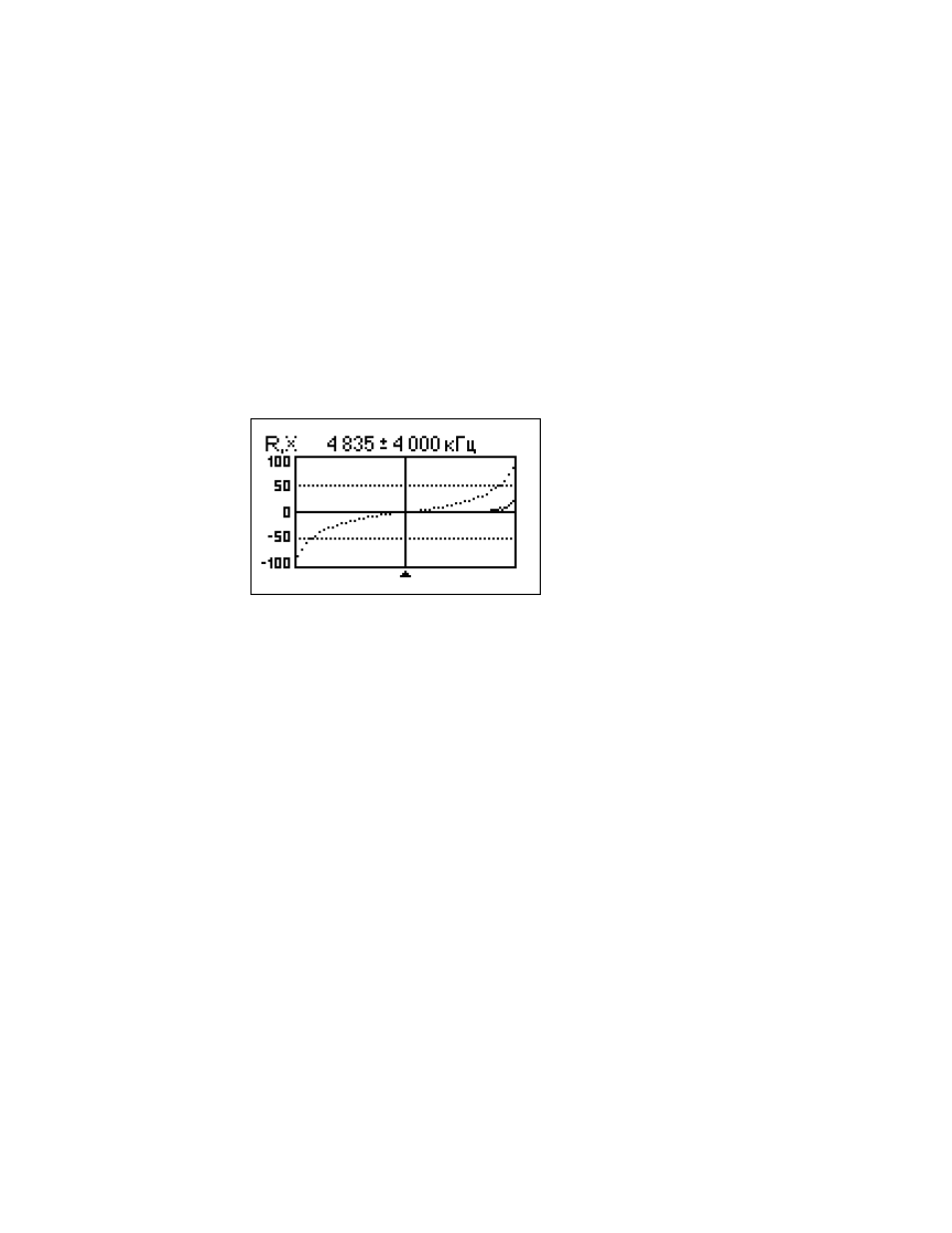

Пример:
Резонансная частота, соответствующая
1/4 длины волны в отрезке кабеля RG-58
с разомкнутым концом, равна 4835 кГц
[RigExpert AA-520
отображает абсолютное значение реактивной составляющей]
2.
Зная значения электромагнитной постоянной и коэффициента укорочения
для этого типа кабеля, найдите скорость распространения
электромагнитной волны:
Пример:
299792458 · 0.66 = 197863022 метров в секунду
3.
Вычислите физическую длину кабеля, разделив найденную выше скорость
на резонансную частоту (в Гц) и умножив результат на число,
соответствующее положению этой резонансной частоты (1/4, 1/2, 3/4, 1, 5/4
и т.д.)
Пример:
197863022 / 4835000 · (1/4) = 10.23 метров
