Установка и подключение – Инструкция по эксплуатации Alinco DR-138
Страница 12
4
2
Перед подключением питания постоянного тока к радиостанции,
не забудьте Выключить радиостанцию и блок питания.
Не подключайте блок питания постоянного тока к розетке, пока
Вы не сделали все соединения.
Для того, чтобы использовать радиостанцию в качестве стационарной /
базовой, Вам дополнительно нужен Блок Питания 13.8V DC (не входит
в комплект), свяжитесь с Вашим местным дилером для консультации.
Номинальная мощность блока питания должна быть 12А и более.
1.
Подключите DC кабель питания к регулируемому блоку питания
постоянного тока и убедитесь, что полярность правильная.
(Красный: положительный, Чёрный: отрицательный).
Никогда не подключайте радиостанцию напрямую к розетке АС.
Используйте из комплекта DC кабель для подключения к блоку
питания радиостанции.
Не меняйте штатный кабель, на кабель с меньшим сечением.
2.
Подключите разъём кабеля питания радиостанции к разъёму DC
кабеля питания. Соедините разъёмы до щелчка блокировки.
СТАЦИОНАРНАЯ / БАЗОВАЯ
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Если перегорел предохранитель, определите причину и устраните проб-
лему. После того, как проблема будет решена, замените предохранитель.
Если вновь установленный предохранитель снова перегорел, отключите
кабель питания и обратитесь за помощью к Вашему дилеру.
Используйте предохранители только указанного типа и номинала, в
противном случае радиостанция может быть повреждена.
Если Вы используете радиостанцию в течение длительного периода и
аккумулятор автомобиля заряжен не полностью или двигатель
выключен, аккумулятор может разрядиться, и не будет достаточных
резервов для запуска двигателя. Старайтесь не использовать радио в
этом случае.

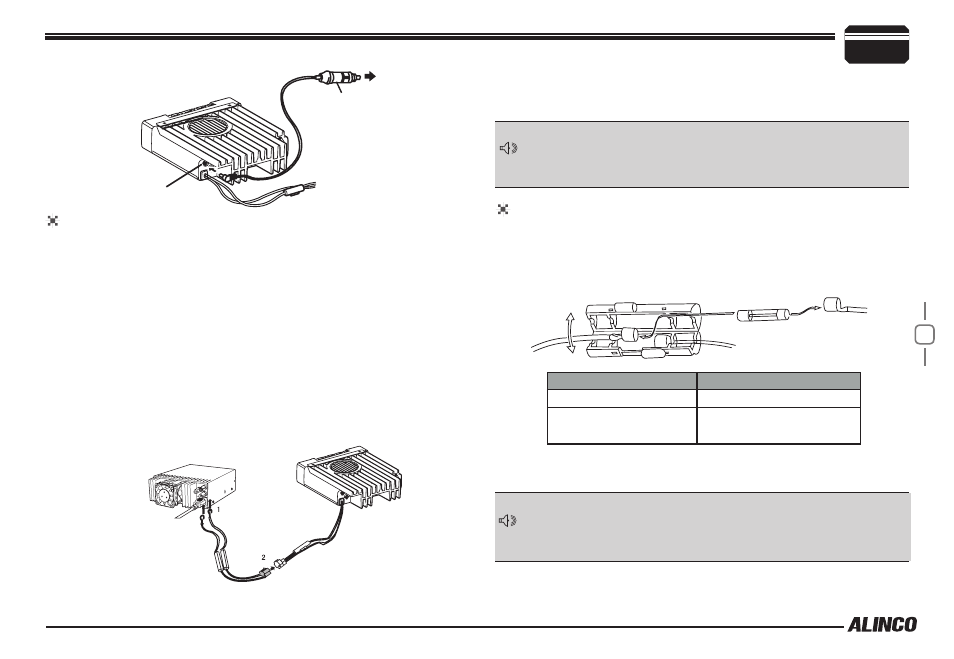

Установка и Подключение
ACC терминал
Разъём Автоприкуривателя
EDC-43 Опция
Ext. Разъём Питания
Красный
Чёрный
DC Кабель Питания с предохранителем
Регулируемый
блок питания
Предохранитель (место) Предохранитель номинал
Радиостанция
15A
Поставляемый DC
кабель питания
20A
ВАЖНО
ВАЖНО
