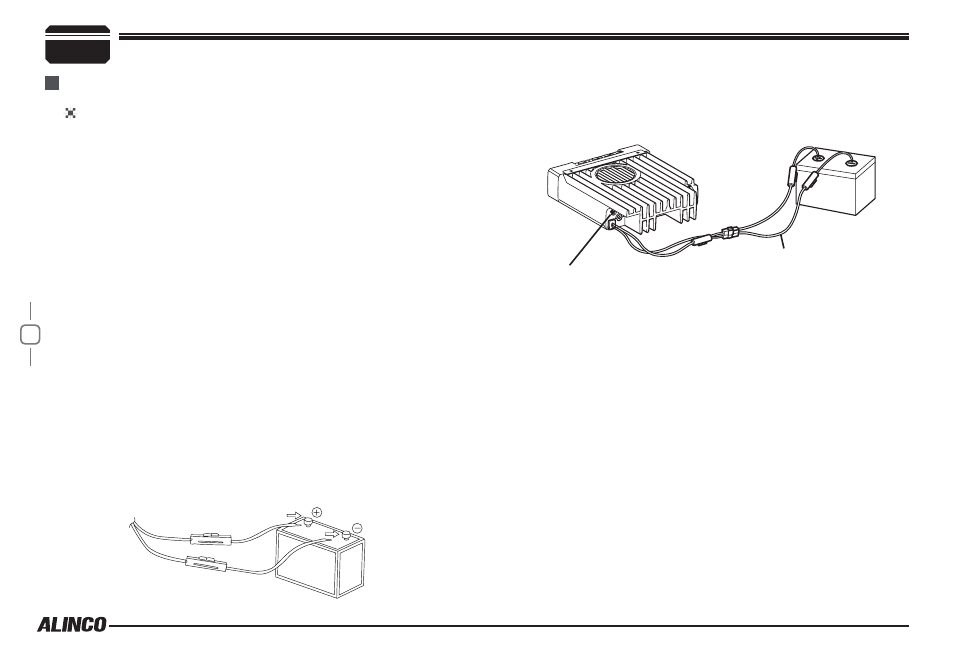

ПОДКЛЮЧЕНИЕ КАБЕЛЯ ПИТАНИЯ
МОБИЛЬНАЯ УСТАНОВКА
Автомобильный аккумулятор должен иметь номинал 12В. Никогда не
подключайте радио к аккумулятору на 24В. Используйте аккумулятор
транспортного средства на 12В, он должен иметь достаточную
мощность. Если мощность аккумулятора недостаточна, дисплей может
гаснуть при передаче и выходная мощность может сильно снизиться.
Красный
Черный
Проложите кабель питания радиостанции поставляемого в комплекте
непосредственно к клеммам аккумулятора автомобиля по кратчайшему
пути от радиостанции.
▼ Никогда не используйте гнездо прикуривателя в качестве источника
постоянного тока.
▼ Кабель по всей длине должен быть изолирован от тепла, влаги
и экранирован от генератора (высокого напряжения) системы
зажигания / кабеля.
После монтажа кабеля, во избежание попадания влаги, используйте
термостойкие ленты, чтобы связать вместе блок предохранителя.
Не забудьте закрепить весь кабель.
Для того, чтобы избежать риск короткого замыкания, пожалуйста,
отсоедините от минуса (-) батареи, а затем соедините с радио.
Убедитесь в правильности полярности подключения, подключите
кабель питания к клеммам аккумулятора, красный подключается к
положительной клемме (+), черный к отрицательной (-) клемме.
▼ Никогда не снимайте блок предохранителей с кабеля.
1.
2.
3.
4.
5. Подсоедините проводку, отсоединённую от отрицательной клеммы.
Ext. Разъём Питания
DC Кабель Питания
Подключите DC кабель радиостанции с разъёмом кабеля питания.
▼ Нажмите на разъёмы для надёжного соединения до блокировки
защёлки разъёма .
6.
При повороте ключа зажигания в положение АСС или ВКЛ с выклю-
чателем питания радиостанции, прибор включается автоматически,
и выключатель питания будет светиться. Поверните ключ зажигания
в положение ВЫКЛ или нажмите кнопку питания, чтобы выключить
радио.
Использование функции ключа зажигания ON/OFF потребляет 5mAh
тока от аккумулятора до тех пор, пока EDC-43 подключено.
При повороте ключа зажигания в положение АСС или ON (Start)
положение с радио выключено, выключатель питания светится и
погаснет, когда ключ зажигания повернут в положение ВЫКЛ. Чтобы
включить радио, нажмите кнопку питания вручную, в то время когда
она светится (ключ зажигания в положение АСС или ВКЛ).
Если требуется Вкл./Выкл. ключом зажигания, используйте опцию EDC-43
кабель (для автоприкуривателя). Подключите один из кабелей между
ACC терминал или автоприкуривателя, который работает при включении
зажигания автомобиля или ACC переключатель на транспортном
средстве и EXT Разъём Питания на задней стороне радиостанции.
7.
8.
9.
Установка и Подключение
