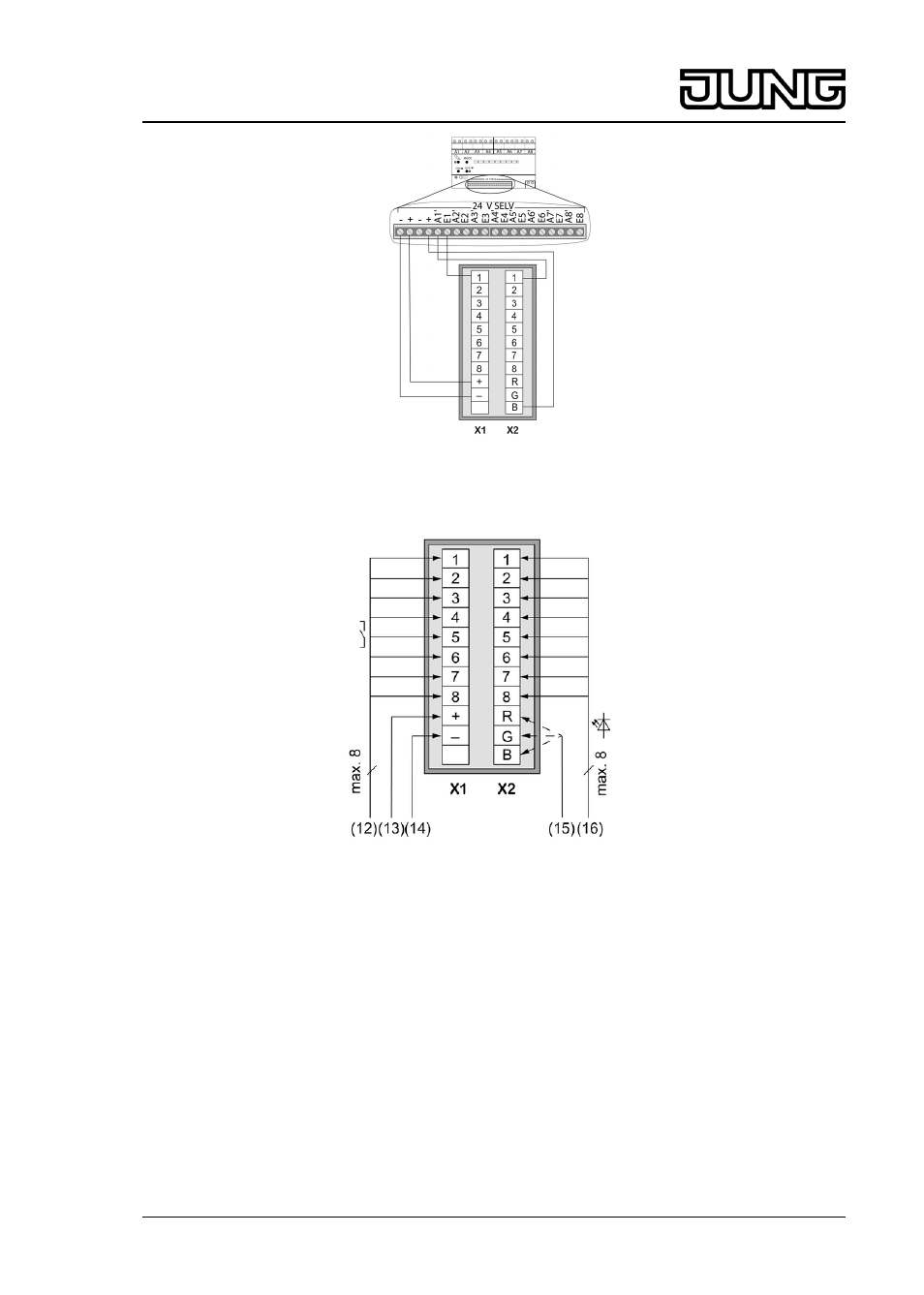

Рисунок 3: Пример подключения канала 1 со светодиодом состояния и синим
светодиодом работы.
Рисунок 4: Пример подключения модуля датчиков касания, 4-кратный
(12) Выключатель: для переключающих входов радиорелейной станции и станции свето-
регулятора E1...En
(13) для управляющего напряжения радиорелейной станции и станции светорегулятора +
(14) для управляющего напряжения радиорелейной станции и станции светорегулятора –
(15) Светодиод работы, красного, зеленого или синего цвета: для управляющего напря-
жения радиорелейной станции и станции светорегулятора +
(16) Светодиоды состояния: для выходов управления радиорелейной станции и станции
светорегулятора A1'...An'
4/7
32587903
J:0082587903
25.06.2013
Сенсорные кнопки 24 V AC/DC
