Монтаж и подключение прибора

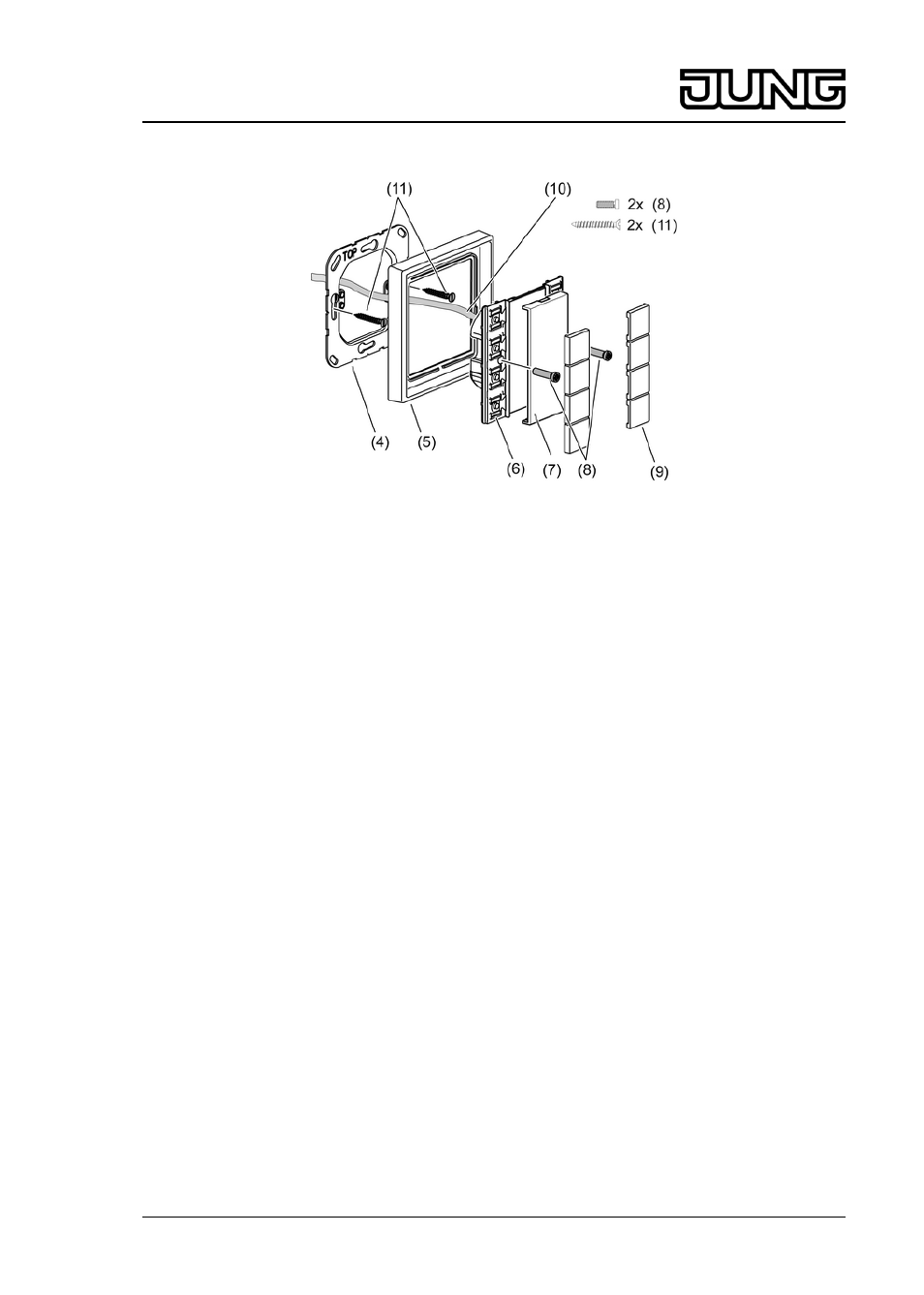

Рисунок 2: Пример монтажа модуля датчиков касания, 4-кратный
(4) Опорное кольцо
(5) Рамка
(6) Модуль датчиков касания
(7) Крышка поля для надписи
(8) Крепежные винты, пластмасса
(9) Кнопки
(10) Соединительный провод, макс. 19-жильный
(11) Винты розетки
i Подключить светодиод работы, красного, зеленого или синего цвета на выбор.
o Опорное кольцо (4) установить в правильном положении на розетку прибора. Соблю-
дать маркировку TOP = Верх. Использовать исключительно прилагаемые винты для
розеток (11).
o Установите рамку (5) на опорное кольцо.
i Клеммы не предназначены для шлейфования.
o Подключить модуль датчиков касания (6) в соответствии с примером подключения к
радиорелейной станции или станции светорегулятора (рисунок 3)(рисунок 4).
