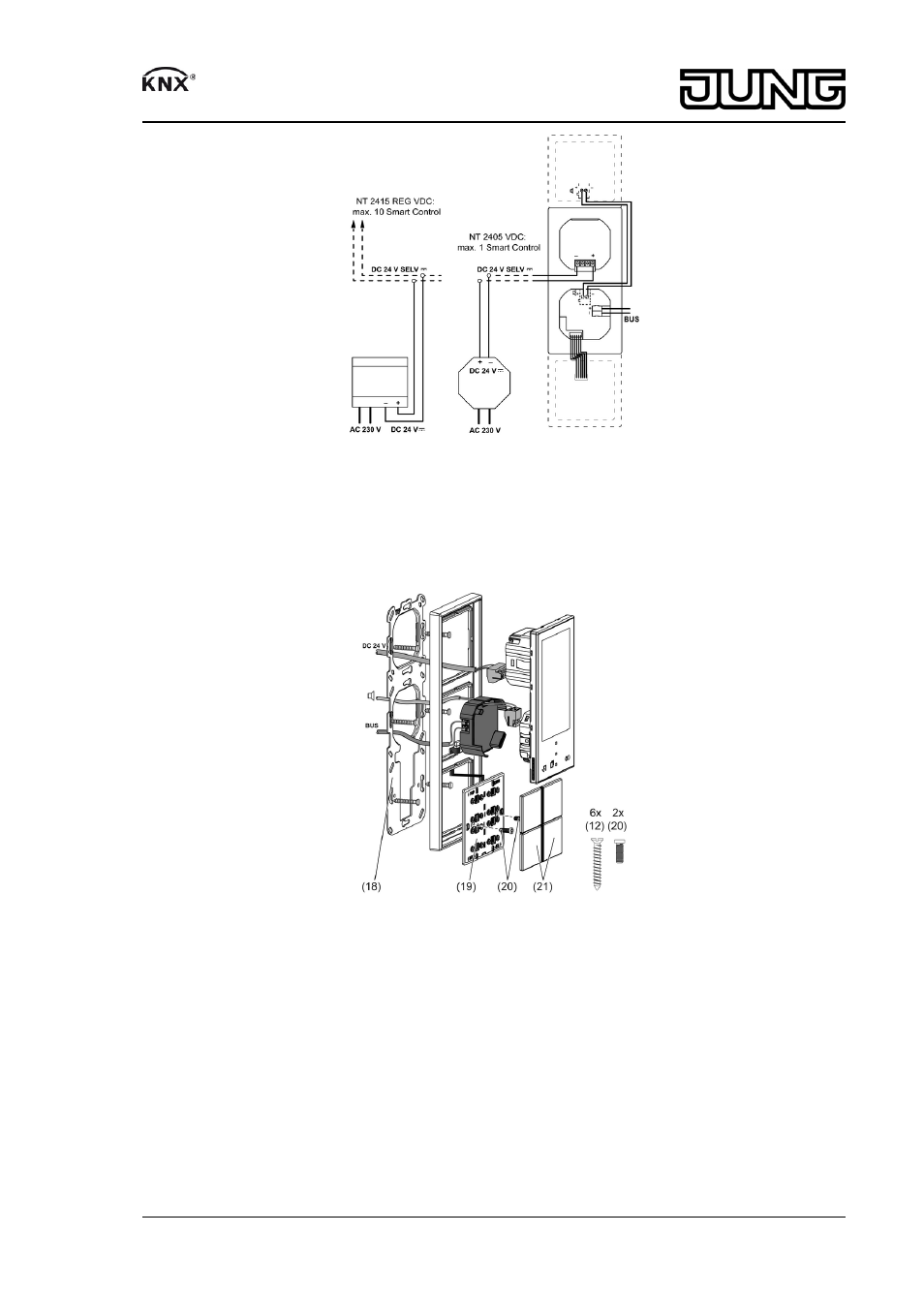

Рисунок 5: Пример подключения
Монтаж и подключение прибора с расширительным модулем датчиков касания
При монтаже с расширительным модулем датчиков касания необходимо дополнительно
учитывать следующее:
Рисунок 6: Монтаж с расширительным модулем датчиков касания
(18) Тройное опорное кольцо
(19) Расширительный модуль датчиков касания
(20) Винты для крепления расширительного модуля датчиков касания (пластик)
(21) Комплект кнопок для расширительного модуля датчиков касания
При монтаже с расширительным модулем датчиков касания используйте тройное опор-
ное кольцо (18).
Отдельная розетка для расширительного модуля датчиков касания не требуется. В этом
случае винты (20) следует утопить в стену, например, в отверстия ø 6 x 10 мм. Исполь-
зуйте опорное кольцо в качестве шаблона для сверления отверстий.
Для крепления расширительного модуля датчиков касания используйте исключительно
прилагаемые пластиковые винты (20).
