Инструкция по эксплуатации JUNG SC1000KNX
Страница 5
(9) Соединительная клемма для модуля динамика: для будущих расширительных моду-
лей
(10) Подключение модуля связи

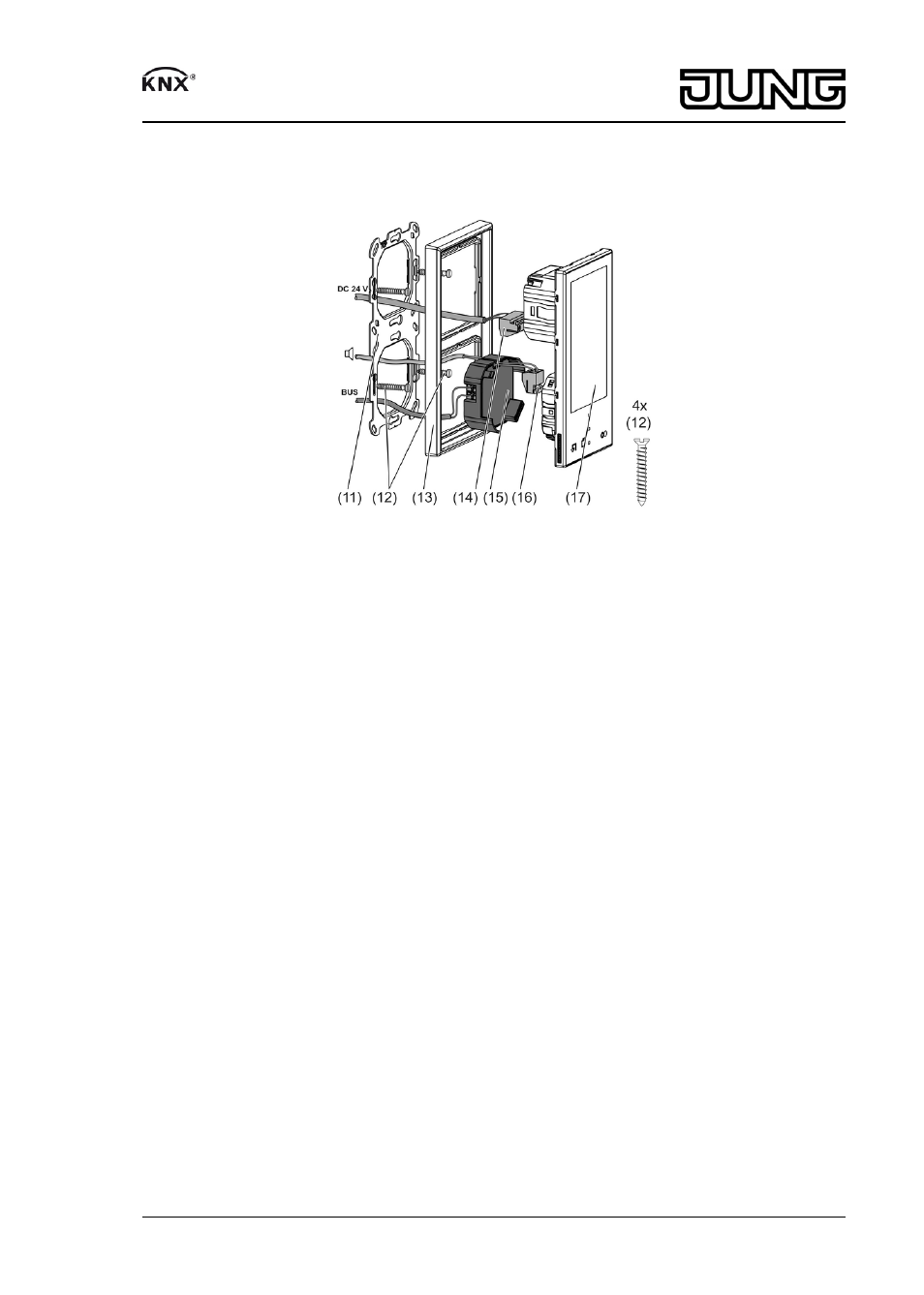

Рисунок 4: Монтаж
(11) Опорное кольцо
(12) Винты розетки
(13) Рамка
(14) Подключение питающего напряжения
(15) Модуль связи
(16) Подключение внешних динамиков
(17) Основной прибор Smart Control
Рекомендуемая монтажная высота: 1,40 м.
Монтаж в две розетки для скрытого монтажа или в одну двойную розетку прибора. Реко-
мендация: используйте глубокие розетки.
При монтаже дополнительных модулей, например, расширительного модуля датчиков ка-
сания или модуля динамика, при необходимости используйте дополнительные розетки.
Монтаж исключительно с рамкой из серии LS или с FD-дизайном.
o Установите опорное кольцо (11) на розетку для скрытого монтажа. Соблюдайте мар-
кировку TOP = OBEN. Используйте прилагаемые винты для розеток (12).
o Установите рамку (13) на опорное кольцо.
o Подсоедините питающее напряжение к зажиму (14) и подключению (8). Соблюдайте
полярность.
o При монтаже с модулем динамика: подсоедините соединительный провод к зажиму
(16) и вставьте в разъем для подключения (9).
o Правильно расположите модуль связи (15) на тыльной стороне панели Smart Control
и зафиксируйте со щелчком. Проведите провод динамика через предусмотренный
для этого желобок на модуле связи.
o Подсоедините провод шины к разъему для шины на модуле связи.
o Осторожно вставьте в опорное кольцо Smart Control (17) с модулем связи (15) и за-
фиксируйте со щелчком.
5/8
82577503
J:0082577503
11.06.2012
Smart Control
