Усилитель KNX Multiroom
5
L R L R L R L R L R L R L R L R
L R L R
Matrix
L R L R L R L R
25
23
24
26

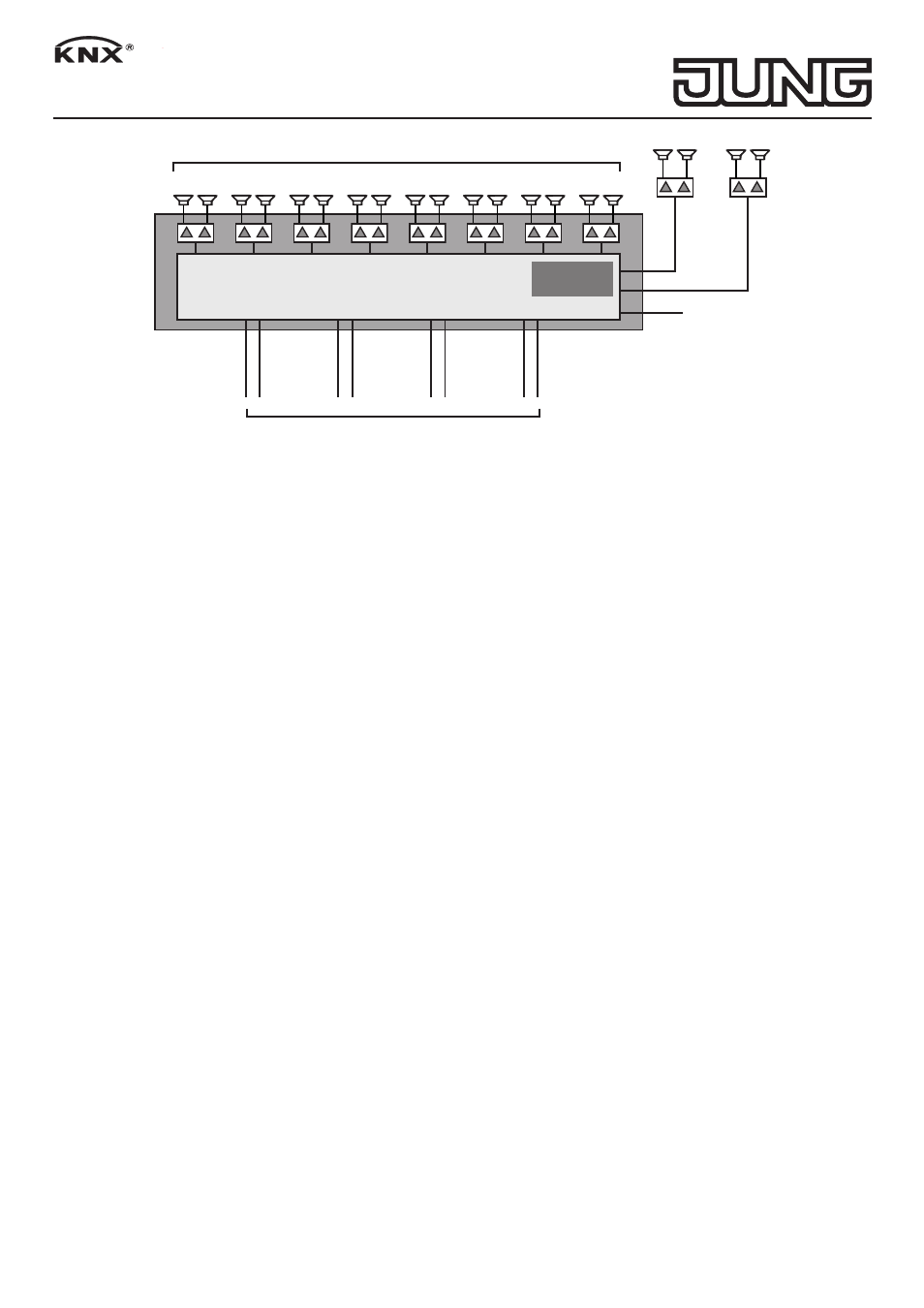

Рис.4.: Схема подключения усилителя Multiroom 4.8
23: Выходы динамиков для зон 1–4/8
24: NF-входы 1–4
25: NF-выходы NF1 для зоны 1, NF2 для зоны 2
26: Разъем KNX
Подключения
Подключение динамиков
К усилителю Multiroom могут подключаться только те динамики, которые обладают следующими пара-
метрами:
Допустимая нагрузка: мин. 30 Вт
Сопротивление: 8 Ом
Кабели динамиков подключаются с помощью винтовых клемм. Такие клеммы позволяют осуществлять
подключение проводов до 2,5 мм².
Аудиовыходы (NF)
Дополнительно к выходам динамиков также выдаются аудиосигналы без усиления. Такие сигналы мо-
гут затем подаваться на внешние усилители. Существует два таких аудиовыхода:
Аудиосигнал зоны 1 (стерео)
Аудиосигнал зоны 2 (стерео)
Эти NF-сигналы связаны с теми же объектами коммуникации KNX, что и выходы усилителей.
Аудиовходы (NF)
Через 4 аудиовхода NF (стерео-гнезда сinch) подключаются аудиовыходы внешних воспроизводящих
устройств.
Эти сигналы аудиовходов могут использоваться на всех встроенных каскадах усилителей (до 8 усили-
телей).
Порт KNX
Подключение к шинной системе KNX осуществляется с помощью винтовых клемм.
Сетевое питание
Напряжение питания подключается через разъем слаботочных устройств.
