Усилитель KNX Multiroom
4
Информация для профессиональных электриков
Монтаж и электроподключение
!
ОСТОРОЖНО!
Опасность поражения электрическим током при прикосновении к токоведущим деталям
в месте монтажа.
Удар электрическим током может привести к летальному исходу.
Перед проведением работ с устройством необходимо отключить устройство и изолиро-
вать находящиеся в непосредственной близости токоведущие детали!
Подключение и монтаж устройства
Монтаж осуществляется на 19-дюймовой стойке. Для монтажа необходима одна свободная розетка
SCHUKO®.
• Подключите провод шины.
• Подключите NF-входы и выходы динамиков.
• Подключите провод сетевого напряжения.
i Доступ к кнопке и светодиоду программирования, а также к интерфейсам возможен только с задней
стороны устройства. По возможности перед окончательным монтажом введите в устройство физиче-
ский адрес и загрузите прикладное ПО.
L R L R L R L R
Matrix
L R L R L R L R
23
24
26
L R L R
25

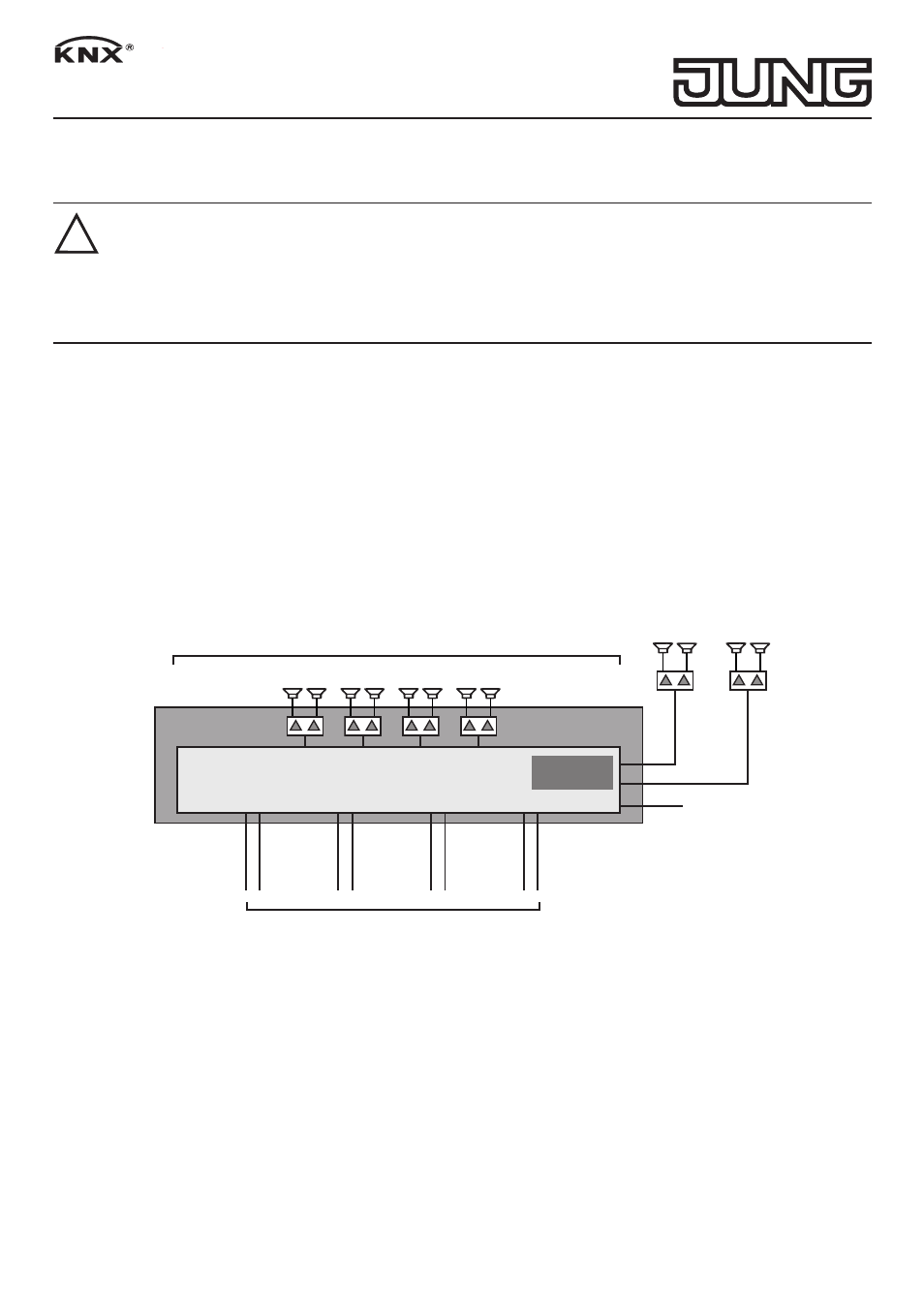

Рис.3.: Схема подключения усилителя Multiroom 4.4
