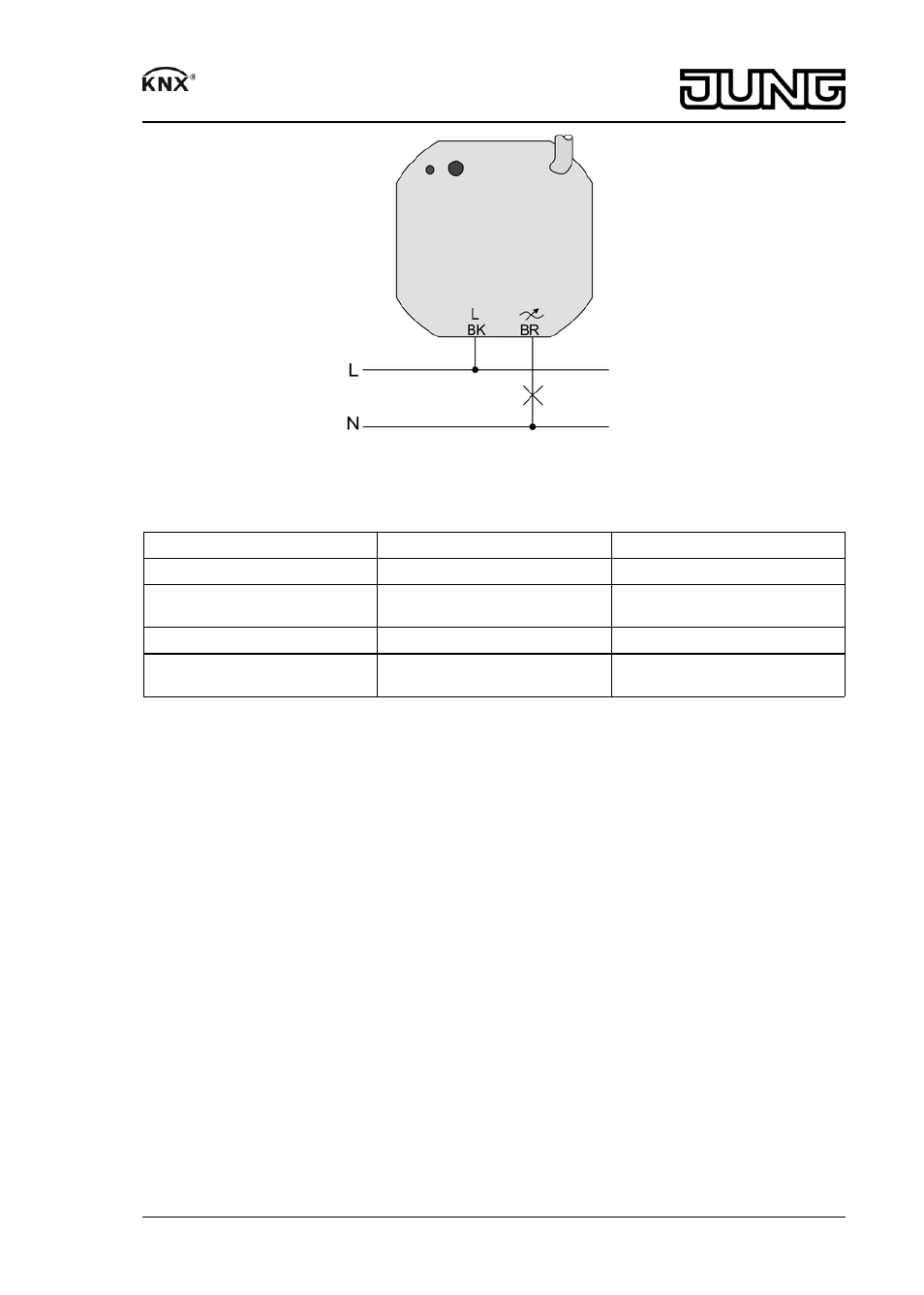

Рисунок 5: Соединительный кабель
Функция входов 1 и 2 в соответствии с заводской настройкой
Вход
Замыкающий контакт
Выход
1
короткое нажатие
включить свет 100 %
1
длительное нажатие
плавная регулировка "све-
тлее"
2
короткое нажатие
выключить свет
2
длительное нажатие
плавная регулировка "тем-
нее"
4.2 Ввод в эксплуатацию
Загрузить адрес и прикладное программное обеспечение
o Включить подачу напряжения на шину.
o Присвоить физический адрес и загрузить в устройство пользовательскую программу.
o Записать физический адрес на этикетке устройства.
5 Приложение
5.1 Технические характеристики
Номинальное напряжение
AC 230 В ~
Частота сети
50 / 60 Гц
Условия окружающей среды
Температура окружения
-5 ... +45 °C
Температура хранения / транспортировки
-25 ... +70 °C
Вид контакта
ε, MOSFET
Общая потребляемая мощность
Лампы накаливания
50 ... 210 Вт
Галогеновые лампы высокого напряжения
HV
50 ... 210 Вт
Индуктивные трансформаторы
50 ... 210 ВА
Трансформаторы Tronic
50 ... 210 Вт
Смешанные нагрузки
омический-индуктивный
50 ... 210 ВА
омический-емкостный
50 ... 210 Вт
Емкостный-Индуктивный
не допускается
5/7
82576313
J:0082576313
02.08.2013
Универсальный диммер, 1 канал, 50-210 W/VA
