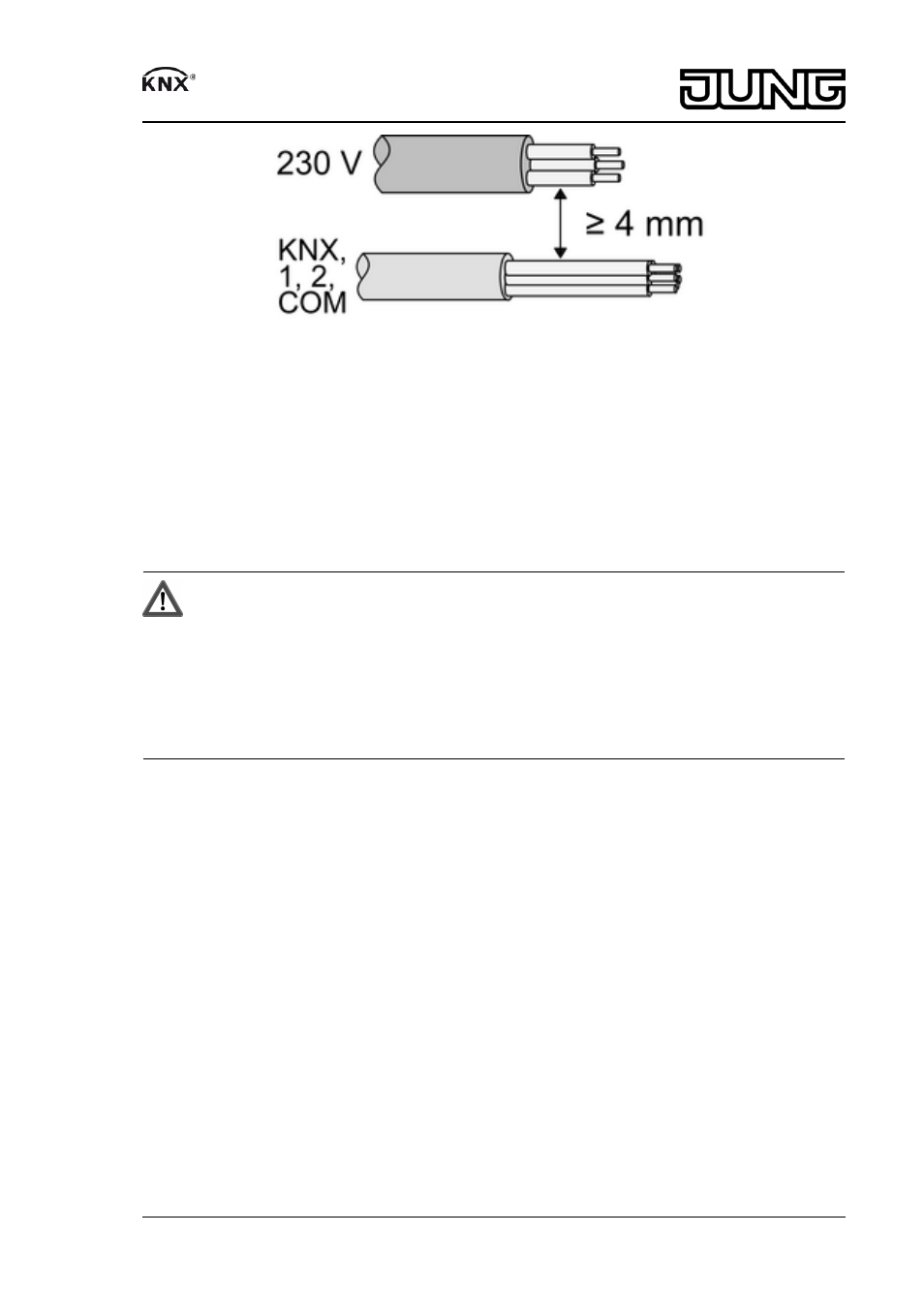

Рисунок 4: Интервал между сетевым и монтажным проводом
Минимальное расстояние между сетевым напряжением и кабелями шин/вспомогатель-
ных узлов локальных сетей: 4 мм (рисунок 4).
Допустимая общая нагрузка, включая потерянную мощность трансформатора.
Использовать индуктивные трансформаторы с номинальной нагрузкой не менее 85 %.
Смешанные нагрузки с индуктивными трансформаторами: омическая нагрузка
макс. 50 %.
Безупречная работа только с электронными трансформаторами производства нашей ком-
пании или с индуктивными трансформаторами с возможностью плавной регулировки яр-
кости освещения.
ОСТОРОЖНО!
Опасность повреждения из-за смешанных нагрузок.
Возможно нарушение диммера и нагрузки.
Не следует одновременно подключать к одному входу диммера емкост-
ные нагрузки (например, электронные трансформаторы) и индуктивные
нагрузки (например, индуктивные трансформаторы).
Не следует одновременно подключать к одному входу диммера индуктив-
ные трансформаторы и светодиоды высокого напряжения или компакт-
ные люминесцентные лампы.
o Подключить нагрузку (рисунок 5). Использовать прилагаемые вставные клеммы с
пружинными зажимами. Гибкие концы проводов должны быть лужеными.
o Подключить прибор к KNX.
o При необходимости подключить гальванически развязанные контакты к входам (ри-
сунок 2).
o Установить прибор в монтажную коробку.
