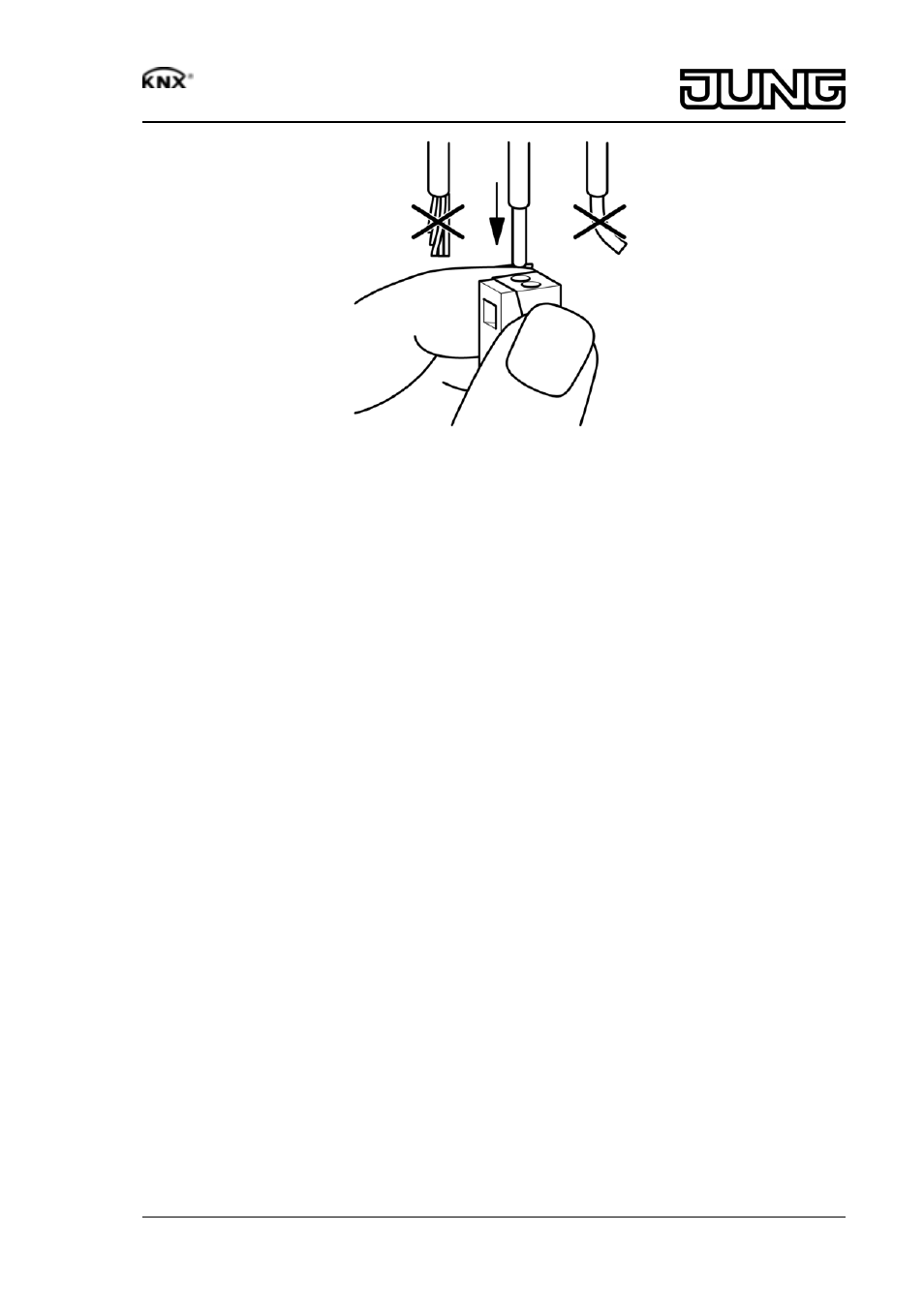

Рисунок 8: Подсоединение однопроводного кабеля
o Однопроводной кабель вставить до упора в круглое отверстие на стороне монтажа
(рисунок 8).
4.2 Ввод в эксплуатацию
Загрузить адрес и прикладное программное обеспечение
o Подать напряжение на шину.
o Присвоить физический адрес и загрузить прикладное программное обеспечение в
прибор.
o Запишите физический адрес на этикетке на приборе.
5 Приложение
5.1 Технические характеристики
Питание
Номинальное напряжение
AC 230 / 240 V ~
Частота сети 50 / 60 Гц
Напряжение переключения AC 250 V переменного тока
Условия окружающей среды
Температура окружения
-5 ... +45 °C
Температура хранения / транспортировки -25 ... +70 °C
Выход на системе отопления
Вид выхода
Полупроводник (Triac), ε
Ток переключения 5 ... 25 мA
Ток включения макс. 600 мA (2 с)
Количество приводов на один выход макс. 2
Линия шины управления и входы
Линия шины управления (заранее подгото-
вленная)
YY6x0,6
Вид входа гальванически развязанный
Общая длина провода для вспомогательных
узлов локальных сетей макс. 5 м
Напряжение запроса, входы вспомогатель-
ных узлов локальных сетей ок. 5 V
Размеры Ø×В 53×28 мм
Вид подсоединения Соединительные зажимы (прилагаются)
однопроводной 1.0 ... 2.5 мм²
мощности системой KNX
6/7 82573603
J:0082573603 15.05.2009
Актуатор отопления с интерфейсом сухих контактов
