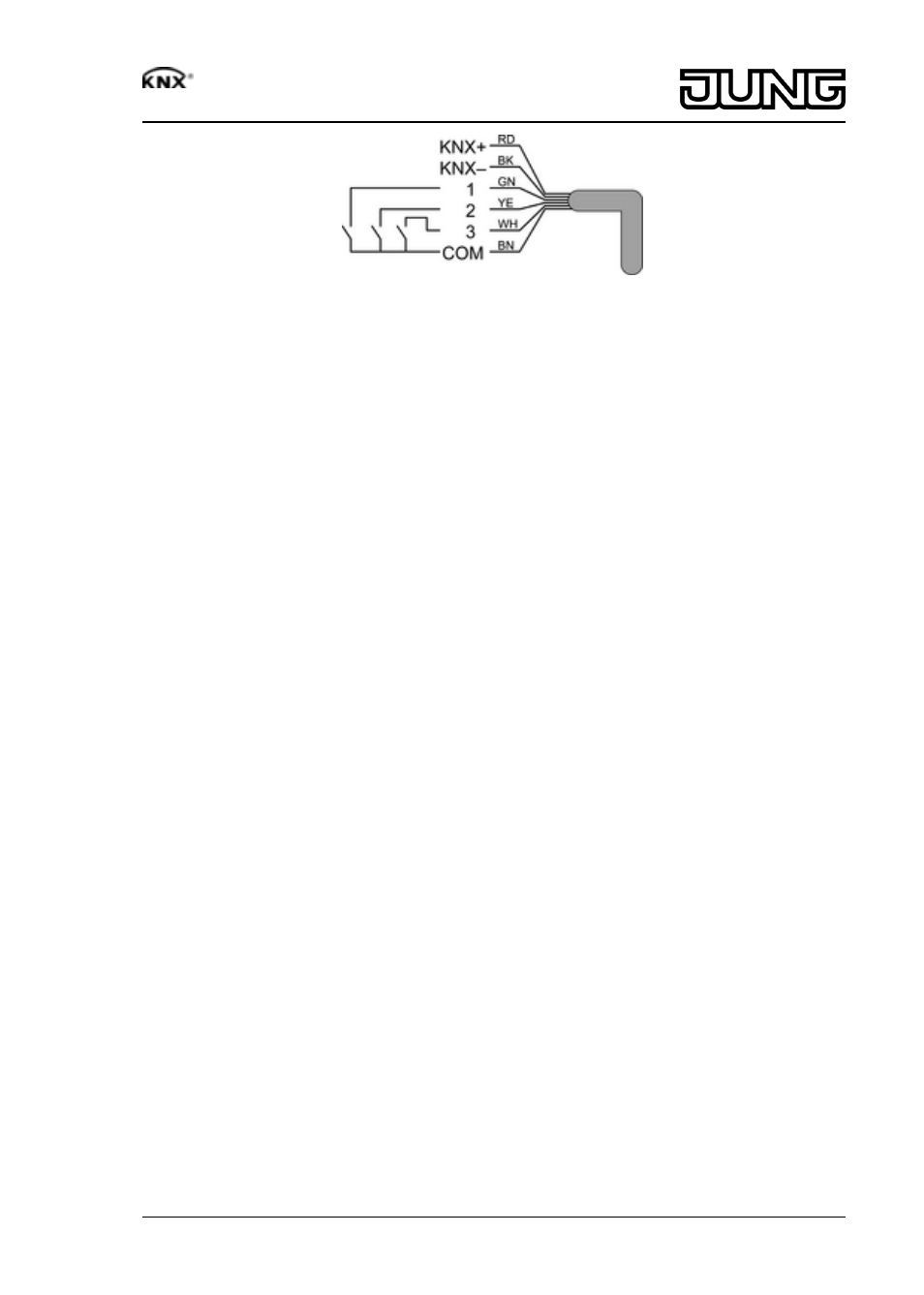

Рисунок 2
Расположение выводов линии шины управления
RD, красный: KNX+
BK, черный: KNX–
GN, зеленый: вход 1
YE, желтый: вход 2
WH, белый: вход 3
BN, коричневый: входы COM 1...3
3 Функция
Системная информация
Данный прибор является продуктом для системы KNX и соответствует директивам KNX.
Условием для понимания являются детальные специальные знания, полученные в про-
цессе обучения по системе KNX.
Функционирование прибора зависит от программного обеспечения. Подробная информа-
ция о версиях программного обеспечения и соответствующем наборе функций, а также о
самом программном обеспечении содержится в базе данных продукции производителя.
Проектирование, установка и ввод в эксплуатацию прибора осуществляются с помощью
программного обеспечения, сертифицированного KNX. Полная функциональность с про-
граммным обеспечением пуска в эксплуатацию KNX, начиная с версии ETS3.0d.
Актуальные версии базы данных по продукции, технические описания, а также програм-
мы для конвертирования и прочие вспомогательные программы Вы всегда можете найти
на нашем Интернет-сайте.
Использование по назначению
-
Переключение электротермических сервоприводов
-
Монтаж в розетку прибора в соответствии с DIN 49073
-
Подсоединение с помощью приложенных соединительных зажимов
Свойства
-
Управление электротермическими сервоприводами
-
Три двоичных ввода для гальванически развязанных контактов, можно использовать
в качестве вводов вспомогательных узлов локальных сетей для управления на ме-
сте.
-
Питание через шину, дополнительное напряжение питания не требуется
-
Режим переключения или режим ШИМ
-
Сервоприводами можно управлять с помощью параметра "открыто при отсутствии
тока" или "закрыто при отсутствии тока"
-
С защитой от перегрузок и коротких замыканий
-
Защита от заедания вентилей
-
Принудительная уставка
-
Можно установить параметры циклического контроля входящих сигналов.
i Режим ШИМ: у электротермических сервоприводов есть только положения "открыто"
и "закрыто" В режиме ШИМ путем включения и выключения в течение времени цикла
привода обеспечиваются в известной степени постоянные параметры.
