JUNG 2098REGHE - Инструкция (Страница 8)

o Вставить защитную крышку поверх клеммы шины и зафиксировать со щелчком (рису­
нок 6).
Снятие защитной крышки

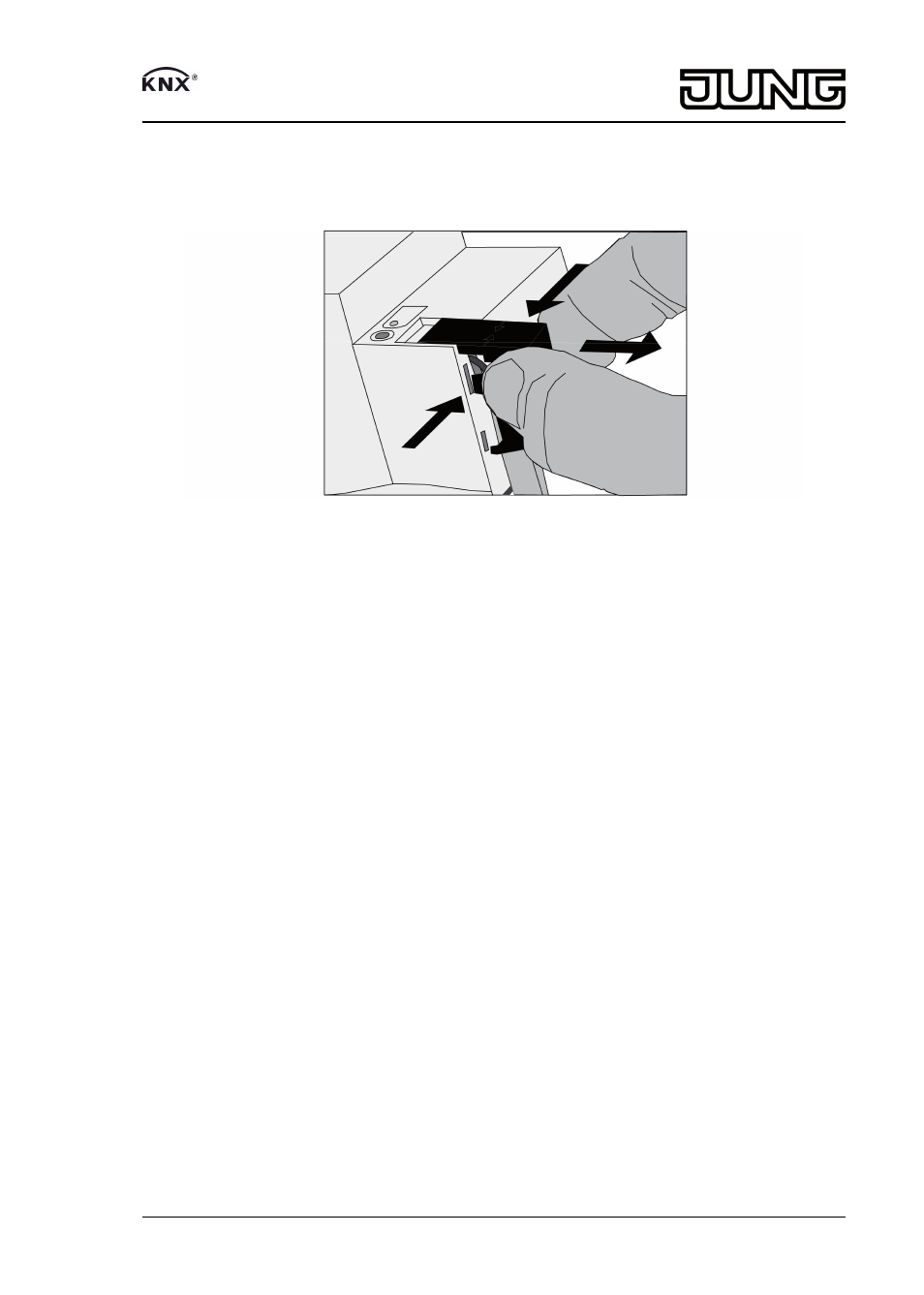

Рисунок 7: Снятие защитной крышки
o Надавить на защитную крышку сбоку и снять ее (рисунок 7).
5.2 Ввод в эксплуатацию
Загрузить адрес и прикладное программное обеспечение
o
Включить сетевое напряжение.
o Включить подачу напряжения на шину.
o Присвоить физический адрес и записать его на этикетке устройства.
o Ввести систему DALI в эксплуатацию при помощи соответствующего программного
обеспечения.
i Более подробные сведения о вводе в эксплуатацию данного устройства приведены в
Технической Информации.
o Загрузить в прибор пользовательскую программу.
i Программирование невозможно без подключения к сети электропитания.
6 Приложение
6.1 Технические характеристики
Питание
Номинальное напряжение
AC 110 ... 240 В ~
Частота сети 50 / 60 Гц
Номинальное напряжение постоянного тока DC 110 ... 240 В
Теряемая мощность макс. 3 Вт
Условия окружающей среды
Температура окружения
­5 ... +45 °C
Температура хранения/транспортировки ­25 ... +70 °C
DALI
Номинальное напряжение DALI
DC 16 В (типичная)
Количество элементов DALI макс. 64
Скорость передачи данных по DALI 1,2 кбит/с
Протокол DALI EN 62386
Тип провода Провод с защитной оболочкой 230 В, напри­
мер, NYM
Длина провода DALI
8/10 82587013
J:0082587013 10.11.2014
Шлюз DALI
