Подключение прибора
Рисунок 3
Линия шины управления: тип, поперечное сечение и проведение согласно предписаниям
для 250вольтных линий. Жилы DALI и сетевого напряжения можно проложить в одной
линии, например, в силовом кабеле NYM 5х1,5 мм².
i
Элементы DALI от некоторых производителей обладают расширенной функциональ
ностью и могут, например, управляться через линию сетевого напряжения на разъ
еме DALI. При дооборудовании установленных устройств DALI удалить все соответ
ствующие устройства управления.
i
Управляющее напряжение DALI — это функциональное низкое напряжение (FELV).
Проводить монтаж таким образом, чтобы при отключении от подачи напряжения в
определенной области отключались как электропровода, так и линии DALI.
o

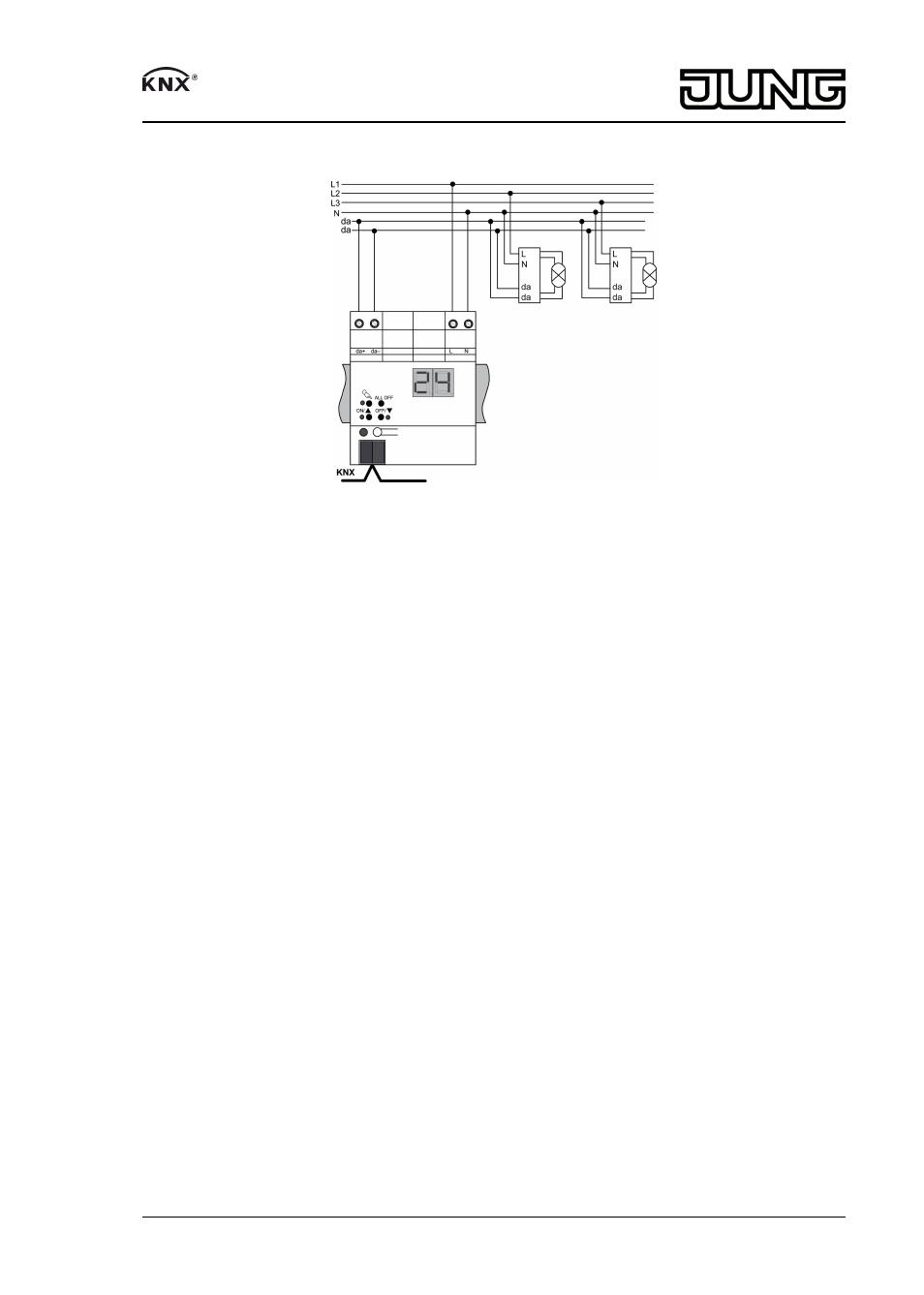

Подключите прибор, как показано на примере (рисунок 3).
o
Если несколько линейных защитных автоматов подают опасное напряжение на
устройство или нагрузку, следует соединить линейные защитные автоматы или снаб
дить их предупредительной надписью, чтобы отключение было гарантировано.
o
Подключить провод шины с соединительной клеммой.
i
Элементы DALI можно подключать к различным внешним проводникам.
Эксплуатация в системах аварийного освещения
Устройство может использоваться в системах аварийного освещения с централизован
ным и децентрализованным электропитанием.
i
Законодательные и нормативные предписания для разных стран различны. В любом
случае пользователь и/или профессиональный планировщик должны проверить со
блюдение конкретных предписаний.
В системах аварийного освещения с децентрализованным электропитанием используют
ся аварийные светильники с одной батареей и специальными элементами DALI.
i
Соблюдать количество элементов DALI в используемых аварийных светильниках.
В зданиях площадью более 2000 м² следует использовать системы аварийного освеще
ния с централизованным электропитанием. В зависимости от диапазон функций, система
аварийного освещения может питать только аварийные светильники (рисунок 4), или
электропитание может подаваться еще и на устройство KNX и шлюз DALI (рисунок 5). В
последнем случае шлюз DALI в аварийном режиме может посылать соответствующие со
общения о неисправностях в центральный пункт управления и в другие шлюзы DALI, име
ющиеся в установке.
