Элементы управления и индикаторы
Система Powermax45 имеет выключатель, регулировочную рукоятку силы тока, рукоятку регулятора давления,
переключатель режима, 4 светодиодных индикатора, а также светодиод давления газа. Описание этих
компонентов приведено ниже.

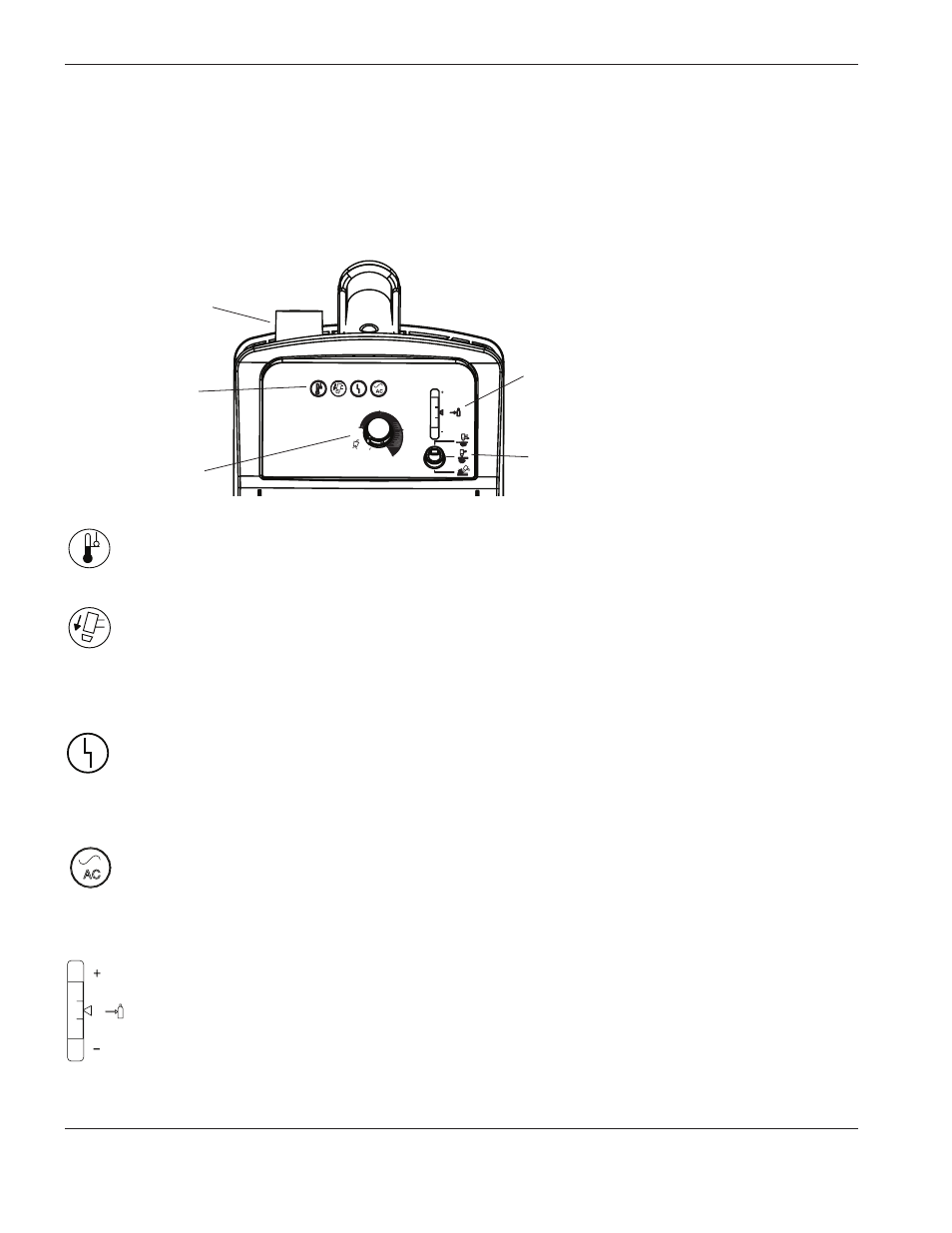

Средства управления и светодиоды на передней панели
40
20
45
AMPS
0
Светодиод включения питания (зеленый)
Включение этого светодиода означает, что переключатель питания установлен на I (вкл), и условия
отключения блокировки выполнены.
AC
Светодиод температуры (желтый)
Если этот светодиод горит, то это свидетельствует о том, что температура источника тока вышла за
пределы допустимого диапазона.
Рукоятка
регулятора
давления
Светодиодные
индикаторы
Светодиод давления
газа и полоса давления
Переключатель
режимов
Регулировочная
рукоятка силы
тока
Светодиод сбоя (желтый)
Его свечение означает, что имеется сбой в источнике тока. Некоторые неисправные состояния будут
причиной мерцания одного или нескольких светодиодов. Сведения об этих состояниях неисправности,
а также о том, как их исправить см. в теме Поиск и устранение неисправностей в Разделе 5.
Светодиод колпачкового датчика резака (желтый)
Если этот светодиод горит, то это свидетельствует о том, что расходные детали имеют недостаточное
крепление, неправильно установлены или отсутствуют. Сведения о возможных неисправных состояниях,
см. в теме Поиск и устранение неисправностей в Разделе 5. Если этот светодиод горит, то питание
необходимо отключить (OFF), правильно установить расходные детали и снова включить (ON) систему
для сброса данного светодиода.
Светодиод давления газа и полоса давления (желтая/зеленая)
Если светодиод на полосе давления горит зеленым и расположен в ее центре, то давление газа для
режима резки, выбранного переключателем режима, установлено правильно. Если для выбранного
режима давление слишком велико, индикатор в полосе давления будет расположен выше ее
середины. Если давление слишком низкое, индикатор будет находиться ниже середины полосы
давления. В крайнем верхнем и крайнем нижнем положении на строке индикатор горит желтым.
Если индикатор находится в крайней нижней части полосы и мигает, то давление газа ниже
минимально необходимого давления.
