Техническое обслуживание
HPR260XD Auto Gas —
80635J, 2-я редакция
5-53
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV 7
SV15
SV5
SV6
P2
P1
P3
P4

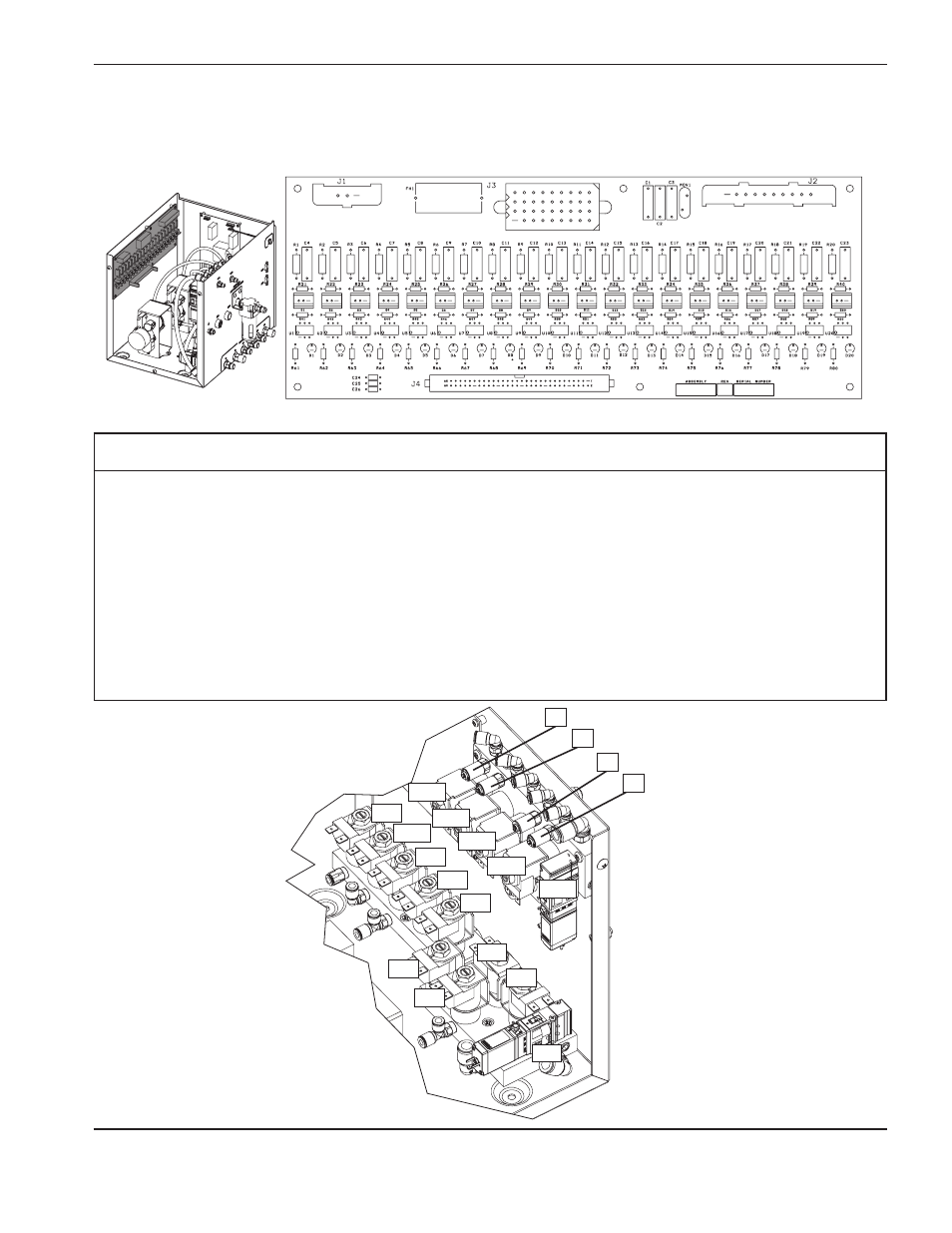

система выбора, плата PCB3 оправки клапана переменного тока
SV4
Светодиод Наименование
сигнала
Цвет
Светодиод Наименование сигнала
Цвет
D1
SV1
Красный
D11
SV11
Красный
D2
SV2
Красный
D12
SV12
Красный
D3
SV3
Красный
D13
SV13
Красный
D4
SV4
Красный
D14
SV14
Красный
D5
SV5
Красный
D15
SV15
Красный
D6
SV6
Красный
D16
Выпускной электромагнит
дозировочной системы
Красный
D7
SV7
Красный
D17
Закрыт MV1
Красный
D8
SV8
Красный
D18
Открыт MV1
Красный
D9
SV9
Красный
D19
Закрыт MV2
Красный
D10
SV10
Красный
D20
Открыт MV2
Красный
