Эксплуатация
HPR260XD Auto Gas —
80635J, 2-я редакция
4-25

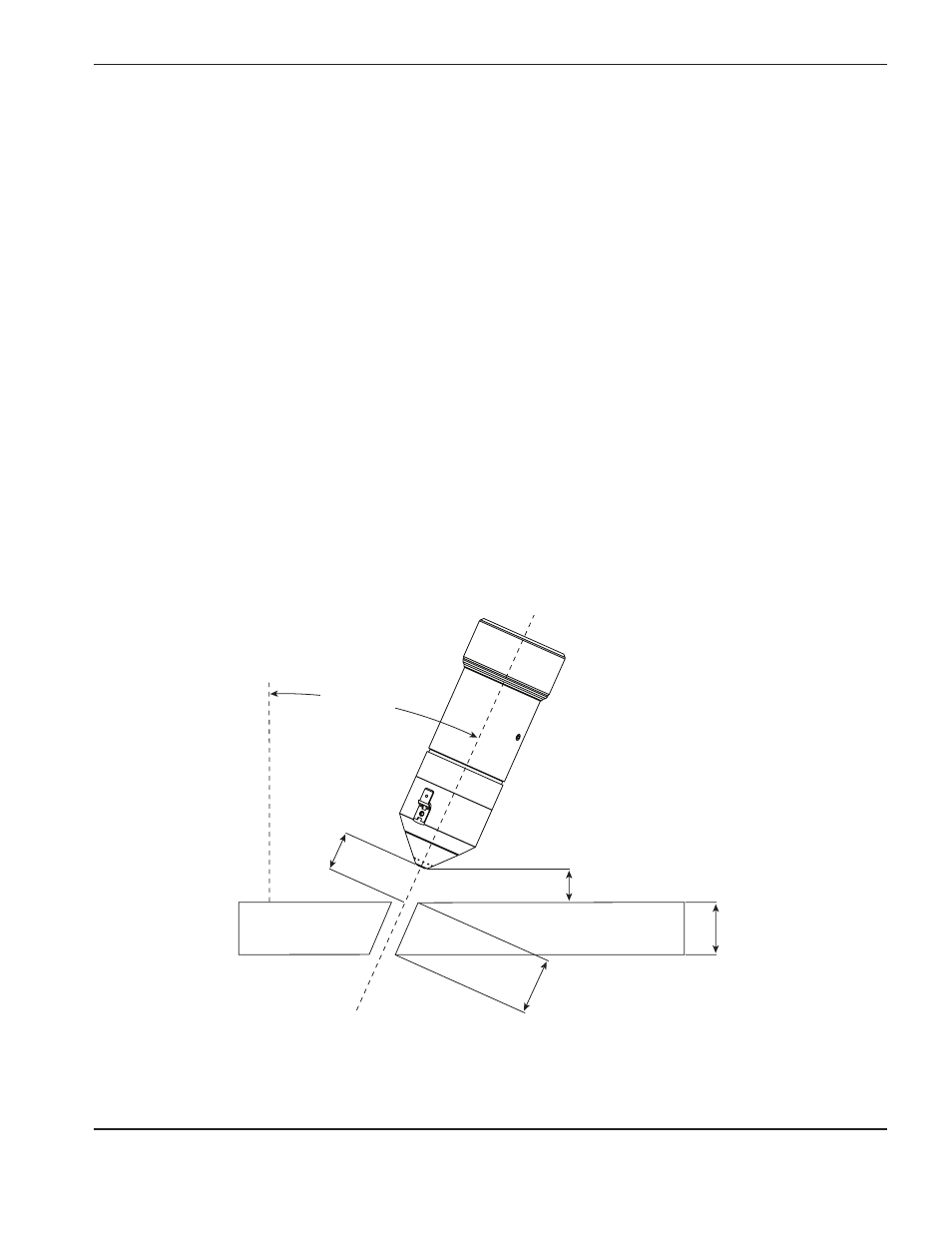

Угол скоса
Расстояние между
резаком и изделием
Осевая линия
резака
Зазор
Номинальная толщина
Эквивалентная толщина
0°
Определения, используемые при косом срезе
Угол скоса
Угол между осевой линией резака и линией, перпендикулярной заготовке. Если резак
расположен перпендикулярно к заготовке, угол скоса равен нулю. Максимальный угол
скоса составляет 45°.
Номинальная толщина
Вертикальная толщина заготовки.
Эквивалентная толщина Длина кромки резки или расстояние, на которое перемещается дуга по материалу
при резке. Эквивалентная толщина равна номинальной толщине, деленной на косинус
угла скоса. В технологической карте резки приведены значения эквивалентной
толщины.
Зазор
Расстояние по вертикали от самой нижней точки резака до поверхности заготовки.
Расстояние между
резаком и изделием
Расстояние по прямой от центра выпуска резака до поверхности заготовки,
измеряемое по осевой линии резака. В технологической карте резки приведен
диапазон расстояний между резаком и изделием. Самое низкое значение относится
к прямой резке (угол скоса = 0°). Самое высокое значение относится к косому срезу
под углом 45° с зазором в 3 мм.
Дуговое напряжение
Значение дугового напряжения зависит от угла скоса и наладки системы резки.
Значение дугового напряжения в одной системе может отличаться от настройки
в другой системе даже при одинаковой толщине заготовки. В технологических картах
косого среза отсутствуют значения дуговых напряжений для косого среза.
