FCD FCAIM0100-02 Руководство по установке, эксплуатации и обслуживанию регулирующего клапана Mark 100 6

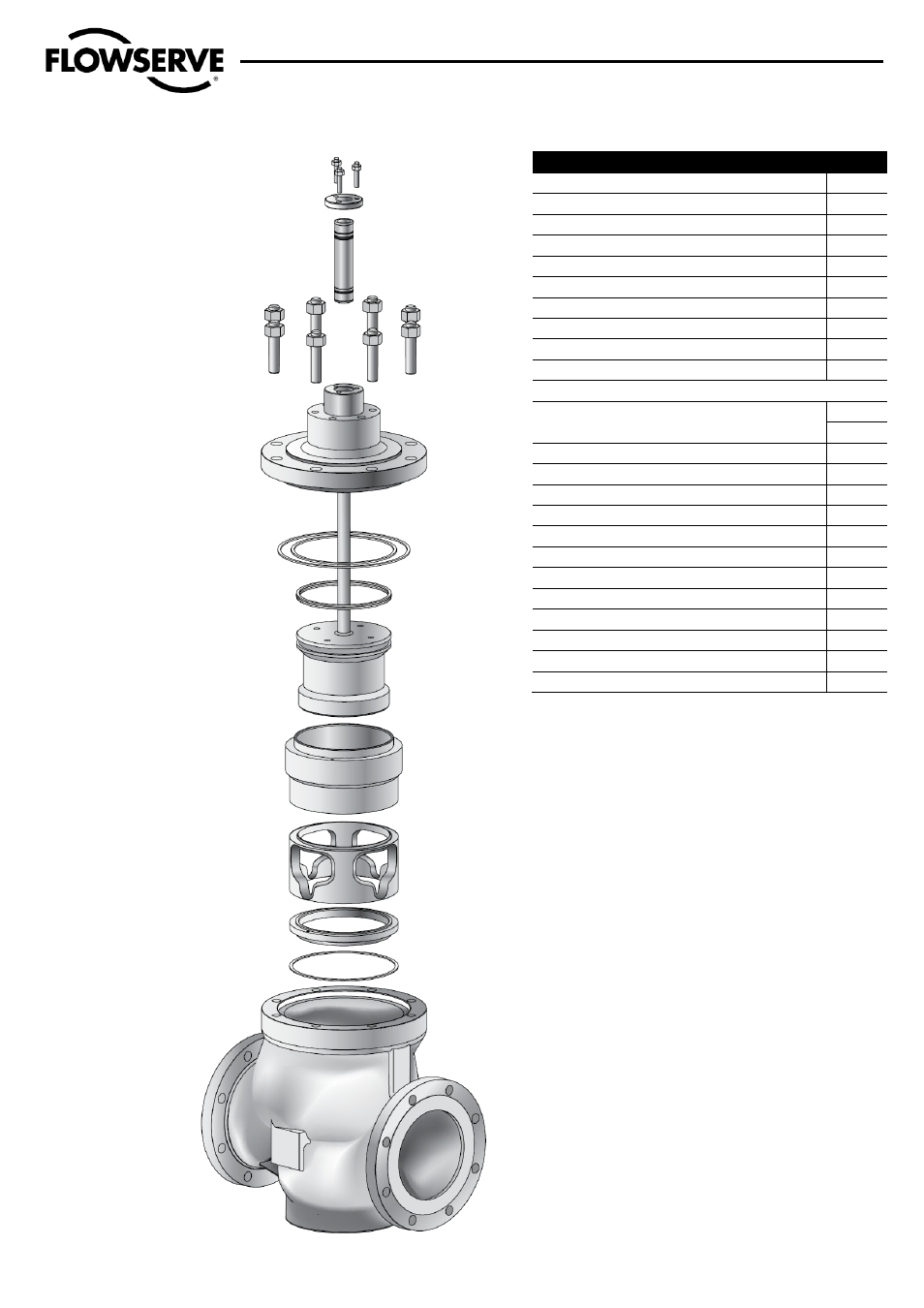

Рис. 1: Изображение клапана в разобранном виде Перечень деталей
Наименование Поз.
Корпус 1
Седло* 20
Плунжер* 50
Шток плунжера 51
Клетка затвора 30
Гильза разгрузки плунжера от действия давления 31
Крышка 40
Прокладка седла 55
Прокладка гильзы 56
Прокладка крышки 58
Типы уплотнений
Уплотнительное кольцо
65
66
Уплотнение из ПТФЭ 65
Многоэлементное металлическое уплотнение 65
Одиноэлементное угольное уплотнение 65
Трехэлементное угольное уплотнение 65
Крышка сальника 80
Крепежные детали сальника 109, 117
Нижняя направляющая 83
Верхняя направляющая 87
Набивка 88
Втулка для защиты уплотнения от выдавливания 93
Крепежные детали корпуса 108
Промежуточные втулки сальника 94-99
(109,117) Крепежные детали крышки сальника
(80) Крышка сальника
(83, 87, 88, 93, 94-99)
Набивка, направляющие и проставки
(108) Крепежные детали корпуса
(40) Крышка
(58) Крышка и (56) Прокладка гильзы
(1) Корпус
(65) Уплотнения разгрузочной гильзы
(50) Плунжер
(31) Разгрузочная гильза
(30) Клетка затвора
(20) Седло
(55) Прокладка седла
