Системы Automax для автоматизации клапанов
Руководство по монтажу, эксплуатации и техническому обслуживанию
Конструкционные материалы:
Деталь Материалы
Корпус / крышка Алюминий, покрытый дихроматной и полиэфирной порошковой краской
Вал Нержавеющая сталь
Кулачки / шлицы Нейлон
Полусферический индикатор положения UltraDome и ротор Поликарбонат
Клеммная колодка
Нейлон - Buchanan, модель TBS
Внутренние кронштейны Нержавеющая сталь или плакированная сталь
Все внутренние крепежные детали Нержавеющая сталь или плакированная сталь
Все внешние крепежные детали Нержавеющая сталь
Полусферический индикатор положения UltraDome Лексан
Ротор Поликарбонат

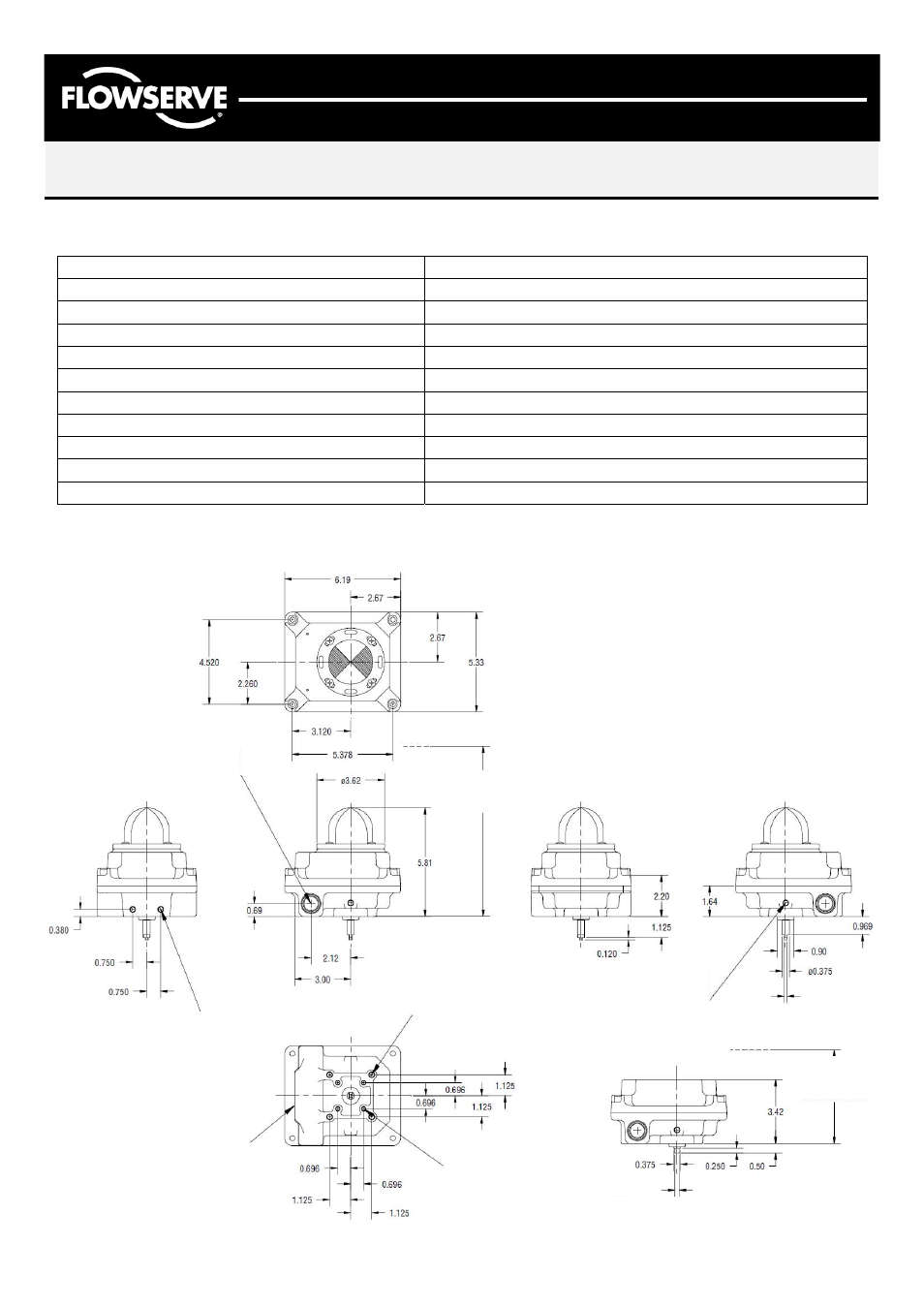

Размеры:
КАБЕЛЬНЫЕ ВВОДЫ
3/4" NPT ИЛИ M25
(С ОБЕИХ СТОРОН)
БОКОВАЯ МОНТАЖНАЯ
ПОВЕРХНОСТЬ
ВЫСОТА СВОБНОГО
ПРОСТРАНСТВА ДЛЯ
РЕГУЛИРОВКИ И ПРОВЕРКИ
НЕ МЕНЕЕ 9.09
ВЫСОТА СВОБНОГО
ПРОСТРАНСТВА ДЛЯ
РЕГУЛИРОВКИ И ПРОВЕРКИ
НЕ МЕНЕЕ 4.99
4 ОТВ.
5/16-18 UNC X ГЛУБИНА 0.35 2 ОТВ.
5/16-18 UNC X ГЛУБИНА 0.35
4 ОТВ.
M6-1 X ГЛУБИНА 0.35
ЛЫСКИ ПОД КЛЮЧ 0.250
ЛЫСКИ ПОД КЛЮЧ 0.155
(ВАЛ ПО
СТАНДАРТУ NAMUR)
5/16-18 UNC X ГЛУБИНА 0.35 ПОД
ВНЕШНИЙ ВИНТ ЗАЗЕМЛЕНИЯ
(С ОБЕИХ СТОРОН)
КОРОТКИЙ ВАЛ
