Системы Automax для автоматизации клапанов

Руководство по монтажу, эксплуатации и техническому обслуживанию

Настройка концевых выключателей

Индикатор UltraSwitch™ имеет кулачки для быстрой настройки
моментов срабатывания выключателей. Эти кулачки регулируются

без использования инструментов. Предупреждение: при

настройке индикатора, установленного в опасной зоне,
отключите питание перед снятием крышки.
Снимите крышку

и отложите ее в сторону. Поверните привод / клапан до отказа по

часовой стрелке. Отрегулируйте кулачки, используемые для
индикации положения при повороте по часовой стрелке, в

следующем порядке:

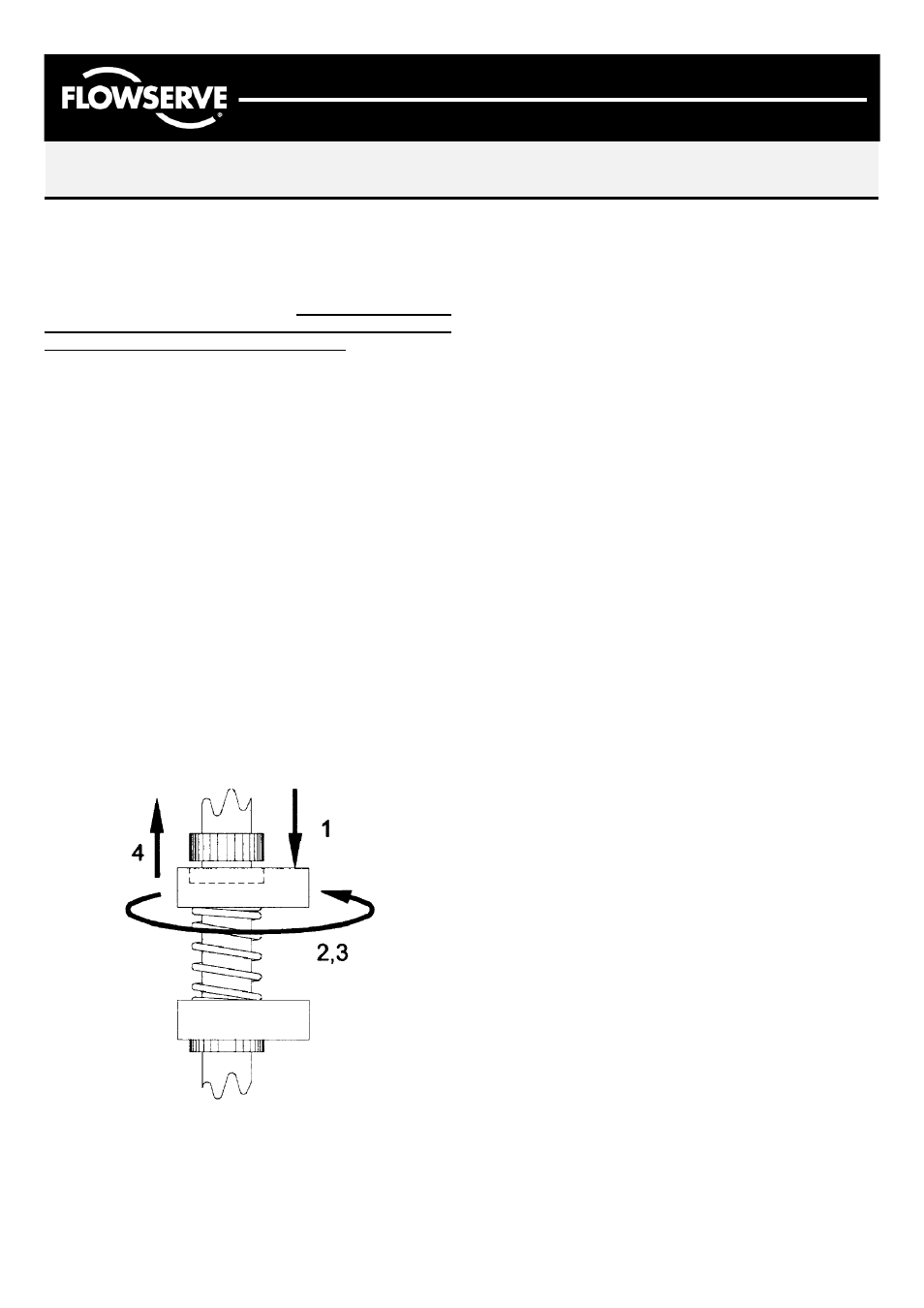

1. Нажмите на подпружиненный кулачок или потяните за него для

расцепления со шлицами.

2. Поворачивайте

кулачок

с

замыкающим

контактом,

предназначенным для индикации положения при повороте по

часовой стрелке, вместе с выключателем (или перемещайте

магнит от выключателя).

3. Продолжайте вращать кулачок по часовой стрелке до

отключения выключателя.

4. Отпустите кулачок и сочлените его со шлицами.
Поверните привод / клапан до отказа против часовой стрелки.

Отрегулируйте кулачки, используемые для индикации положения
при повороте против часовой стрелки, выполнив пп. 1 – 4, но

поворачивая кулачки против часовой стрелки.
Примечание: Заводские установки будут следующие: верхний

выключатель = CW - поворот по часовой стрелки (замкнут),
второй выключатель = CCW - поворот против часовой стрелки

(разомкнут), третий выключатель = CW - поворот по часовой

стрелке и четвертый выключатель = CCW - поворот против

часовой стрелки.

Точная регулировка кулчачков

Для некоторых кулачков предусматривается возможность тонкой

регулировки. Эти кулачки имеют небольшой винт в боковой
поверхности. При вворачивании и отворачивании изменяется

профиль кулачка и, соответственно, момент отключения

выключателя.

Регулировка сферического индикатора положения

UltraDome

Визуальный индикатор положения UltraDome легко установить так.

чтобы прозрачное окно индикатора соответвовало цветным

секторам на роторе. Полусферическая крышка индикатора
крепится винтами, находящимися в пазах, которые повзоляют

повернут крышку ~20°. Кроме того, крышку можно снять и
установить в новые положение, отличющиеся от исходного на 45°
и 90°. Положение ротора относительно вала можно изменить, сняв

муфту вала и повернув ротор на 90° перед сборкой. Эта операция

может потребоваться для получения требуемой ориентации

прозрачных окон при использовании индикатора с многоходовой
арматурой.

Калибровка измерителя-преобразователя с

выходным сигналом 4-20 мА

При напряжении питания 30 – 48 В пост. тока установите

перемычку на контакте H.
Установка прямого / обратного действия:
Для установки направления увеличения хода используется

двухрядный переключатель. Если сигналу 4 мА соответствует

крайнее положение при повороте по часовой стрелке, выберите

"D," если крайнее положение при повороте против часовой стрелки,
выберите "R."
Установка нуля /диапазона:
1. Подключите миллиамперметр постоянного тока к клеммам +/-.

2. Установите привод / блок выключателей в положение,

соответствующее сигналу 4 мА.

3. С помощью регулировочного потенциометра на плате обратной

связи установите ток 4 мА (для увеличения тока поворачивайте

потенциометр по часовой стрелке, для уменьшения – против
часовой стрелки).

4. Установите клапан / блок выключателей в положение,

соответствующее сигналу обратной связи 20 мА.

5. С помощью регулировочного потенциометра на плате обратной

связи установите ток 20 мА (для увеличения тока

поворачивайте потенциометр по часовой стрелке, для

уменьшения – против часовой стрелки).

6. Установки нуля и диапазона взаимозависимы. Повторяйте

пп. 1-- 5 до получения требуемого результата.

Примечание: При затруднении регулировки измерителя-

преобразователя (т.е., регулировочные потенциометры не

оказывают требуемого воздействия) начните регулировку с

помощью потенциометров, установленных в центральное
положение. Для установки в центральное положение поверните

потенциометр в одном направлении на 20 оборотов, а затем в

обратном направлении на 10 оборотов.
