設置する
●

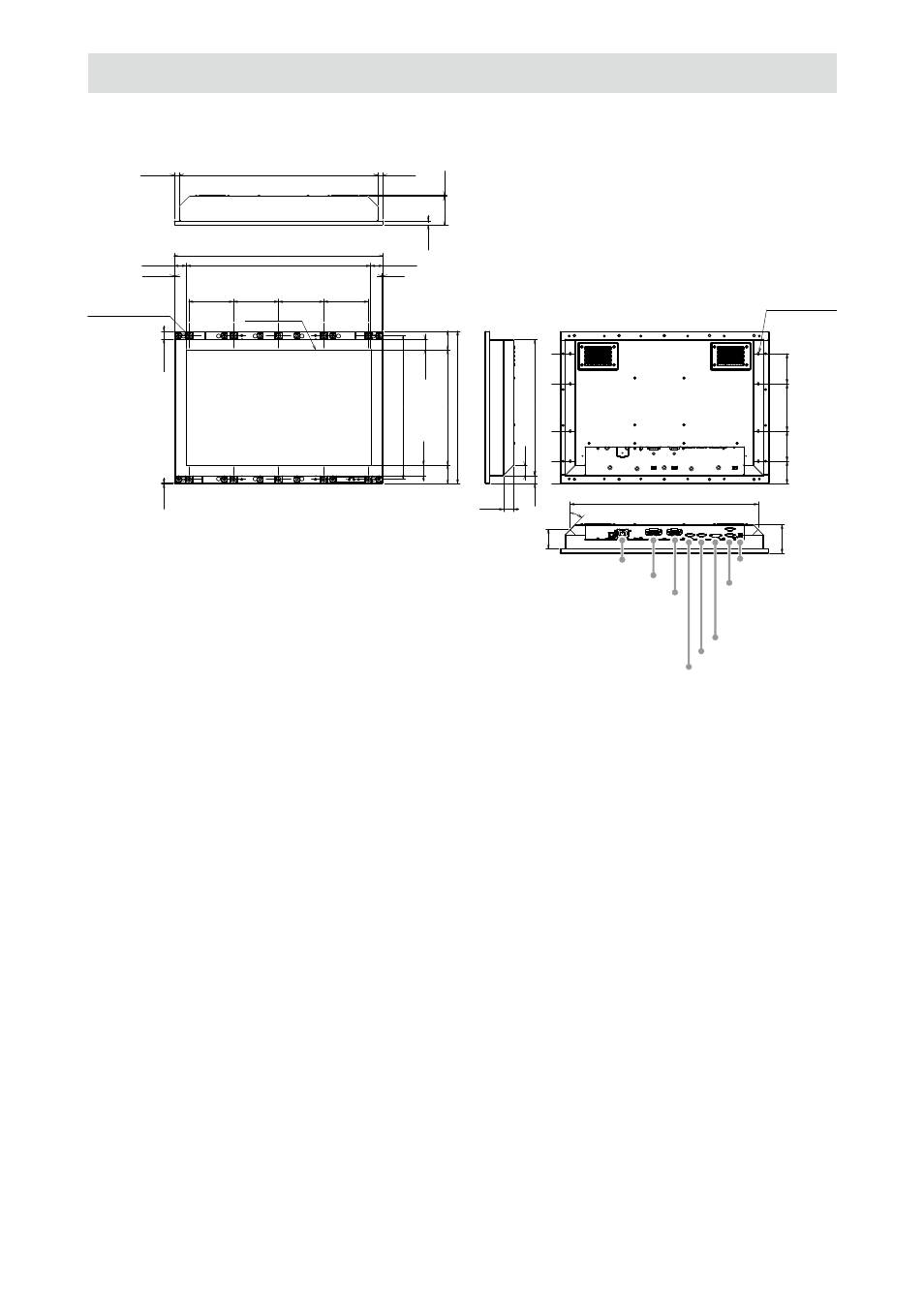

● 外観図
単位:mm
593
624
550.08
15.5
36.96
2.5
36.96
30
2.5
15.5
406
456
343.8
32.1
32.1
56.1
56.1
86
13.5
3.2
23.5
2.5
30
25
562
86
90
90
67.5
141
45°
58.1
133
133
429
135
135
筐体取付穴
(上下5箇所)
呼び径5
AC電源端子台
AC電源コネクタ
DC電源端子台
出力:D-Sub15ピン
(ミニ)コネクタ
入力:D-Sub15ピン
(ミニ)コネクタ
DVI-Dコネクタ
D-Sub9ピンコネクタ
上:タッチパネル制御用
(FDU2602WTのみ)
下:モニター制御用
USBポート
(FDU2602WTのみ)
画面表示領域
筐体取付穴
(左右4箇所)
M6
(ねじ目隠しカバーを外した状態)
