梱包品の確認
次のものがすべて入っているか確認してください。万一、不足しているものや破損しているものがある場合は、販
売店またはEIZOサポートにご連絡ください。
参考
• 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。
• モニター本体
• EIZO LCDユーティリティディスク(CD-ROM)
• セットアップマニュアル(保証書付き(本書))
• お客様ご相談窓口のご案内
• クリーニングクロス

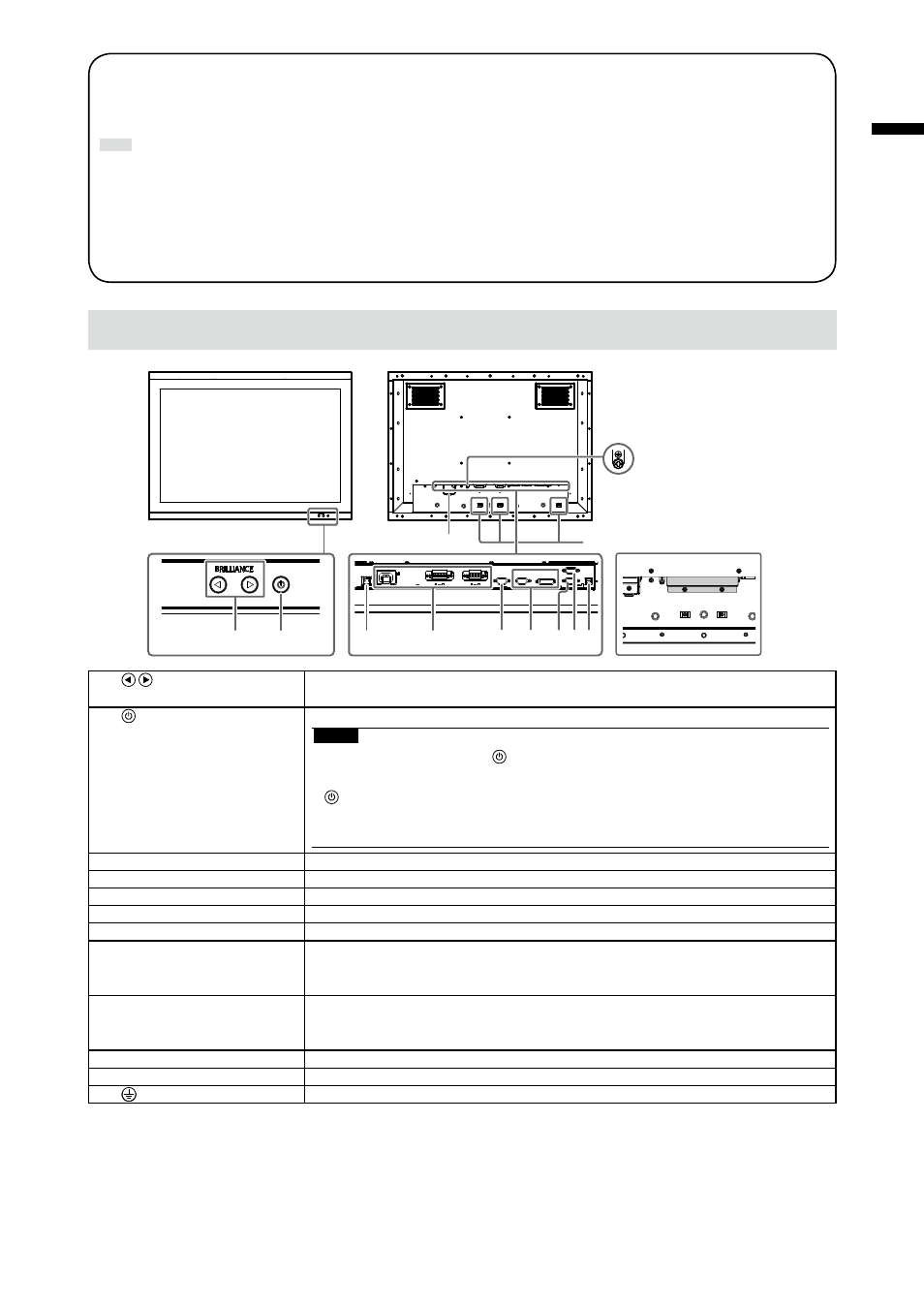

各部の名称と機能
8 9
2
3
4
5
7
6
1
10
11
12
1.●
● (BRILLIANCE)ボタン
※1
画面の明るさを調整します。
2.●
●ボタン
※1
電源のオン/オフを切り替えます。
注意点
• 電源をオフにするときは、 を5秒以上押してください。
(電源オフの予告メッセージが表示されます。)
• を5秒未満で離した場合は、次の動作となります。
- デジタル信号表示中:モニター情報を表示
- アナログ信号表示中:自動画面調整の実行後、モニター情報を表示
3.● AC主電源スイッチ
AC主電源のオン/オフを切り替えます。
4.● 電源入力
左:AC電源コネクタ/中:AC電源端子台/右:DC電源端子台
5.● 信号出力コネクタ
D-Sub15ピン(ミニ)コネクタ
6.● 信号入力コネクタ
左:D-Sub15ピン(ミニ)コネクタ/右:DVI-Dコネクタ
7.● RS-232Cポート
D-Sub9ピン(メス)コネクタ:モニター制御用
8.● RS-232Cポート●
(FDU2602WTのみ)
※2
D-Sub9ピン(オス)コネクタ:タッチパネル制御用
タッチパネルモニターとして使用する場合に、コンピュータとモニターをRS-232C
ケーブルで接続します。
9.● USBポート●
(FDU2602WTのみ)
※2
アップストリームポート:タッチパネル制御用
タッチパネルモニターとして使用する場合に、コンピュータとモニターをUSBケー
ブルで接続します。
10.● 電源プラグ抜け防止金具
電源プラグを固定します。
11.● ケーブルホルダー(3箇所) ケーブル抜け防止のため、ケーブルを固定します。
12.● ●マーク
保護接地端子
※1 電源を入れると、ボタンが橙色に点灯します。
※2 同時に使用することはできません。両方にケーブルを接続すると、USB接続が優先されます。
※ AC電源端子台、DC電源端子台には
出荷時、端子台カバーが付いています。
