Руководство по эксплуатации Cybex
Регулировка троса
Необходимые приспособления
9/16-дюймовый гаечный ключ (2)

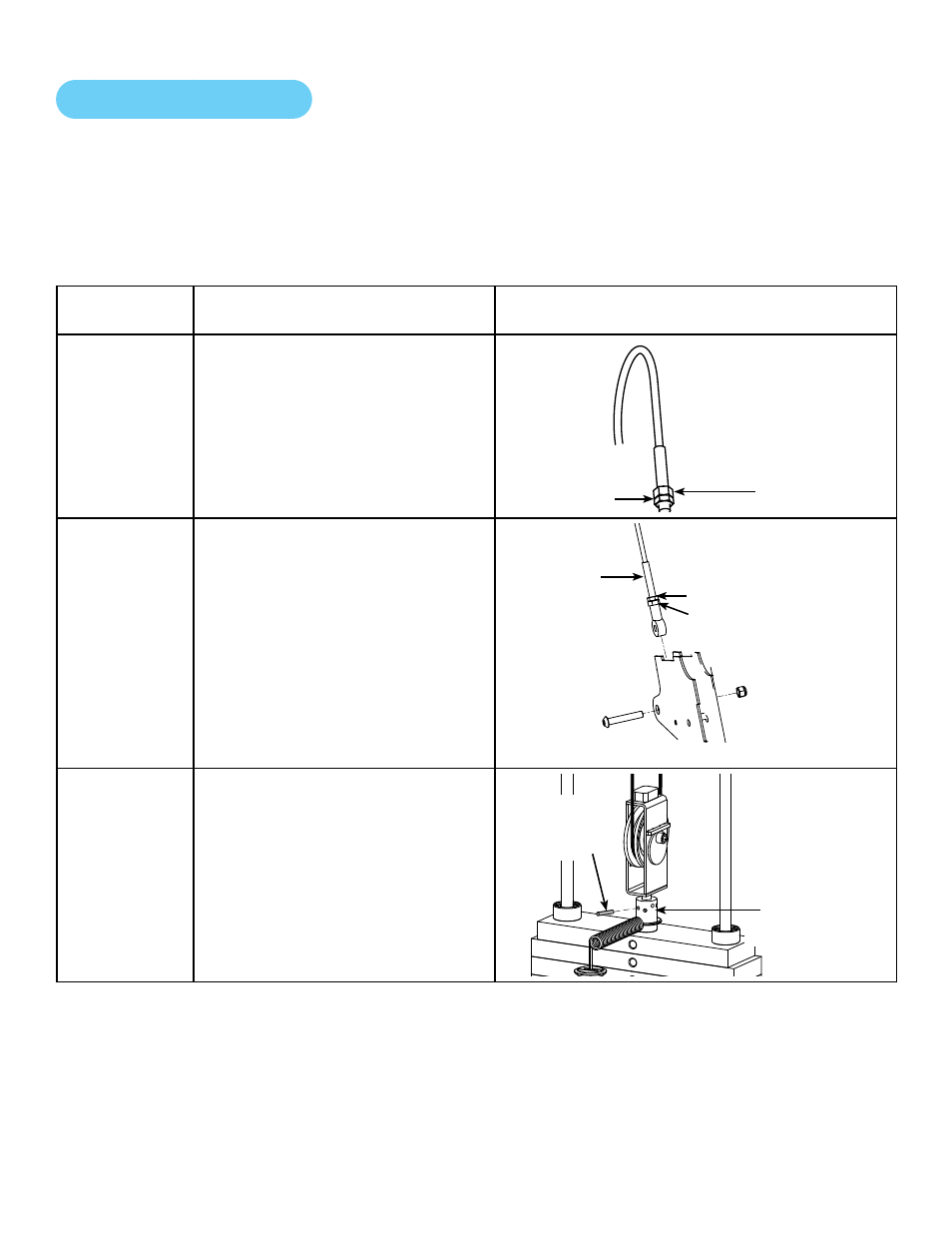

В атлетических тренажерах компании Cybex применяются четыре способа регулировки
натяжения троса:
Регулировка
троса
Описание Схема
Регулировка
стопорной
гайки
В данном случае, прежде всего,
регулируется стопорная гайка
и гайка регулировки натяжения
на кулачковом конце троса.
На другом конце троса обычно
применяется регулировка
цилиндрического штифта.
Гайка
регулировки
натяжения
Стопорная
гайка
Регулировка
конца штанги
В данном случае регулируется
винт с головкой с углублением
под ключ (SHCS), соединяющий
шарнир наконечника тяги
троса с тренажером. Основная
регулировка осуществляется
поворотом шарнира наконечника
тяги. На другом конце
троса обычно применяется
регулировка цилиндрического
штифта троса.
Наконечник
троса
Стопорная гайка
Шарнир наконечника
тяги троса
Винт
SHCS
Нейлоновая
контргайка
Регулировка
цилиндри-
ческого
штифта
В данном случае регулируется
цилиндрический штифт и ряд
отверстий в присоединителе
верхнего отягощения для
весового стека.
Присоеди­
нитель
верхнего
отягощения
Цилиндр­
ический
штифт
