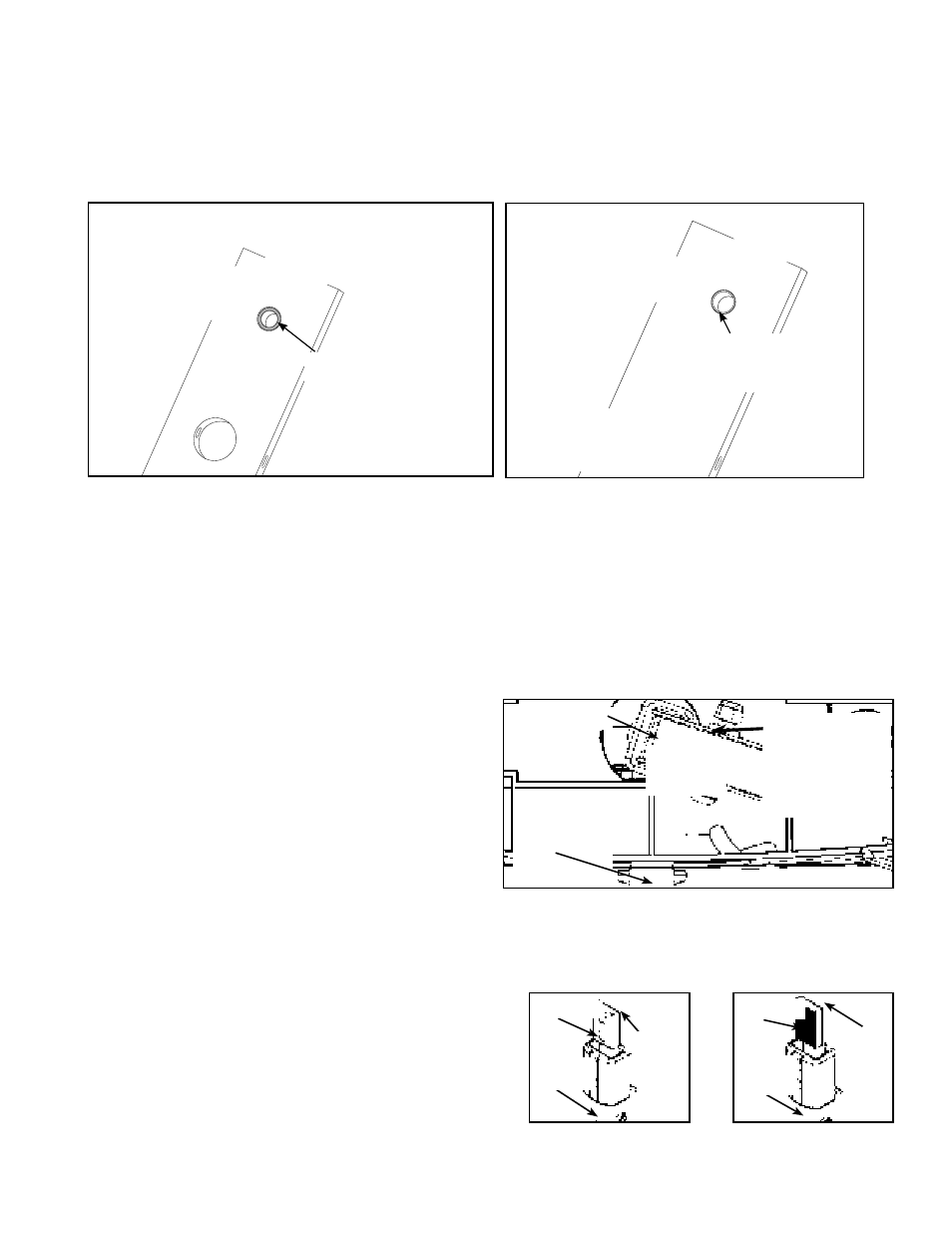

Страница 9: Широкий край фитинга обращен вверх
Руководство пользователя для Cybex
9
G. Начисто протрите направляющие штанги по всей длине. Смажьте тонким слоем среднетяжелого машинного масла.
H. Аккуратно установите на место отягощения (по одному за прием). ПРИМЕЧАНИЕ: При установке пластин-
отягощений расположите пластины таким образом, чтобы широкие края фитингов были обращены вверх,
а узкие края фитингов – вниз. См. Рисунки 6A и 6B.
I. Установите верхнее отягощение, спустив его через направляющие штанги.
J. Установите нижнее пружинное стопорное кольцо и волнистую шайбу на направляющую штангу (порядка
3 дюймов (75 мм) от верхнего конца направляющей штанги).
K. Приподнимите направляющую штангу, проходящую через крепежное отверстие, и установите верхнее пружинное
стопорное кольцо.
L. Опустите направляющую штангу и установите нижнее пружинное стопорное кольцо. Повторите шаги 6J - 6L
с другой направляющей штангой.
7. Протяните ремень.
A. Убедитесь в том, что ремень протянут через верхнюю
часть кронштейна натяжного ролика, после чего
протяните конец ремня вниз к верхнему отягощению.
B. Убедитесь в том, что зажимная планка ремня верхнего
отягощения расположена надлежащим образом
относительно верхнего натяжного ролика.
ПРИМЕЧАНИЕ: Ремень должен проходить от
натяжного ролика до зажимной планки по прямой
линии. См. Рисунок 7.
ПРИМЕЧАНИЕ: На Рисунке 7
показан вид сверху – от верхнего ролика до верхней
пластины.
C. Пропустите ремень через отверстие в зажимной
планке ремня.
D. Убедитесь в том, что ремень и вставка
установлены
надлежащим
образом,
как
показано
на
Рисунке 8A.
ПРИМЕЧАНИЕ: Не устанавливайте вставку
обратной стороной, как показано на Рисунке 8B.
Рисунок 7
Верхний
натяжной
ролик
Отягощение
(одно)
Регулятор
нагрузки
Стопорный
винт и вставка
расположены
на этой стороне
зажимной планки
ремня.
Ремень
Правильно
протянутый ремень
Неправильно
протянутый ремень
Рисунок 8A
Рисунок 8B
Стойка-
штанга
Ремень
Вставка
Стойка-
штанга
Вставка
УЗКИЙ край
фитинга
НЕПР
АВИЛЬНО
ШИРОКИЙ
край фитинга
обращен вверх
ПРАВИЛЬНО
ПРИМЕЧАНИЕ: Узкий край
фитинга должен быть
обращен вниз.
Рисунок 6A
Рисунок 6B
Ремень
